DTC P3227-583 Низкий уровень сигнала в цепи датчика температуры преобразователя

DTC P3228-584 Высокий уровень сигнала в цепи датчика температуры преобразователя

ОПИСАНИЕ

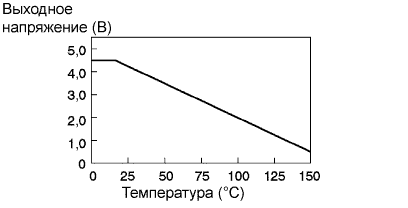

С помощью датчика температуры, встроенного в повышающий преобразователь, ЭБУ MG определяет температуру повышающего преобразователя. Выходное напряжение датчика температуры повышающего преобразователя составляет от 0 до 5 В и изменяется в зависимости от температуры. Чем выше температура повышающего преобразователя, тем ниже выходное напряжение. И наоборот, чем ниже температура, тем выше выходное напряжение. ЭБУ MG ограничивает нагрузку на основании сигналов от датчика температуры повышающего преобразователя, чтобы не допустить перегрева преобразователя. Также ЭБУ MG определяет неисправности как самого датчика температуры повышающего преобразователя, так и его проводки.

Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой.
Dtc
P3227-583 Низкий Уровень Сигнала В Цепи Датчика Температуры Преобразователя

№ DTC	Код INF	Условие обнаружения DTC	Неисправный участок
P3227	583	Обрыв или короткое замыкание на GND в цепи датчика температуры повышающего преобразователя	Преобразователь-инвертор в сборе
P3228	584	Короткое замыкание на +B в цепи датчика температуры повышающего преобразователя	Преобразователь-инвертор в сборе

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРЕДОСТЕРЕЖЕНИЕ:

Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.
После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.

УКАЗАНИЕ:

Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.

1.ЗАМЕНИТЕ ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ

ЗАВЕРШЕНО
