Dtc P0722-854 Отсутствует Сигнал В Цепи Датчика Частоты Вращения Выходного Вала

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ)

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ЭБУ ГИБРИДНОЙ СИСТЕМЫ)

ПРОВЕРЬТЕ ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ (SP2)

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ДАТЧИКА ОБОРОТОВ ТРАНСМИССИИ (SP2))

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ (SP2) – ЭБУ ГИБРИДНОЙ СИСТЕМЫ)

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

ОПИСАНИЕ

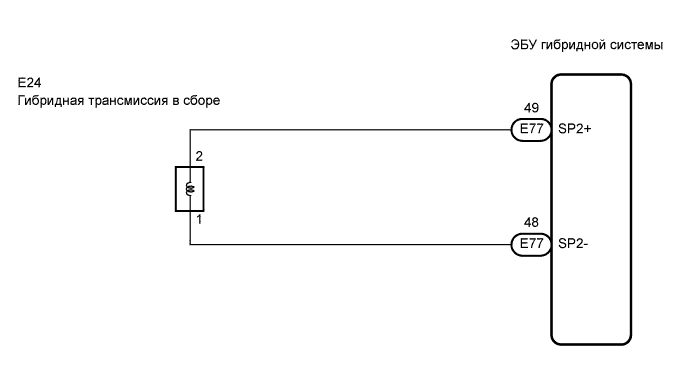

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРЕДОСТЕРЕЖЕНИЕ:

1. Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.

2. После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.


УКАЗАНИЕ:

Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Выберите следующие элементы меню: Powertrain / Engine / DTC.


4. Проверьте, выводятся ли коды DTC.


   Результат:

   Выводятся коды DTC для системы управления двигателем.


1. Проверьте подключение разъемов ЭБУ гибридной системы.


   Результат:

   Разъемы подсоединены надежно, проблемы с контактом отсутствуют.


1. Отсоедините разъем E77 от ЭБУ гибридной системы.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   SP2+ (E77-49) - SP2- (E77-48)	560-680 Ом при 20°C (68°F)

1. Проверьте подключение разъема датчика оборотов трансмиссии (SP2).


   Результат:

   Разъем подсоединен надежно, проблемы с контактом отсутствуют.


1. Отсоедините разъем E24 от датчика оборотов трансмиссии (SP2).


2. Включите зажигание (IG).


3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Заданные условия
   SP2- (E77-48) - масса	Менее 1 В
   SP2+ (E77-49) - масса	Менее 1 В

   ПРИМЕЧАНИЕ:

   Включение зажигания (IG) при отсоединенных разъемах ЭБУ гибридной системы приведет к сохранению других кодов DTC. После выполнения проверки сбросьте коды DTC.

4. Выключите зажигание.


5. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление (проверьте на обрыв):

   Контакты для подключения диагностического прибора	Заданные условия
   SP2- (E77-48) - E24-1	Менее 1 Ом
   SP2+ (E77-49) - E24-2	Менее 1 Ом

   Номинальное сопротивление (проверьте на короткое замыкание):

   Контакты для подключения диагностического прибора	Заданные условия
   SP2- (E77-48) или E24-1 - масса	10 кОм или более
   SP2+ (E77-49) или E24-2 - масса	10 кОм или более

   УКАЗАНИЕ:

   Датчик оборотов трансмиссии не поставляется отдельно. Если он нуждается в замене, следует заменить гибридную трансмиссию в сборе.

1. Проверьте, нет ли эпизодических неисправностей (см. стр. Нажмите здесь).
