Dtc P0711-883 Диапазон / Характеристики Цепи Датчика Температуры Трансмиссионной Жидкости

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (ГИБРИДНОЙ СИСТЕМЫ)

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ЭБУ ГИБРИДНОЙ СИСТЕМЫ)

ПРОВЕРЬТЕ ГИБРИДНУЮ ТРАНСМИССИЮ В СБОРЕ (ДАТЧИК ТЕМПЕРАТУРЫ ЖИДКОСТИ)

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ЖГУТА ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ – ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ)

ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ЖИДКОСТИ

СБРОСЬТЕ DTC

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ОПИСАНИЕ

УКАЗАНИЕ:

DTC P0711-833 устанавливается, если температура охлаждающей жидкости двигателя после включения зажигания (READY) со значения 35°C (95°F) или ниже повышается до 60°C (140°F).

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРЕДОСТЕРЕЖЕНИЕ:

1. Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.

2. После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.


УКАЗАНИЕ:

Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC.


4. Проверьте, выводятся ли коды DTC.



   Результат:




   № DTC	Соответствующая диагностика
   P0710-855, P0712-856, P0713-857	Цепь датчика ATF

1. Проверьте подключение разъемов ЭБУ гибридной системы.


   Результат:

   Разъемы подсоединены надежно, проблемы с контактом отсутствуют.

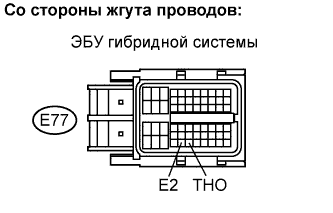

1. Отсоедините разъем E77 от ЭБУ гибридной системы.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Температура масла	Заданные условия
   THO (E77-55) - E2 (E77-54)	10°C (50°F)	5,8-7,09 кОм
   THO (E77-55) - E2 (E77-54)	110°C (230°F)	0,231-0,263 кОм

1. Проверьте подключение разъемов жгута электропроводки трансмиссии.


   Результат:

   Разъемы подсоединены надежно, проблемы с контактом отсутствуют.

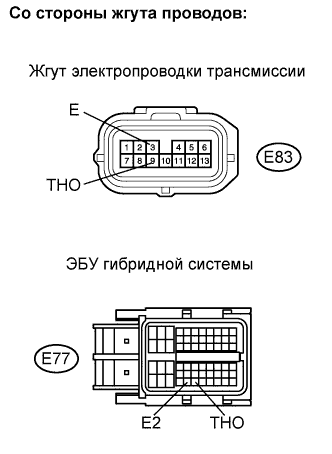

1. Отсоедините разъем E83 жгута электропроводки трансмиссии.


2. Включите зажигание (IG).


3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Заданные условия
   THO (E77-55) - масса	Менее 1 В

   ПРИМЕЧАНИЕ:

   Включение зажигания (IG) при отсоединенных разъемах ЭБУ гибридной системы приведет к сохранению других кодов DTC. После выполнения проверки сбросьте коды DTC.

4. Выключите зажигание.


5. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление (проверьте на обрыв):

   Контакты для подключения диагностического прибора	Заданные условия
   THO (E77-55) - THO (E83-9)	Менее 1 Ом
   E2 (E77-54) - E (E83-3)	Менее 1 Ом

   Номинальное сопротивление (проверьте на короткое замыкание):

   Контакты для подключения диагностического прибора	Заданные условия
   THO (E77-55) или THO (E83-9) - масса	10 кОм или более

1. Проверьте, нет ли утечек жидкости из гибридной трансмиссии в сборе.


   OK:

   Утечки жидкости отсутствуют.


1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Считайте и запишите коды DTC и данные фиксированного набора параметров.


4. Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC.


5. Сбросьте коды DTC.


1. Проверьте, нет ли эпизодических неисправностей. (см. стр. Нажмите здесь)


1. Подсоедините портативный диагностический прибор к DLC3.

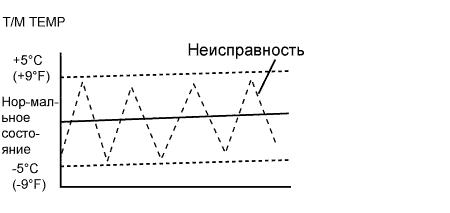

2. Выберите следующие элементы меню: Powertrain / Hybrid Control / Data List / T/M Oil Temperature.


3. Считайте данные в режиме Data List.


   Результат:

   Отсутствуют чрезмерные колебания значения параметра T/M Oil Temperature в номинальном диапазоне.
