DTC P0705-180 Цепь датчика диапазона трансмиссии |
ОПИСАНИЕ
Когда рычаг переключения передач находится в положении S, выбирать диапазоны с помощью напольной кулисы последовательного переключения можно по своему усмотрению.№ DTC
| Код INF
| Условие обнаружения DTC
| Неисправный участок
|
P0705
| 180
| Неисправность датчика положения селектора передач
| - Датчик положения селектора передач
- Жгут проводов или разъем
- ЭБУ гибридной системы
|
- УКАЗАНИЕ:
- DTC P0705-180 указывает на неисправность в цепи датчика положения селектора передач.
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРЕДОСТЕРЕЖЕНИЕ:
- Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.
- После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.
- УКАЗАНИЕ:
- Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (SPORTS MODE) |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Выберите следующие элементы меню: Powertrain / Hybrid Control / Data List / Sports Mode.
Считайте данные в режиме Data List.
- Результат:
Дисплей портативного диагностического прибора (обозначения)
| Описание
| Условия проверки
| Заданные условия
|
Sports Mode
| Индикация положения S
| Переключение из положения D в S и обратно в D
| Состояние изменяется с OFF (ВЫКЛ) на ON (ВКЛ), а затем обратно на OFF (ВЫКЛ)
|
2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (SPORTS UP SIG, SPORTS DOWN SIG) |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Выберите следующие элементы меню: Powertrain / Hybrid Control / Data List / Sports Shift UP Signal, Sports Shift Down Signal.
Считайте данные в режиме Data List.
- Результат:
Дисплей портативного диагностического прибора (обозначения)
| Описание
| Условия проверки
| Заданные условия
|
Sports Shift UP Signal
| Индикация положения (+) датчика положения селектора передач
| Переключение из положения S в + и обратно в S
| Состояние изменяется с OFF (ВЫКЛ) на ON (ВКЛ), а затем обратно на OFF (ВЫКЛ)
|
Sports Shift Down Signal
| Индикация положения (-) датчика положения селектора передач
| Переключение из положения S в - и обратно в S
| Состояние изменяется с OFF (ВЫКЛ) на ON (ВКЛ), а затем обратно на OFF (ВЫКЛ)
|

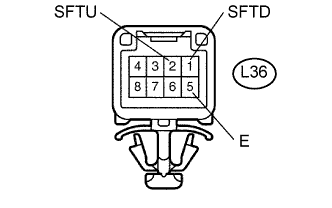

3.ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ |
Отсоедините разъем L36 от датчика положения селектора передач.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Последовательное переключение
| Контакты для подключения диагностического прибора
| Заданные условия
|
Положение +
| SFTU (L36-2) - E (L36-5)
| Менее 1 Ом
|
Нейтраль
| SFTU (L36-2) - E (L36-5) SFTD (L36-1) - E (L36-5)
| 10 кОм или более
|
Положение -
| SFTD (L36-1) - E (L36-5)
| Менее 1 Ом
|
| ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ |
|
|

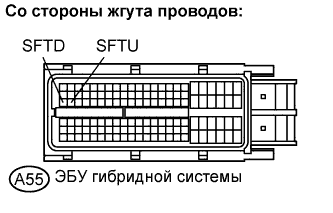

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ – ЭБУ ГИБРИДНОЙ СИСТЕМЫ) |
Подсоедините разъем датчика положения селектора передач.
Отсоедините разъем A55 от ЭБУ гибридной системы.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Последовательное переключение
| Контакты для подключения диагностического прибора
| Заданные условия
|
Положение +
| SFTU (A55-48) - масса
| Менее 1 Ом
|
Нейтраль
| SFTU (A55-48) - масса SFTD (A55-47) - масса
| 10 кОм или более
|
Положение -
| SFTD (A55-47) - масса
| Менее 1 Ом
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ) |

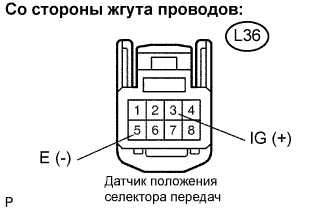

Отсоедините разъем L36 от датчика положения селектора передач.
Включите зажигание (IG).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Заданные условия
|
IG (L36-3) - E (L36-5)
| 7,5-14 В
|

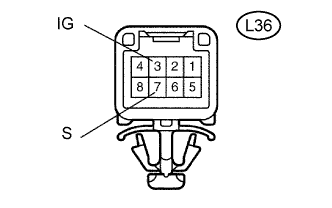

6.ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Положение рычага переключения передач
| Контакты для подключения диагностического прибора
| Заданные условия
|
За исключением положения S
| IG (L36-3) - S (L36-7)
| 10 кОм или более
|
Положение S
| IG (L36-3) - S (L36-7)
| Менее 1 Ом
|
| ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ |
|
|
7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ – ЭБУ ГИБРИДНОЙ СИСТЕМЫ) |
Подсоедините разъем датчика положения селектора передач.

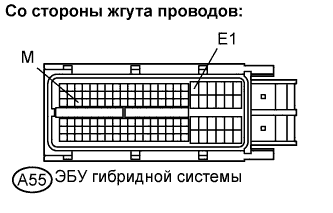

Отсоедините разъем A55 от ЭБУ гибридной системы.
Включите зажигание (IG).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Положение рычага переключения передач
| Контакты для подключения диагностического прибора
| Заданные условия
|
За исключением положения S
| M (A55-49) - E1 (A55-18)
| 0-1,5 В
|
Положение S
| M (A55-49) - E1 (A55-18)
| 7,5-14 В
|
- ПРИМЕЧАНИЕ:
- Включение зажигания (IG) при отсоединенном разъеме ЭБУ гибридной системы приведет к сохранению других кодов DTC. После выполнения проверки сбросьте коды DTC.
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
8.ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ |
Проверьте, нет ли эпизодических неисправностей (см. стр. Нажмите здесь).
Переведите рычаг переключения передач в положение S, а затем подвигайте жгут проводов и разъем.
Подвигайте жгут проводов и разъемы, поочередно установив рычаг переключения передач в положения + и -.
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НЕИСПРАВНЫЕ ДЕТАЛИ, УЗЛЫ И СИСТЕМЫ |
|
|
