СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ - Сигнальная цепь дисплея между ЭБУ телекамеры и многофункциональным дисплеем |
ОПИСАНИЕ
Данная цепь представляет собой цепь сигнала изображения между ЭБУ телекамеры и многофункциональным дисплеем.

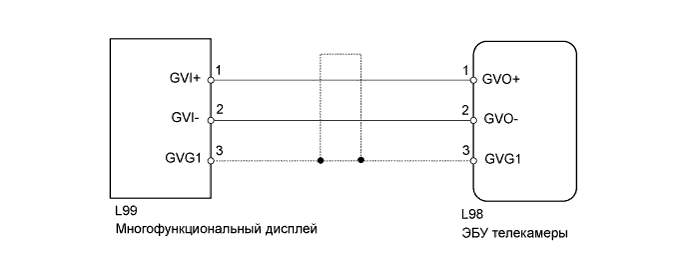

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ТЕЛЕКАМЕРЫ - МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ) |
Отсоедините разъем L98 ЭБУ телекамеры.
Отсоедините разъем L99 многофункционального дисплея.

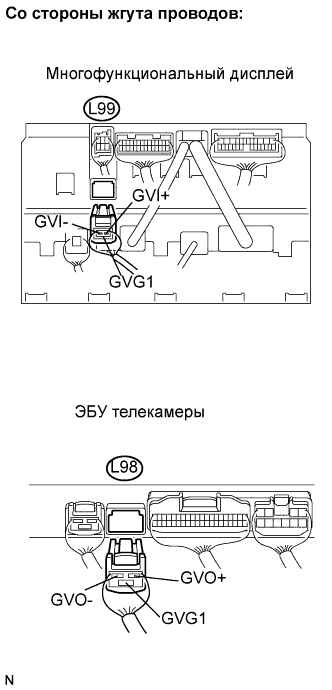

Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L98-1 (GVO+) - L99-1 (GVI+)
| Менее 1 Ом
|
L98-2 (GVO-) - L99-2 (GVI-)
| Менее 1 Ом
|
L98-3 (GVG1) - L99-3 (GVG1)
| Менее 1 Ом
|
L98-1 (GVO+) - масса
| 10 кОм или более
|
L98-2 (GVO-) - масса
| 10 кОм или более
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
