СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ - Цепь питания ЭБУ


ОПИСАНИЕ

По этой цепи осуществляется подача питания для ЭБУ телекамеры.

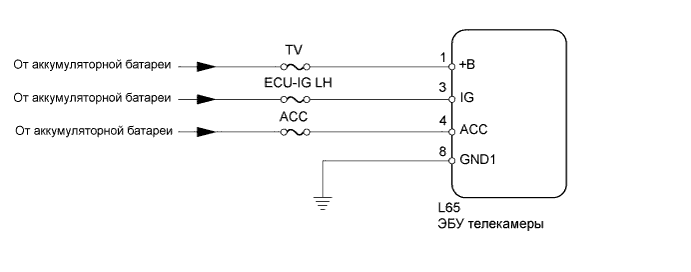

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Цепь Питания Эбу


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛИ (ECU-B, ECU-IG, ACC)

  1. Извлеките предохранитель TV из правого главного ЭБУ кузова.

  1. Извлеките предохранители ECU-IG LH и ACC из левого главного ЭБУ кузова.

  1. Измерьте сопротивление предохранителей.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Цепь Питания Эбу

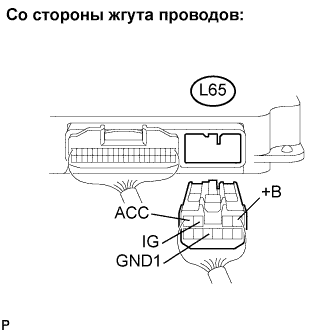

  1. Отсоедините разъем L65 ЭБУ.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L65-8 (GND1) - масса
    		Менее 1 Ом

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    L65-1 (+B) - L65-8 (GND1)
    		Всегда
    		10-14 В
    L65-3 (IG) - L65-8 (GND1)
    		Зажигание включено (IG)
    		10-14 В
    L65-4 (ACC) - L65-8 (GND1)
    		Зажигание включено (ACC)
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
