Система Помощи При Парковке -- Контакты Эбу |
| ПРОВЕРЬТЕ ЭБУ ТЕЛЕКАМЕРЫ |

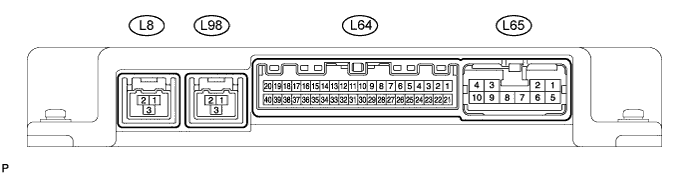

Отсоедините разъемы ЭБУ L64 и L65.
Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия CANH (L64-7) - масса W - масса Шина управления CAN Всегда 10 кОм или более CANL (L64-6) - масса B - масса Шина управления CAN Всегда 10 кОм или более GND1 (L65-8) - масса W-B - масса Масса Всегда Менее 1 Ом +B (L65-1) - GND1 (L65-8) Y - W-B Источник питания Всегда 10-14 В ACC (L65-4) - GND1 (L65-8) SB - W-B Вспомогательное оборудование Зажигание выключено Менее 1 В Зажигание включено (ACC) 10-14 В IG (L65-3) - GND1 (L65-8) B - W-B Вход сигнала зажигания Зажигание включено (IG) 10-14 В Подсоедините разъемы L64 и L65 ЭБУ.
Проверьте сопротивление, напряжение и форму сигнала на контактах разъемов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия CV+ (L64-20) - GND1 (L65-8) R - W-B Вход сигнала (NTSC) изображения телекамеры Зажигание включено (IG), рычаг переключения передач в положении R Формирование импульсов (см. сигнал 1) CB+ (L64-40) - GND1 (L65-8) B - W-B Источник питания телевизионной камеры Зажигание включено (IG), рычаг переключения передач в положении R 5,8-6,5 В CGND (L64-39) - GND1 (L65-8) W - W-B Масса телевизионной камеры Всегда Менее 1 В CV- (L64-19) - GND1 (L65-8) Экран - W-B Масса телекамеры (экран) Всегда Менее 1 В GVO+ (L98-1) - GND1 (L65-8) B-B Сигнал изображения дисплея (выходной) Дисплей телекамеры или системы навигации включен 3,0-3,6 В GVO- (L98-2) - GND1 (L65-8) B-B Сигнал изображения дисплея (выходной) Дисплей телекамеры или системы навигации включен 3,0-3,6 В GVG1 (L98-3) - масса B - масса Масса Всегда Менее 1 В GVI+ (L8-1) - GND1 (L65-8) B-B Сигнал изображения дисплея (входной) Дисплей телекамеры или системы навигации включен 3,0-3,6 В GVI- (L8-2) - GND1 (L65-8) B-B Сигнал изображения дисплея (входной) Дисплей телекамеры или системы навигации включен 3,0-3,6 В GVG2 (L8-3) - масса B - масса Масса Всегда Менее 1 В С помощью осциллографа проверьте форму сигнала.
Осциллограмма 1 (для справки) Параметр / Устройство Содержание Обозначения (номера контактов) CV+ (L64-20) - GND1 (L65-8) Настройки прибора 0,2 В/дел., 0,2 мкс/дел. Режим Зажигание включено (IG), рычаг переключения передач в положении R
 |
| ПРОВЕРЬТЕ ТЕЛЕКАМЕРУ |
Отсоедините разъем a8 телекамеры.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия CGND (a8-3) - масса W - масса Масса Всегда Менее 1 Ом CB+ (a8-4) - CGND (a8-3) B - W Источник питания Зажигание включено (IG), рычаг переключения передач в положении R 5,5-7,05 В Подсоедините разъем a8 телекамеры.
Проверьте сигнал на контактах разъема.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия CV+ (a8-2) - CV- (a8-1) R - экран Сигнал дисплея Зажигание включено (IG), рычаг переключения передач в положении R Формирование импульсов (см. сигнал 1) С помощью осциллографа проверьте форму сигнала.
Осциллограмма 1 (для справки) Параметр / Устройство Содержание Обозначения (номера контактов) CV+ (a8-2) - CV- (a8-1) Настройки прибора 0,2 В/дел., 0,2 мкс/дел. Режим Зажигание включено (READY), рычаг переключения передач в положении R
|
| ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ НАВИГАЦИИ (см. стр. Нажмите здесь) |
| ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ (см. стр. Нажмите здесь) |
