СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN - Обрыв с одной из сторон отвода шины CAN


ОПИСАНИЕ

Если в окне "BUS CHECK" (проверка шин) портативного диагностического прибора не отображается 2 или более блоков ЭБУ и/или датчиков, в одной из сторон вспомогательной шины CAN может быть обрыв. (Обрыв в одной из сторон CANH (вспомогательная шина) /CANL (вспомогательная шина) ЭБУ и/или датчика.)

Признак
Неисправный участок
В окне "BUS CHECK" (проверка шин связи) портативного диагностического прибора не отображается 2 или более блоков ЭБУ и/или датчиков.
  1. Обрыв в одной из сторон вспомогательной шины CAN
  2. ЭБУ гибридной системы
  3. ЭБУ сетевого шлюза
  4. ЭБУ контроля дистанции*1
  5. ЭБУ предупреждения о недопустимой дистанции*2
  6. ЭБУ ремней безопасности
УКАЗАНИЕ:
  1. *1: Для моделей с динамической радарной системой круиз-контроля
  2. *2: Для моделей с системой ультразвуковой локации

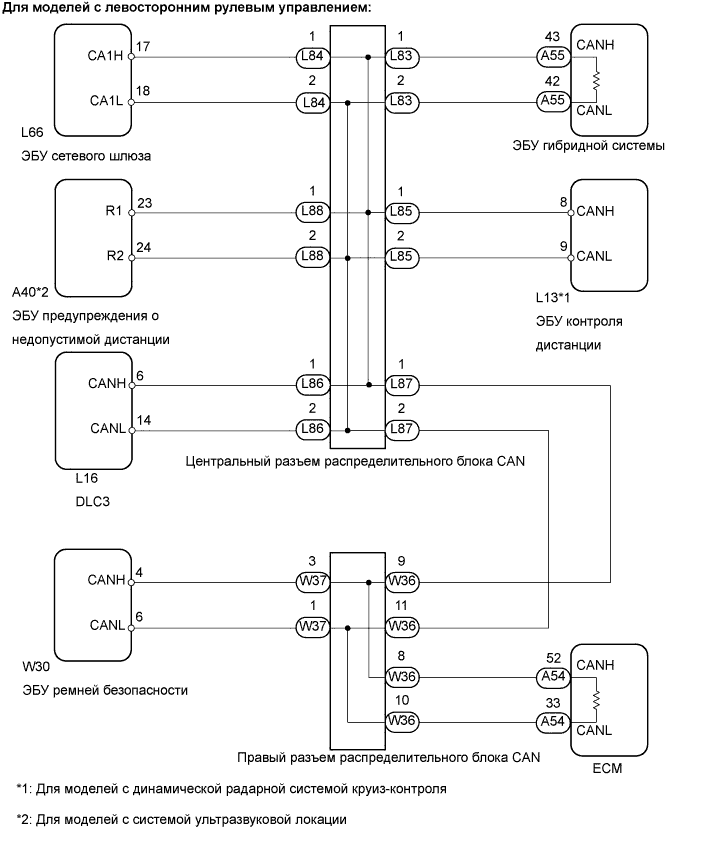

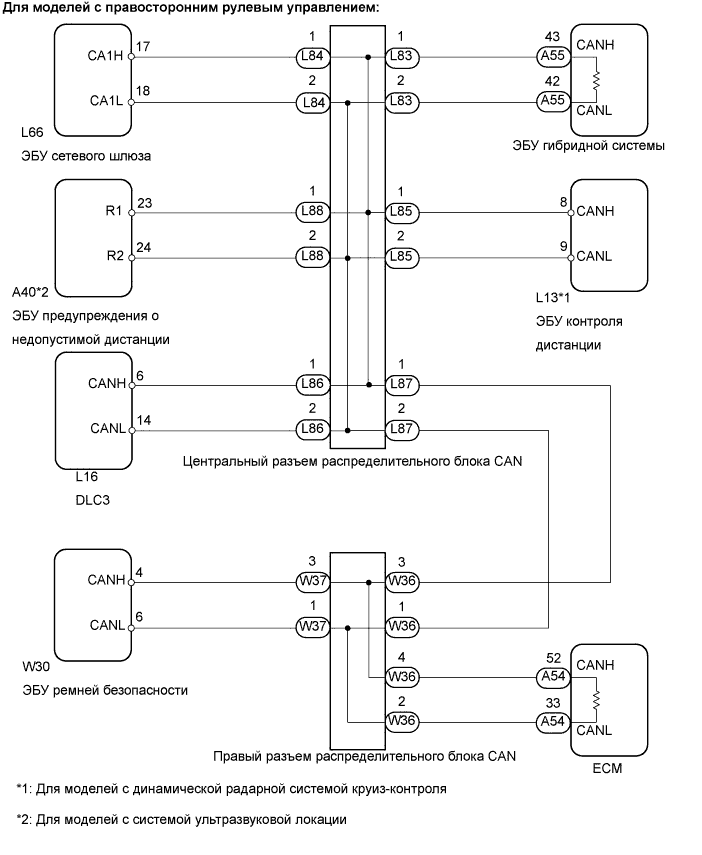

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Обрыв С Одной Из Сторон Отвода Шины Can


Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Обрыв С Одной Из Сторон Отвода Шины Can


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Перед измерением сопротивления главной и вспомогательной шин выключите зажигание.
УКАЗАНИЕ:
  1. В первую очередь выполните следующую проверку блоков ЭБУ (датчиков), которые не отображаются на экране портативного диагностического прибора. Если даже после выполнения предыдущей проверки неисправность невозможно установить, выполните следующую проверку всех остальных блоков ЭБУ (датчиков), подключенных к системе передачи данных CAN.
  1. Не снимайте ЭБУ гибридной системы и ЕСМ, поскольку они являются оконечными устройствами цепи. В противном случае обмен данными в системе CAN прекратится.
  1. Порядок проверки обрыва в цепи ЭБУ гибридной системы, ЕСМ и главной шины рассматривается в пункте "ПРОВЕРЬТЕ ШИНУ CAN" раздела "ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ". В процедуре указанной проверки рассматривается проверка обрыва цепи в одной из сторон вспомогательной шины CAN.
1.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ЭБУ СЕТЕВОГО ШЛЮЗА)

  1. Отсоедините разъем L66 ЭБУ сетевого шлюза.

  1. Выберите в окне CAN VIM портативного диагностического прибора режим "BUS CHECK" (проверка шин) (см. стр. Нажмите здесь).

    Результат
    Результат
    		Следующий шаг
    На экране портативного диагностического прибора не отображается Gateway (сетевой шлюз)
    		А
    На экране портативного диагностического прибора не отображаются некоторые блоки ЭБУ и датчики, кроме Gateway (сетевой шлюз), или их отображение на дисплее периодически пропадает во время проверки.
    		B


B
Перейдите к шагу 3
А


2.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ СЕТЕВОГО ШЛЮЗА)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Обрыв С Одной Из Сторон Отвода Шины Can

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

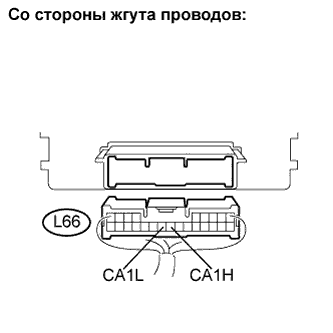

    L66-17 (CA1H) - L66-18 (CA1L)
    		Зажигание выключено
    		54-69 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ СЕТЕВОГО ШЛЮЗА)
OK

ЗАМЕНИТЕ ЭБУ СЕТЕВОГО ШЛЮЗА

3.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)

  1. Отсоедините разъем A40 ЭБУ предупреждения о недопустимой дистанции.

  1. Выберите в окне CAN VIM портативного диагностического прибора режим "BUS CHECK" (проверка шин) (см. стр. Нажмите здесь).

    Результат
    Результат
    		Следующий шаг
    На экране портативного диагностического прибора не отображается Clearance Sonar (ультразвуковая локация).
    		А
    На экране портативного диагностического прибора не отображаются некоторые блоки ЭБУ и датчики, кроме Clearance Sonar (ультразвуковая локация), или их отображение на дисплее периодически пропадает во время проверки.
    		B


B
Перейдите к шагу 5
А


4.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)
Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Обрыв С Одной Из Сторон Отвода Шины Can

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

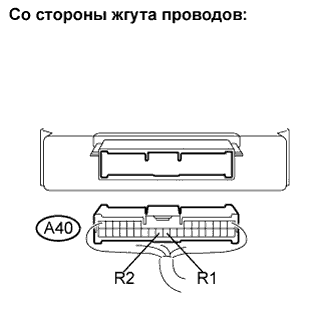

    A40-23 (R1) - A40-24 (R2)
    		Зажигание выключено
    		54-69 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)
OK

ЗАМЕНИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ

5.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ЭБУ КОНТРОЛЯ ДИСТАНЦИИ)

  1. Отсоедините разъем L13 ЭБУ контроля дистанции.

  1. Выберите в окне CAN VIM портативного диагностического прибора режим "BUS CHECK" (проверка шин) (см. стр. Нажмите здесь).

    Результат
    Результат
    		Следующий шаг
    На экране портативного диагностического прибора не отображается Distance Control (контроль дистанции).
    		А
    На экране портативного диагностического прибора не отображаются некоторые блоки ЭБУ и датчики, кроме Distance Control (контроль дистанции), или их отображение на дисплее периодически пропадает во время проверки.
    		B


B
Перейдите к шагу 7
А


6.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ КОНТРОЛЯ ДИСТАНЦИИ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Обрыв С Одной Из Сторон Отвода Шины Can

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

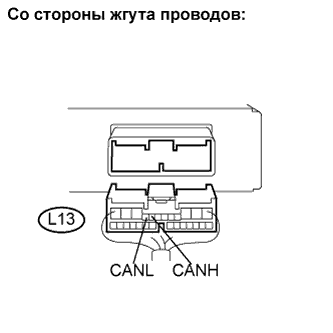

    L13-8 (CANH) - L13-9 (CANL)
    		Зажигание выключено
    		54-69 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ КОНТРОЛЯ ДИСТАНЦИИ)
OK

ЗАМЕНИТЕ ЭБУ КОНТРОЛЯ ДИСТАНЦИИ

7.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ)

  1. Отсоедините разъем W30 ЭБУ ремней безопасности.



    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Обрыв С Одной Из Сторон Отвода Шины Can

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

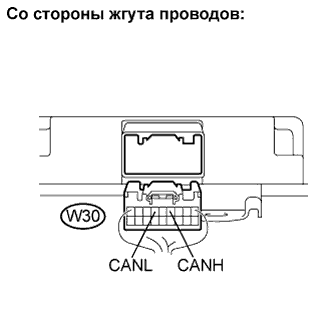

    W30-4 (CANH) - W30-6 (CANL)
    		Зажигание выключено
    		54-69 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ)
OK

ЗАМЕНИТЕ ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ
