АУДИОВИЗУАЛЬНАЯ СИСТЕМА - Сигнальная цепь отключения звука между радиоприемником и компонентным стереоусилителем |
ОПИСАНИЕ
Данная цепь отправляет сигнал на компонентный стереоусилитель для снижения уровня шума. Таким образом, путем изменения источника звука уменьшается уровень шума.

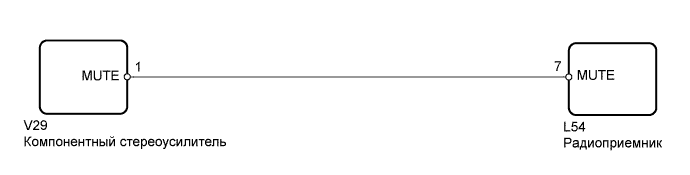

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (РАДИОПРИЕМНИК - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ) |

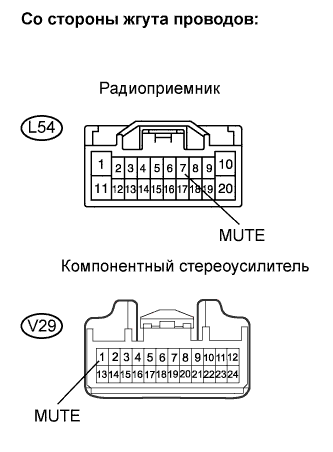

Отсоедините разъем L54 приемника.
Отсоедините разъем V29 блока управления.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L54-7 (MUTE) - V29-1 (MUTE)
| Менее 1 Ом
|
L54-7 (MUTE) - масса
| 10 кОм или более
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| 2.ПРОВЕРЬТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ |
Замените компонентный стереоусилитель и убедитесь, что он работает нормально.
- OK:
- Аудиосистема работает нормально.
| | OK (ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ) |
|
|
