DTC 5C-40 Ошибка изображения камеры |
ОПИСАНИЕ
№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
5C-40
| Камера не может передать сигнал синхронизации.
| - Жгут проводов
- Телекамера
- Многофункциональный дисплей
|

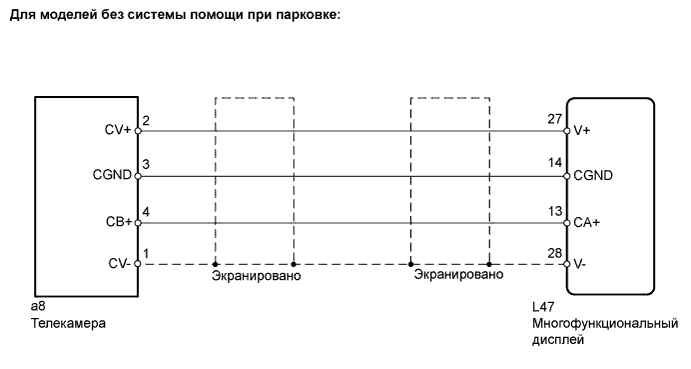

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- УКАЗАНИЕ:
- По окончании проверки сбросьте коды DTC.
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ - ТЕЛЕКАМЕРА) |

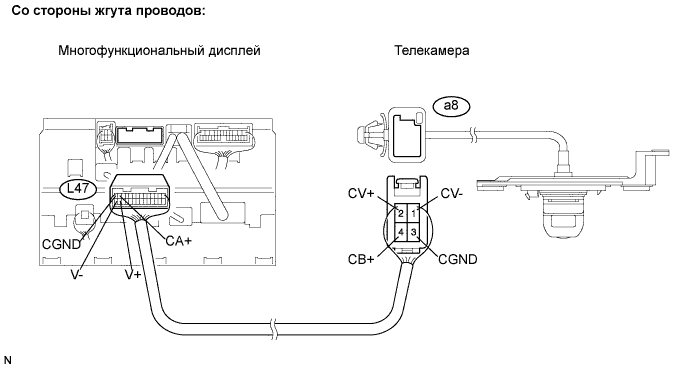

Отсоедините разъем L47 дисплея.
Отсоедините разъем a8 телекамеры.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
a8-4 (CB+) - L47-13 (CA+)
| Менее 1 Ом
|
a8-3 (CGND) - L47-14 (CGND)
| Менее 1 Ом
|
a8-2 (CV+) - L47-27 (V+)
| Менее 1 Ом
|
a8-1 (CV-) - L47-28 (V-)
| Менее 1 Ом
|
a8-4 (CB+) - масса
| 10 кОм или более
|
a8-3 (CGND) - масса
| 10 кОм или более
|
a8-2 (CV+) - масса
| 10 кОм или более
|
a8-1 (CV-) - масса
| 10 кОм или более
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| 2.ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ (НАПРЯЖЕНИЕ НА КОНТАКТЕ CA+) |

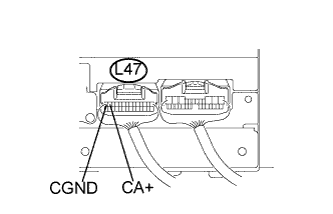

Измерьте напряжение на дисплее.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
L47-13 (CA+) - L47-14 (CGND)
| Зажигание включено (IG), рычаг переключения передач в положении R
| Приблиз. 6 В
|
| | ЗАМЕНИТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ |
|
|
| OK |
|
|
|
| ЗАМЕНИТЕ ТЕЛЕКАМЕРУ В СБОРЕ |
|
