Блок Двигателя -- Замена |
1. ЗАМЕНИТЕ ПРОКЛАДКИ ТРУБОК СВЕЧНЫХ КОЛОДЦЕВ |

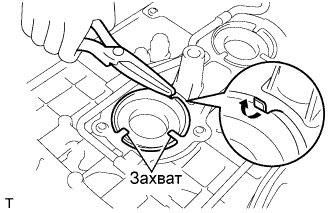

Разъедините захваты отражающей вентиляционной заслонки.
![]() |

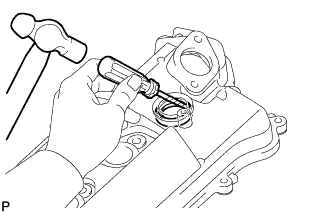

С помощью отвертки с обернутым лентой концом и молотка выбейте 6 прокладок трубок свечных колодцев.
![]() |

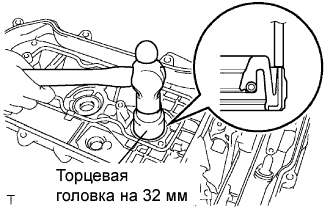

С помощью торцевой головки на 32 мм установите новые прокладки трубок свечных колодцев на крышки головок блока цилиндров.
- ПРИМЕЧАНИЕ:
- Не допускайте попадания на кромку посторонних материалов.
- Не ударяйте по сальнику под углом.
![]() |
Установите захват отражающей вентиляционной заслонки в исходное положение.
2. ЗАМЕНИТЕ ЗАДНИЙ САЛЬНИК КОЛЕНЧАТОГО ВАЛА |

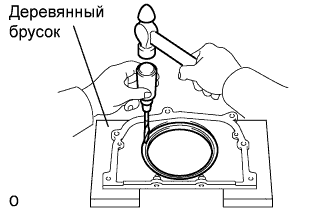

Поместите стопор сальника на деревянные бруски.
![]() |
Извлеките сальник с помощью отвертки и молотка.

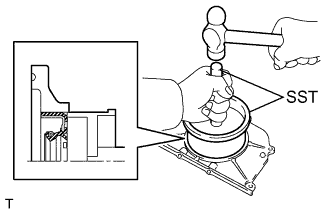

С помощью SST запрессуйте новый сальник так, чтобы его поверхность была заподлицо с краем стопора сальника.
- Специальный инструмент (SST):
- 09223-15030
- ПРИМЕЧАНИЕ:
- Не допускайте попадания на кромку посторонних материалов.
- Не ударяйте по сальнику под углом.
![]() |
3. ЗАМЕНИТЕ МАЛУЮ ОКОНЕЧНУЮ ВТУЛКУ ШАТУНА |
С помощью SST и пресса выпрессуйте втулку.
- Специальный инструмент (SST):
- 09222-30010
![]() |

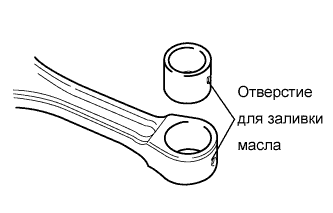

Совместите отверстия для заливки масла в новой втулке и шатуне.
![]() |
С помощью SST и пресса запрессуйте втулку.
- Специальный инструмент (SST):
- 09222-30010
![]() |

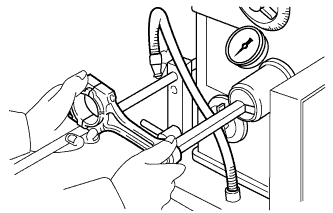

С помощью устройства для шлифовки отверстий малого диаметра обработайте втулку, чтобы получить номинальный требуемый зазор между втулкой и поршневым пальцем.
![]() |

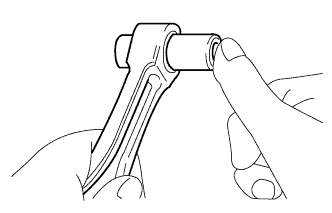

Покройте поршневой палец моторным маслом. Вставьте поршневой палец в шатун, нажав на него большим пальцем. Проверьте посадку поршневого пальца при нормальной комнатной температуре.
![]() |
4. ЗАМЕНИТЕ НАПРАВЛЯЮЩУЮ ВТУЛКУ ВПУСКНОГО КЛАПАНА |
Нагрейте головку блока цилиндров до температуры порядка 80-100°C (176-212°F).
Поместите головку блока цилиндров на деревянные бруски.

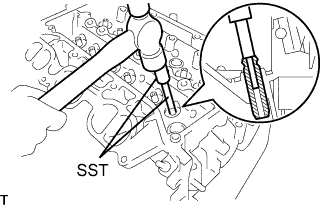

С помощью SST и молотка выбейте направляющую втулку клапана.
- Специальный инструмент (SST):
- 09201-10000(09201-01050)
09950-70010(09951-07100)
![]() |

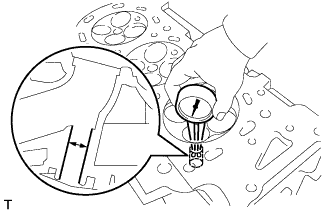

С помощью индикатора часового типа для отверстий измерьте диаметр отверстия для втулки в головке блока цилиндров.
- Номинальный диаметр цилиндра:
- 10,285-10,306 мм (0,4049-0,4057 дюйма)
![]() |
Выберите новую направляющую втулку (STD или O/S 0,05).
- Номинальный диаметр отверстия втулки:
Размер втулки Заданные условия Используйте STD 10,285-10,306 мм (0,4049-0,4057 дюйма) Используйте O/S 0,05 10,335-10,356 мм (0,4069-0,4077 дюйма)
- УКАЗАНИЕ:
- Если диаметр гнезда направляющей втулки клапана в головке блока цилиндров превышает 10,306 мм (0,4057 дюйма), проточите отверстие под размер от 10,335 до 10,356 мм (0,4069-0,4077 дюйма).
- Если диаметр отверстия для втулки в головке блока цилиндров превышает 10,356 мм (0,4077 дюйма), замените головку блока цилиндров.
Нагрейте головку блока цилиндров до температуры порядка 80-100°C (176-212°F).

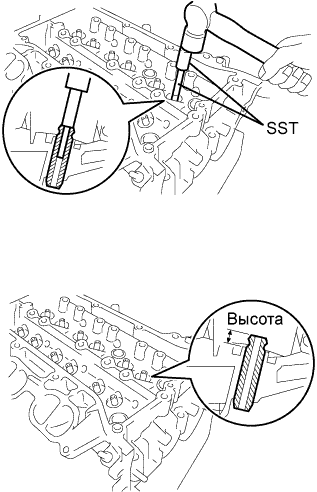

С помощью SST и молотка вбейте новую направляющую втулку до достижения заданной высоты выступания.
- Номинальная высота выступа:
- 9,1-9,9 мм (0,3582-0,3900 дюйма)
- Специальный инструмент (SST):
- 09201-10000(09201-01050)
09950-70010(09951-07100)
![]() |

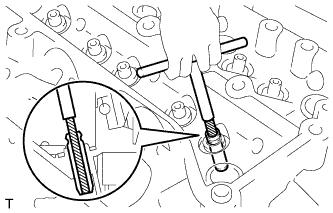

С помощью острой развертки на 5,5 мм разверните направляющую втулку до получения заданного номинального зазора между втулкой и штоком клапана.
![]() |
5. ЗАМЕНИТЕ НАПРАВЛЯЮЩУЮ ВТУЛКУ ВЫПУСКНОГО КЛАПАНА |
Нагрейте головку блока цилиндров до температуры порядка 80-100°C (176-212°F).
Поместите головку блока цилиндров на деревянные бруски.

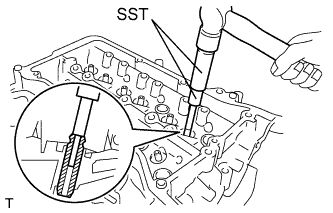

С помощью SST и молотка выбейте направляющую втулку клапана.
- Специальный инструмент (SST):
- 09201-10000(09201-01050)
09950-70010(09951-07100)
![]() |

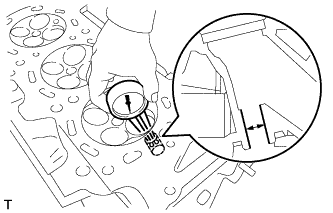

С помощью индикатора часового типа для отверстий измерьте диаметр отверстия для втулки в головке блока цилиндров.
- Номинальный диаметр цилиндра:
- 10,285-10,306 мм (0,4049-0,4057 дюйма)
![]() |
Выберите новую направляющую втулку (STD или O/S 0,05).
- Номинальный диаметр отверстия втулки:
Размер втулки Заданные условия Используйте STD 10,285-10,306 мм (0,4049-0,4057 дюйма) Используйте O/S 0,05 10,335-10,356 мм (0,4069-0,4077 дюйма)
- УКАЗАНИЕ:
- Если диаметр гнезда направляющей втулки клапана в головке блока цилиндров превышает 10,306 мм (0,4057 дюйма), проточите отверстие под размер от 10,335 до 10,356 мм (0,4069-0,4077 дюйма).
- Если диаметр отверстия для втулки в головке блока цилиндров превышает 10,356 мм (0,4077 дюйма), замените головку блока цилиндров.
Нагрейте головку блока цилиндров до температуры порядка 80-100°C (176-212°F).
С помощью SST и молотка вбейте новую направляющую втулку до достижения заданной высоты выступания.
- Специальный инструмент (SST):
- 09201-10000(09201-01050)
09950-70010(09951-07100)
- Номинальная высота выступа:
- 9,30-9,70 мм (0,3661-0,3819 дюйма)
![]() |
С помощью острой развертки на 5,5 мм разверните направляющую втулку до получения заданного номинального зазора между втулкой и штоком клапана.
![]() |
6. ЗАМЕНИТЕ ПРОБКУ БЛОКА ЦИЛИНДРОВ |
- ПРИМЕЧАНИЕ:
- Если наблюдаются утечки воды из-под пробок или пробки покрыты ржавчиной, замените их.
Снимите пробки.

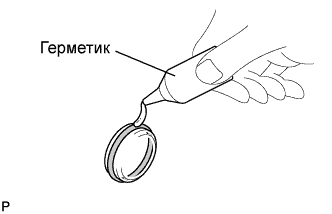

Нанесите на пробки герметик.
- Герметик:
- Фирменный герметик 1324 от компании Тойота, Three Bond 1324 или аналогичный
![]() |

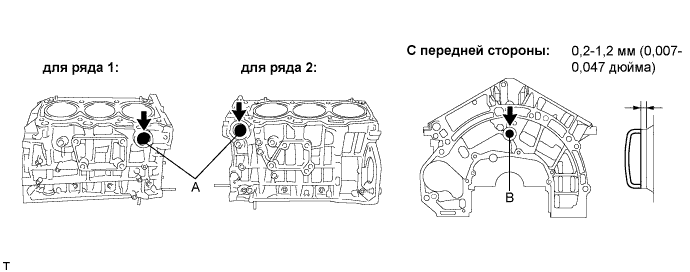

С помощью SST и молотка запрессуйте 2 новые пробки, как показано на рисунке.
- Специальный инструмент (SST):
- 09950-60010(09951-00340)
09950-70010(09951-07100)

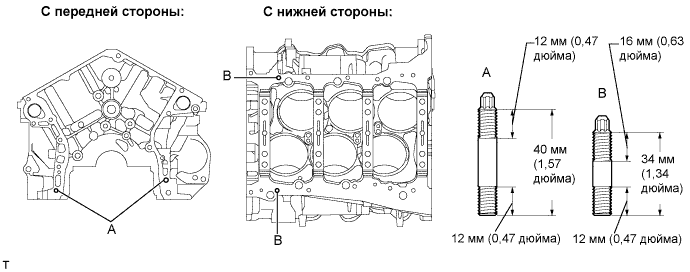

7. ЗАМЕНИТЕ РЕЗЬБОВУЮ ШПИЛЬКУ БЛОКА ЦИЛИНДРОВ |
- ПРИМЕЧАНИЕ:
- Если шпилька деформирована или повреждена резьба, замените шпильку.
Выверните резьбовые шпильки.
С помощью торцевого ключа "torx" Е8 вверните резьбовые шпильки.
- Момент затяжки:
- 10 Н*м{102 кгс*см, 7 фунт-сила-футов}
8. ЗАМЕНИТЕ СТОПОРНЫЙ ШТИФТ БЛОКА ЦИЛИНДРОВ |
- ПРИМЕЧАНИЕ:
- Снимать стопорный штифт нужно только для его замены.
Снимите стопорный штифт.
Пластмассовым молотком запрессуйте новые стопорные штифты в блок цилиндров.
- Номинальная высота выступа:
Параметр / Устройство Заданные условия Штифт A 6 мм (0,236 дюйма) Штифт B 23 мм (0,906 дюйма) Штифт C 11 мм (0,433 дюйма) Штифт D 9 мм (0,354 дюйма)

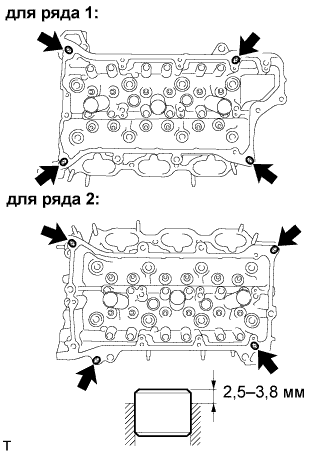

9. ЗАМЕНИТЕ СОЕДИНИТЕЛЬНОЕ КОЛЬЦО ДЛЯ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ |
- ПРИМЕЧАНИЕ:
- Снимать соединительные кольца нужно только для их замены.
Снимите соединительные кольца.
С помощью молотка с пластмассовым покрытием запрессуйте до упора новое соединительное кольцо.
![]() |

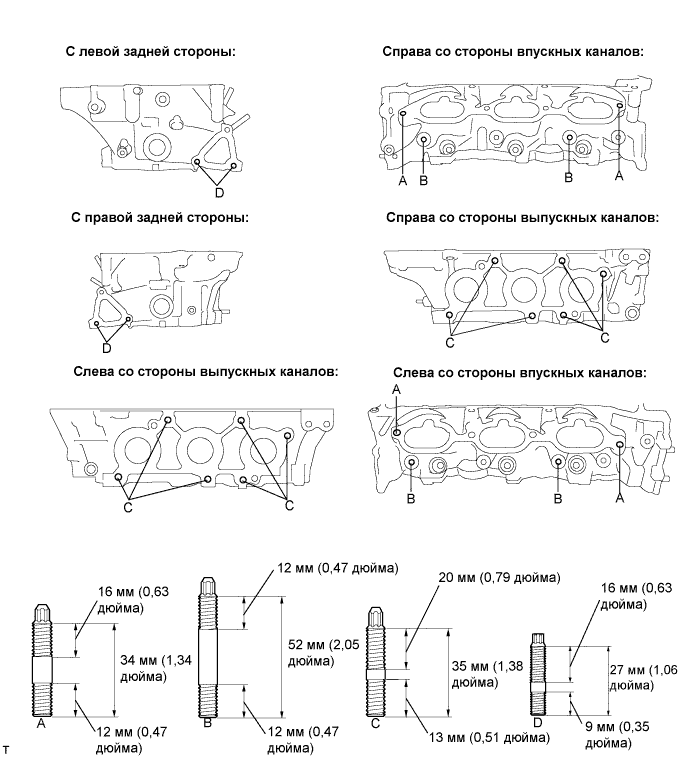

10. ЗАМЕНИТЕ РЕЗЬБОВУЮ ШПИЛЬКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ |
- ПРИМЕЧАНИЕ:
- Если шпилька деформирована или повреждена резьба, замените шпильку.
Выверните резьбовые шпильки.
С помощью торцовых ключей "TORX" Е6 и Е8 вверните резьбовые шпильки.
- Момент затяжки:
- 10 Н*м{102 кгс*см, 7 фунт-сила-футов}для резьбовых шпилек A, B и C
- 4,0 Н*м{41 кгс*см, 35 фунт-сила-дюймов}для резьбовой шпильки D

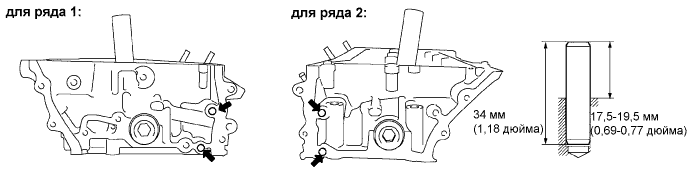

11. ЗАМЕНИТЕ УСТАНОВОЧНЫЙ СТОПОРНЫЙ ШТИФТ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ |
- ПРИМЕЧАНИЕ:
- Снимать стопорные штифты нужно только для их замены.
Пластмассовым молотком запрессуйте новый направляющий штифт, как показано на рисунке.
- Номинальная высота выступа:
- 17,5-19,5 мм (0,689-0,768 дюйма)
