Система Предупреждения О Ненадлежащем Давлении В Шинах Цепь Переключателя Сброса Системы Предупреждения О Ненадлежащем Давлении В Шинах

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАБОТУ ПЕРЕКЛЮЧАТЕЛЯ СБРОСА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ

ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СБРОСА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕКЛЮЧАТЕЛЬ СБРОСА – ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ И МАССА)

ОПИСАНИЕ

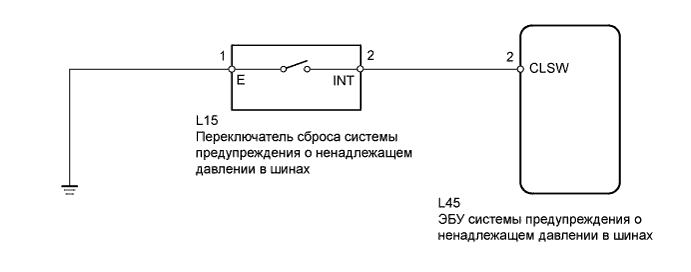

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

1. В случае замены ЭБУ системы предупреждения о ненадлежащем давлении в шинах, перед его снятием считайте значения идентификаторов, сохраненные в ЭБУ, с помощью портативного диагностического прибора, и запишите их.

2. После замены ЭБУ и/или вентиля и передатчика необходимо выполнить инициализацию (см. стр. Нажмите здесь) после регистрации (см. стр. Нажмите здесь) идентификаторов передатчиков в ЭБУ системы предупреждения о ненадлежащем давлении в шинах.


1. Включите зажигание (IG).


2. Убедитесь, что контрольная лампа предупреждения о ненадлежащем давлении в шинах горит в течение 3 секунд.


3. Выполните испытание переключателя сброса системы предупреждения о ненадлежащем давлении в шинах в режиме активной диагностики (см. стр. Нажмите здесь).


   OK:

   Переключатель сброса включен:

   Контрольная лампа предупреждения о ненадлежащем давлении в шинах горит.


   Переключатель сброса выключен:

   Контрольная лампа предупреждения о ненадлежащем давлении в шинах мигает.


1. Снимите переключатель сброса системы предупреждения о ненадлежащем давлении в шинах.

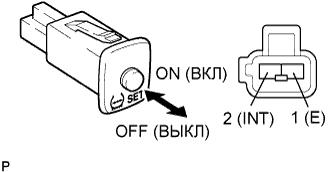

2. Измерьте сопротивление выключателя.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Состояние переключателя	Заданные условия
   1 (E) - 2 (INT)	ON (ВКЛ)	Менее 1 Ом
   1 (E) - 2 (INT)	OFF (ВЫКЛ)	10 кОм или более

1. Отсоедините разъем L15 переключателя сброса.


2. Отсоедините разъем L45 ЭБУ.

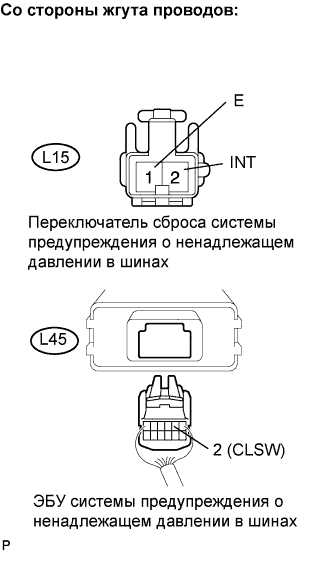

3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   L45-2 (CLSW) - L15-2 (INT)	Менее 1 Ом
   L45-2 (CLSW) или L15-2 (INT) - масса	10 кОм или более
   L15-1 (E) - масса	Менее 1 Ом
