СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ - Цепь контрольной лампы предупреждения о ненадлежащем давлении в шинах


ОПИСАНИЕ

Если давление воздуха в шине падает, ЭБУ сигнал связи в щиток приборов по системе передачи данных BEAN, который включает контрольную лампу предупреждения о ненадлежащем давлении в шинах.
контрольная лампа предупреждения о ненадлежащем давлении в шинах также включается при отсутствии сигналов связи с контрольной лампой.
УКАЗАНИЕ:
Чтобы проверить состояние контрольной лампы предупреждения о ненадлежащем давлении в шинах, перейдите к пункту "ТАБЛИЦА ПОКАЗАНИЙ КОНТРОЛЬНОЙ ЛАМПЫ И ИНДИКАТОРА ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ" раздела "СИСТЕМА ДИАГНОСТИКИ" (см. стр. Нажмите здесь).

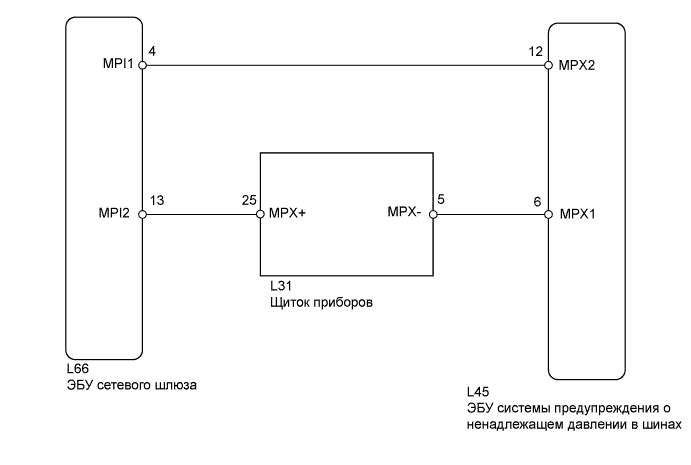

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Шины И Колеса.Система Шин И Колес.Система Предупреждения О Ненадлежащем Давлении В Шинах Цепь Контрольной Лампы Предупреждения О Ненадлежащем Давлении В Шинах


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
После замены ЭБУ и/или вентиля и передатчика необходимо выполнить инициализацию (см. стр. Нажмите здесь) после регистрации (см. стр. Нажмите здесь) идентификаторов передатчиков в ЭБУ системы предупреждения о ненадлежащем давлении в шинах.
1.ПРОВЕРЬТЕ, ВЫВОДИТСЯ ЛИ ДИАГНОСТИЧЕСКИЙ КОД

  1. Проверьте, не выводятся ли DTC, относящиеся к мультиплексной системе передачи данных (см. стр. Нажмите здесь).

    Результат
    Результат
    		Следующий шаг
    Код B1247 не выводится
    		А
    Выводится код B1247
    		B


B
УСТРАНИТЕ НЕИСПРАВНОСТЬ В ЦЕПИ, СООТВЕТСТВУЮЩЕЙ ОТОБРАЖАЕМОМУ КОДУ
А


2.ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (КОНТРОЛЬНАЯ ЛАМПА ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (READY) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Выберите на портативном диагностическом приборе режим Active Test.

  1. Проверьте состояние контрольной лампы предупреждения о ненадлежащем давлении в шинах с помощью диагностического прибора.

    Щиток приборов
    Параметр / Устройство
    		Состояние автомобиля / Описание проверки
    		Замечание по диагностике
    		Замечание по диагностике
    Indicat. Lamp Tire Press
    		Контрольная лампа предупреждения о ненадлежащем давлении в шинах / ON (ВКЛ) и OFF (ВЫКЛ)
    		ON (ВКЛ): лампа горит
    OFF (ВЫКЛ): лампа не горит
    		Убедитесь, что автомобиль остановлен и зажигание включено (READY)
    OK:
    Контрольная лампа предупреждения о ненадлежащем давлении в шинах включается с помощью диагностического прибора.


NG
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ
OK

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ
