Система Передачи Данных Can Процедура Поиска Неисправностей

Система Передачи Данных. Lexus GS450h GWS191
Передача Данных Can. Lexus GS450h GWS191

  1. АВТОМОБИЛЬ ПОСТУПИЛ В МАСТЕРСКУЮ

  2. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

  3. ПРОВЕРЬТЕ И СБРОСЬТЕ КОДЫ DTC*

  4. ПРОВЕРЬТЕ УСТАНОВЛЕННЫЕ СИСТЕМЫ (ЭБУ И ДАТЧИКИ), ИСПОЛЬЗУЮЩИЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN

  5. ПРОВЕРЬТЕ ЭБУ, ПОДКЛЮЧЕННЫЕ К ШИНЕ CAN*

  6. ПРОВЕРЬТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ DLC3 И ГЛАВНУЮ ШИНУ CAN № 1 (CANH - CANL)

  7. ПРОВЕРЬТЕ ЦЕПЬ +B ШИНЫ CAN № 1 (BAT - CANH, CANL)

  8. ПРОВЕРЬТЕ ЦЕПЬ GND ШИНЫ CAN № 1 (CG - CANH, CANL)

  9. ПРОВЕРЬТЕ DTC СБОЕВ СВЯЗИ (ПРОВЕРКА ПРЕДЫДУЩИХ DTC)*

  10. ПРОВЕРЬТЕ ТАБЛИЦУ КОМБИНАЦИИ КОДОВ DTC (ПРЕДЫДУЩАЯ НЕИСПРАВНОСТЬ – ОБРЫВ ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN № 1)

  11. ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (ПРЕДЫДУЩАЯ НЕИСПРАВНОСТЬ ГЛАВНОЙ ШИНЫ CAN № 1)*

  12. ОТРЕГУЛИРУЙТЕ, ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ

  13. ПРОВЕРОЧНОЕ ИСПЫТАНИЕ

Система Передачи Данных Can -- Процедура Поиска Неисправностей


ПРИМЕЧАНИЕ:
  1. Коды DTC для системы передачи данных CAN: U0001, U0073, U0100, U0104, U0110, U0122, U0123, U0124, U0126, U0129, U0130, U0131, U0132, U0146, U0235, U0293, U1101, U1102, 5C-42 и 5C-44
  2. Если коды DTC для системы передачи данных CAN не выводятся, см. порядок поиска неисправности каждой системы.
  3. Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая замок зажигания, другие выключатели и двери. Если необходимо открыть двери для проверки разъемов, откройте двери и не закрывайте их.
УКАЗАНИЕ:
  1. *: Используйте портативный диагностический прибор.
  2. Управление выключателем зажигания, а также любыми выключателями и дверными защелками, связанными с передачей данных ЭБУ и датчиков по шине CAN, приводит к изменениям показаний сопротивления.


1.АВТОМОБИЛЬ ПОСТУПИЛ В МАСТЕРСКУЮ

    ДАЛЕЕ


    2.ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ
      Номинальное напряжение:
      11-14 В
      Если напряжение ниже 11 В, прежде чем продолжать работу, зарядите или замените аккумуляторную батарею.

    ДАЛЕЕ


    3.ПРОВЕРЬТЕ И СБРОСЬТЕ КОДЫ DTC*

    1. С помощью портативного диагностического прибора проверьте все коды DTC.

      ПРИМЕЧАНИЕ:
      1. Если код неисправности системы передачи данных CAN указывает но то, что сбой питания или внутренняя неисправность ЭБУ или датчика является причиной прекращения обмена данными, возможно, линия передачи данных исправна. Высока вероятность того, что в ЭБУ или датчике произошел сбой передачи сигнала. По этой причине в первую очередь выполните поиск неисправностей для кодов DTC, связанных с ЭБУ или датчиком.
      2. Если разъемы системы передачи данных CAN были отсоединены при включенном зажигании ON (IG или ACC), ЭБУ, связанный с данным разъем, и блоки ЭБУ связанных систем сохраняют DTC системы передачи данных CAN.

    ДАЛЕЕ


    4.ПРОВЕРЬТЕ УСТАНОВЛЕННЫЕ СИСТЕМЫ (ЭБУ И ДАТЧИКИ), ИСПОЛЬЗУЮЩИЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN

    1. На основании оборудования и характеристик автомобиля определите системы, использующие систему передачи данных CAN (см. стр. Нажмите здесь).


    ДАЛЕЕ


    5.ПРОВЕРЬТЕ ЭБУ, ПОДКЛЮЧЕННЫЕ К ШИНЕ CAN*

    1. Выберите в окне портативного диагностического прибора "System Select" (выбор системы) режим "Bus Check" (проверка шин) (см. стр. Нажмите здесь).

    2. В окне "Bus Check" (проверка шин) выберите пункт "Communication Malfunction DTC" (коды DTC сбоев связи), а затем нажмите "Enter" (ввод) (см. стр. Нажмите здесь).

    3. Подождите 1 минуту и проверьте отображаемые ЭБУ и датчики, подключенные к системе CAN.

      Результат проверки
      		Следующий шаг
      Не отображается ни один ЭБУ или датчик (короткое замыкание или обрыв в главной шине CAN № 1 или неисправность вспомогательной шины DLC3)
      		А
      Не отображается ни один ЭБУ, подключенный к шине CAN № 2, кроме ЭБУ гибридной системы (короткое замыкание или обрыв в главной шине CAN № 2)
      		B
      Не отображается ни один ЭБУ, подключенный к шине CAN № 2 (обрыв вспомогательной шины между ЭБУ гибридной системы и шиной CAN № 1)
      		C
      Не отображается один ЭБУ или датчик, подключенный к системе передачи данных CAN (обрыв вспомогательной шины ЭБУ или датчика)
      		D
      Не отображается один ЭБУ или датчик, подключенный к системе передачи данных CAN, или его отображение на дисплее периодически пропадает во время проверки (обрыв с одной из сторон вспомогательной шины ЭБУ или датчика)
      		E
      Все ЭБУ и датчики, подключенные к системе передачи данных CAN, отображаются на экране (шина CAN исправна)
      		F
      ПРИМЕЧАНИЕ:
      1. ЭБУ и датчики, не установленные в автомобиле, не отображаются. Не следует принимать их за ЭБУ или датчики, находящиеся в режиме прекращения обмена данными.
      2. Если не отображается только ECT, проверьте наличие кода DTC U0101 системы SFI.
      УКАЗАНИЕ:
      1. Если отображение ЭБУ или датчика периодически пропадает, в одной из сторон вспомогательной шины ЭБУ или датчика имеется обрыв. (Сигнал ЭБУ рассматривается как помехи, что влияет на отклик и отображение ЭБУ на дисплее портативного диагностического прибора.)
      2. ЭБУ гибридной системы выполняет проверку необходимого обмена данными блоков ЭБУ, подключенных к шине CAN № 2, а результаты отображаются на экране портативного диагностического прибора. Если обмен данными между ЭБУ и ЭБУ гибридной системы прекращается на 10 с или более, ЭБУ перестает отображаться на экране портативного диагностического прибора.
      3. Если ЭБУ, подключенный к шине CAN № 2, находится в режиме прекращения обмена данными, перейдите к DTC соответствующего режима прекращения обмена данными.


    		B.
    ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC, КОД U1003

    		C.
    ПЕРЕЙДИТЕ К РАЗДЕЛУ "РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ ГИБРИДНОЙ СИСТЕМЫ"

    		D.
    ПЕРЕЙДИТЕ К ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    		E.
    ПЕРЕЙДИТЕ К РАЗДЕЛУ "ОБРЫВ С ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN"

    		F.
    Перейдите к шагу 9
    А


    6.ПРОВЕРЬТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ DLC3 И ГЛАВНУЮ ШИНУ CAN № 1 (CANH - CANL)

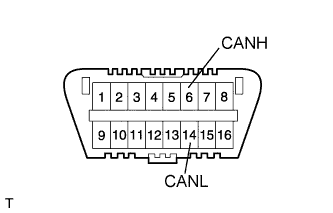

      Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Процедура Поиска Неисправностей

    1. Измерьте сопротивление DLC3.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      		Следующий шаг
      6 (CANH) - 14 (CANL)
      		Зажигание выключено
      		OK (54-69 Ом)
      		А
      6 (CANH) - 14 (CANL)
      		Зажигание выключено
      		NG (70 Ом или более)
      		B
      6 (CANH) - 14 (CANL)
      		Зажигание выключено
      		NG (менее 54 Ом)
      		C


    		B.
    ПЕРЕЙДИТЕ К РАЗДЕЛУ "ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ"

    		C.
    ПЕРЕЙДИТЕ К РАЗДЕЛУ "ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ"
    А


    7.ПРОВЕРЬТЕ ЦЕПЬ +B ШИНЫ CAN № 1 (BAT - CANH, CANL)

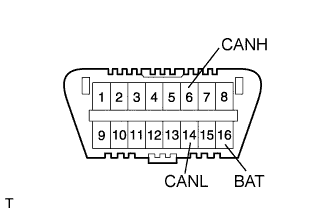

      Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Процедура Поиска Неисправностей

    1. Измерьте сопротивление DLC3.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      6 (CANH) - 16 (BAT)
      		Зажигание выключено
      		6 кОм или более
      14 (CANL) - 16 (BAT)
      		Зажигание выключено
      		6 кОм или более


    		NG.
    ПЕРЕЙДИТЕ К РАЗДЕЛУ "ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА +B"
    OK


    8.ПРОВЕРЬТЕ ЦЕПЬ GND ШИНЫ CAN № 1 (CG - CANH, CANL)

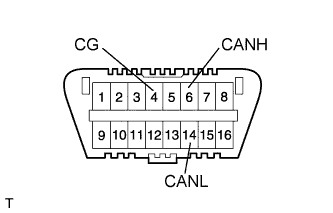

      Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Процедура Поиска Неисправностей

    1. Измерьте сопротивление DLC3.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      6 (CANH) - 4 (CG)
      		Зажигание выключено
      		Не менее 200 Ом
      14 (CANL) - 4 (CG)
      		Зажигание выключено
      		Не менее 200 Ом


    		NG.
    ПЕРЕЙДИТЕ К РАЗДЕЛУ "ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND"
    OK


    9.ПРОВЕРЬТЕ DTC СБОЕВ СВЯЗИ (ПРОВЕРКА ПРЕДЫДУЩИХ DTC)*

    1. Выберите в окне портативного диагностического прибора "System Select" (выбор системы) режим "Bus Check" (проверка шин) (см. стр. Нажмите здесь).

    2. В окне "Bus Check" (проверка шин) выберите пункт "Communication Malfunction DTC" (коды DTC сбоев связи), а затем нажмите "Enter" (ввод) (см. стр. Нажмите здесь).

    3. Запишите все коды DTC, сохраненные в каждом ЭБУ.

      УКАЗАНИЕ:
      1. Если имеются сохраненные коды DTC сбоев связи, но при выборе меню "Bus Check - Communication Bus Check" на экране портативного диагностического прибора отображаются все ЭБУ и датчики, подключенные к системе передачи данных CAN, DTC сбоев связи могут быть кодами предыдущих неисправностей, которые не являются действительными на данный момент.
      2. Для неисправностей главной шины CAN № 1 также определяются сопутствующие ЭБУ. Следовательно, неисправный участок необходимо определять на основании всех зарегистрированных кодов DTC.
      3. Для неисправностей шины CAN № 2 DTC выводятся на основании зарегистрированного прекращения обмена данными с блоками ЭБУ, подключенными к ЭБУ гибридной системы.
      4. В случае возникновения неисправности в сети (в главной шине) ЭБУ гибридной системы может стереть сохраненные DTC с целью восстановления связи.
      5. Для DTC, связанных с подключенными блоками ЭБУ и зарегистрированных во время неисправности главной шины CAN № 2, перейдите к ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC (предыдущая неисправность главной шины CAN № 2).

      Результат проверки
      		Следующий шаг
      ЭБУ, подключенный к главной шине CAN № 1, сохранил код сбоя связи (предыдущая неисправность главной шины CAN № 1).
      		А
      За исключением ЭБУ гибридной системы блоки ЭБУ, подключенные к шине CAN № 2, выводят все DTC (прекращение обмена данными со всеми ЭБУ) ЭБУ гибридной системы выводит код неисправности сети (U1003) (предыдущая неисправность шины CAN № 2)
      		B
      ЭБУ гибридной системы выводит код неисправности, отличный от кода неисправности сети (U1003) (предыдущая неисправность вспомогательной шины, подключенной к шине CAN № 2)
      		C


    		B.
    ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC, КОД U1003

    		C.
    ПЕРЕЙДИТЕ К ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
    А


    10.ПРОВЕРЬТЕ ТАБЛИЦУ КОМБИНАЦИИ КОДОВ DTC (ПРЕДЫДУЩАЯ НЕИСПРАВНОСТЬ – ОБРЫВ ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN № 1)

    1. На основании комбинации сохраненных кодов DTC системы передачи данных CAN определите ЭБУ и датчики, прекратившие обмен данными (см. стр. Нажмите здесь).


    ДАЛЕЕ


    11.ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (ПРЕДЫДУЩАЯ НЕИСПРАВНОСТЬ ГЛАВНОЙ ШИНЫ CAN № 1)*

    1. С помощью портативного диагностического прибора сбросьте все коды DTC.

    2. Выполните проверку с имитацией условий возникновения неисправности на всех жгутах проводов и разъемах, связанных с главной шиной CAN № 1.

    3. Проверьте все DTC, выведенные в ходе выполнения проверки с имитацией условий возникновения неисправности. Затем установите неисправный участок.


    ДАЛЕЕ


    12.ОТРЕГУЛИРУЙТЕ, ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ

      ДАЛЕЕ


      13.ПРОВЕРОЧНОЕ ИСПЫТАНИЕ

        ДАЛЕЕ

        КОНЕЦ
