Радиатор Повторная Сборка

Двигатель. Lexus GS450h GWS191
Система Охлаждения 2Gr-Fse. Lexus GS450h GWS191

  1. УСТАНОВИТЕ ВЕРХНИЙ И НИЖНИЙ БАКИ РАДИАТОРА

  2. СОБЕРИТЕ SST

  3. ЗАДЕЛАЙТЕ СТОПОРНУЮ ПЛАСТИНУ

  4. УСТАНОВИТЕ ПРОБКУ СЛИВНОГО КРАНА РАДИАТОРА

  5. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ВОДЫ

Радиатор -- Повторная Сборка



1. УСТАНОВИТЕ ВЕРХНИЙ И НИЖНИЙ БАКИ РАДИАТОРА


    Lexus GS450h GWS191.Система Охлаждения 2Gr-Fse.Система Охлаждения.Радиатор Повторная Сборка

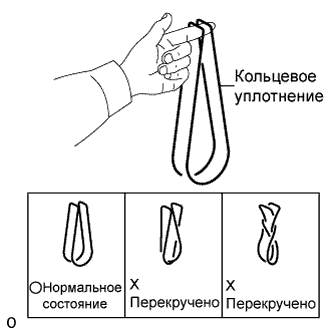

  1. Убедившись, что в желобке стопорной пластины нет посторонних предметов, установите новое кольцевое уплотнение. Убедитесь, что кольцевое уплотнение не перекручено.

    УКАЗАНИЕ:
    При очистке желобка стопорной пластины слегка протрите его наждачной бумагой, стараясь не поцарапать.

  1. Установите бак. Следите за тем, чтобы не повредить кольцевое уплотнение.



    Lexus GS450h GWS191.Система Охлаждения 2Gr-Fse.Система Охлаждения.Радиатор Повторная Сборка

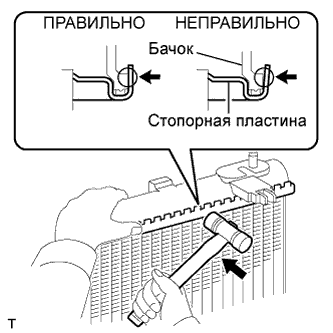

  1. Подбейте стопорную пластину пластмассовым молотком таким образом, чтобы между ней и баком не было зазора.



2. СОБЕРИТЕ SST


    Lexus GS450h GWS191.Система Охлаждения 2Gr-Fse.Система Охлаждения.Радиатор Повторная Сборка

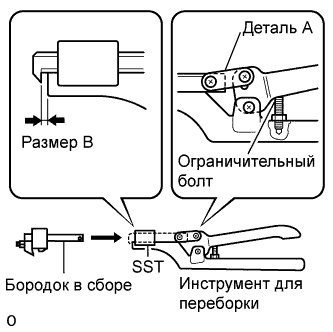

  1. Установите бородок в сборе в деталь А инструмента для переборки, как показано на рисунке.

    Специальный инструмент (SST):
    09230-01010
    09231-14010

  1. Сжав ручки, с помощью ограничительного болта установите размер "B", указанный на рисунке.

    Размер B:
    8,4 мм (0,331 дюйма)


3. ЗАДЕЛАЙТЕ СТОПОРНУЮ ПЛАСТИНУ


    Lexus GS450h GWS191.Система Охлаждения 2Gr-Fse.Система Охлаждения.Радиатор Повторная Сборка

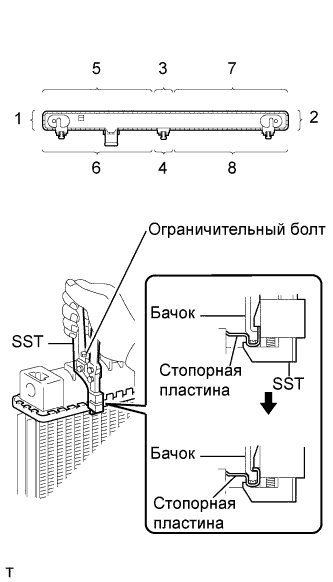

  1. Слегка прижимайте SST к стопорной пластине в порядке, показанном на рисунке. Повторив это несколько раз, полностью заделайте стопорную пластину, сжимая ручки до упора.

    Специальный инструмент (SST):
    09230-01010
    ПРИМЕЧАНИЕ:

    1. Lexus GS450h GWS191.Система Охлаждения 2Gr-Fse.Система Охлаждения.Радиатор Повторная Сборка

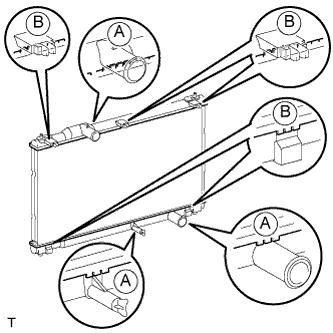

      Не заделывайте выступающие участки вокруг патрубков А и кронштейнов В.

    2. Lexus GS450h GWS191

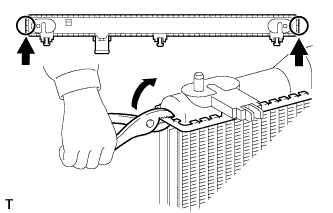

      Не используйте SST для сжимания участков, указанных на рисунке. Используйте плоскогубцы или аналогичный инструмент и действуйте осторожно, чтобы не повредить пластины сердцевины.


    Lexus GS450h GWS191.Система Охлаждения 2Gr-Fse.Система Охлаждения.Радиатор Повторная Сборка

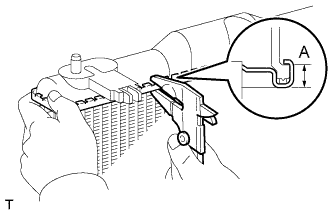

  1. Закончив заделку, проверьте высоту стопорной пластины А.

    Номинальная высота пластины A:
    8,8 мм (0,346 дюйма)
    Если высота не соответствует указанной, отрегулируйте положение ограничительного болта инструмента и выполните заделку снова.


4. УСТАНОВИТЕ ПРОБКУ СЛИВНОГО КРАНА РАДИАТОРА

  1. Установите на пробку сливного отверстия новое кольцевое уплотнение.

  1. Установите пробку сливного отверстия.



5. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ВОДЫ


    Lexus GS450h GWS191.Система Охлаждения 2Gr-Fse.Система Охлаждения.Радиатор Повторная Сборка

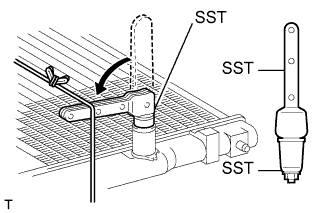

  1. Закройте входной и выходной патрубки радиатора с помощью SST.

    Специальный инструмент (SST):
    09230-01010

  1. Создайте в радиаторе давление с помощью приспособления для опрессовки системы охлаждения и проверки пробки радиатора.

    Номинальное испытательное давление:
    177 кПа (1,8 кгс/см2, 26 фунтов на кв. дюйм)

  1. Погрузите радиатор в воду.



    Lexus GS450h GWS191.Система Охлаждения 2Gr-Fse.Система Охлаждения.Радиатор Повторная Сборка

  1. Проверьте, нет ли утечек.

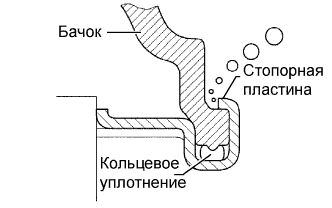

    УКАЗАНИЕ:
    У радиаторов с резиновыми баками в зазоре между баком и стопорной пластиной задерживается небольшое количество воздуха, который при погружении радиатора в воду может создавать видимость утечки. Поэтому перед испытанием на герметичность поболтайте радиатор в воде, пока не исчезнут пузырьки воздуха.
