Радиатор Разборка

Двигатель. Lexus GS450h GWS191
Система Охлаждения 2Gr-Fse. Lexus GS450h GWS191

  1. СНИМИТЕ ПРОБКУ СЛИВНОГО КРАНА РАДИАТОРА

  2. СОБЕРИТЕ SST

  3. ОТОГНИТЕ СТОПОРНУЮ ПЛАСТИНУ

  4. СНИМИТЕ ВЕРХНИЙ И НИЖНИЙ БАКИ РАДИАТОРА

Радиатор -- Разборка



1. СНИМИТЕ ПРОБКУ СЛИВНОГО КРАНА РАДИАТОРА

  1. Снимите пробку сливного отверстия.

  1. Снимите кольцевое уплотнение.



2. СОБЕРИТЕ SST


    Lexus GS450h GWS191.Система Охлаждения 2Gr-Fse.Система Охлаждения.Радиатор Разборка

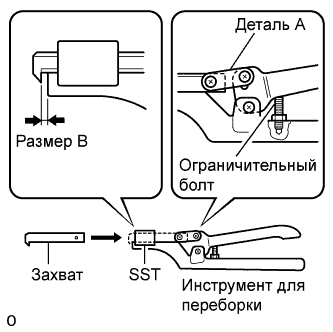

  1. Установите захват в деталь А инструмента для переборки, как показано на рисунке.

    Специальный инструмент (SST):
    09230-01010

  1. Сжав ручки, с помощью ограничительного болта установите размер "B", указанный на рисунке.

    Размер B:
    0,2-0,3 мм (0,008-0,012 дюйма)

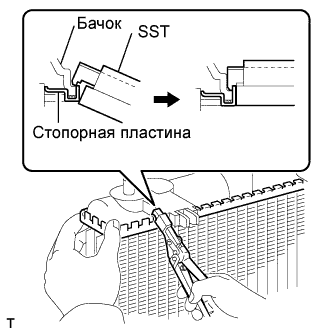

3. ОТОГНИТЕ СТОПОРНУЮ ПЛАСТИНУ


    Lexus GS450h GWS191.Система Охлаждения 2Gr-Fse.Система Охлаждения.Радиатор Разборка

  1. При использовании SST для разделки сжимайте ручки до тех пор, пока движение не будет ограничено болтом.

    Специальный инструмент (SST):
    09230-01010


4. СНИМИТЕ ВЕРХНИЙ И НИЖНИЙ БАКИ РАДИАТОРА


    Lexus GS450h GWS191

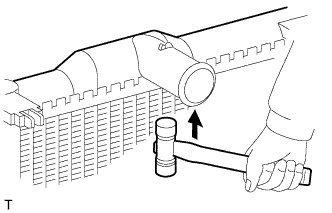

  1. Слегка ударьте пластмассовым молотком по кронштейну радиатора (или по входному или выходному патрубку радиатора) и снимите бак.

  1. Снимите кольцевое уплотнение.
