СИСТЕМА НАВИГАЦИИ - Сигнальная цепь RDS-TMC между радиоприемником и ЭБУ системы навигации

ОПИСАНИЕ

По данной цепи информация о движении транспорта, полученная по радиоприемнику, передается на ЭБУ системы навигации.
При обрыве или коротком замыкании в цепи информация RDS-TMC не будет обновляться или RDS-TMC будет работать неверно.

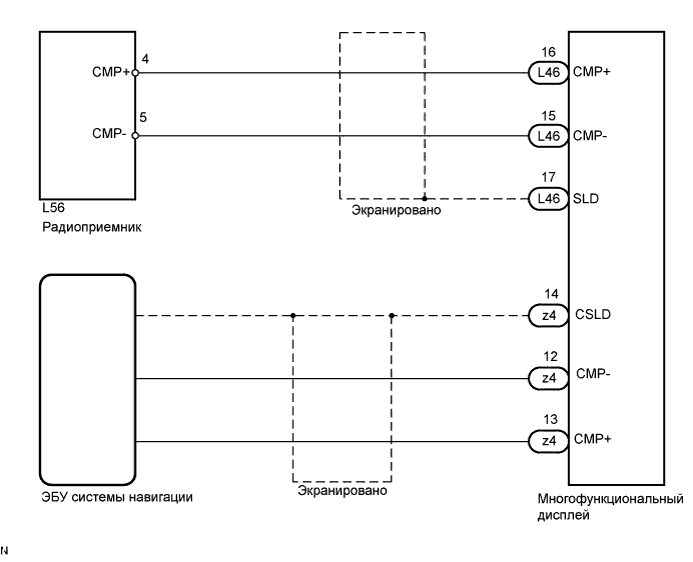

СХЕМА СОЕДИНЕНИЙ

Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Сигнальная Цепь Rds-Tmc Между Радиоприемником И Эбу Системы Навигации

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ - РАДИОПРИЕМНИК)

Отсоедините разъем L46 дисплея.

Отсоедините разъем L56 приемника.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
L46-16 (CMP+) - L56-4 (CMP+)	Менее 1 Ом
L46-15 (CMP-) - L56 -5 (CMP-)	Менее 1 Ом
L46-16 (CMP+) - масса	10 кОм или более
L46-15 (CMP-) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

2.ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

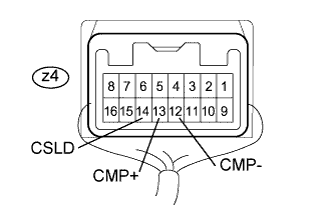

Измерьте напряжение на дисплее.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
z4-13 (CMP+) - z4-12 (CMP-)	Формирование импульсов
z4-14 (CSLD) - масса	Менее 1 В

ЗАМЕНИТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
