DTC 5C-40 Ошибка изображения камеры


ОПИСАНИЕ


DTC
Условие обнаружения DTC
Неисправный участок
5C-40
Камера не может передать сигналы синхронизации.
  1. ЭБУ телекамеры
  2. Телекамера
  3. Жгут проводов

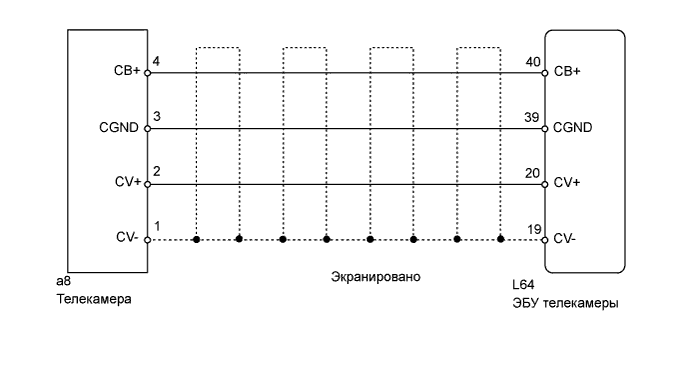

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков. Dtc 5C-40 Ошибка Изображения Камеры


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

  1. Проверьте, появляется ли изображение на многофункциональном дисплее.

    OK:
    Изображение на многофункциональном дисплее появляется.
    УКАЗАНИЕ:
    1. При возникновении проблем с многофункциональным дисплеем проверьте цепь между ЭБУ телекамеры и многофункциональным дисплеем (см. стр.Нажмите здесь).
    2. Если многофункциональный дисплей исправен, проверьте цепь между ЭБУ телекамеры и телекамерой, выполнив следующие действия.


NG
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА НАВИГАЦИИ"
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ТЕЛЕКАМЕРЫ - ТЕЛЕКАМЕРА)

Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков. Dtc 5C-40 Ошибка Изображения Камеры

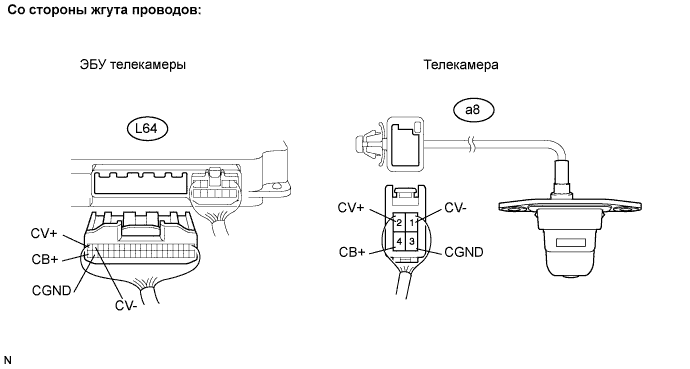

  1. Отсоедините разъем L64 от ЭБУ телекамеры.

  1. Отсоедините разъем a8 от телекамеры.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L64-40 (CB+) - a8-4 (CB+)
    		Менее 1 Ом
    L64-39 (CGND) - a8-3 (CGND)
    		Менее 1 Ом
    L64-20 (CV+) - a8-2 (CV+)
    		Менее 1 Ом
    L64-19 (CV-) - a8-1 (CV-)
    		Менее 1 Ом
    L64-40 (CB+) - масса
    		10 кОм или более
    L64-39 (CGND) - масса
    		10 кОм или более
    L64-20 (CV+) - масса
    		10 кОм или более
    L64-19 (CV-) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЭБУ ТЕЛЕКАМЕРЫ

Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков. Dtc 5C-40 Ошибка Изображения Камеры

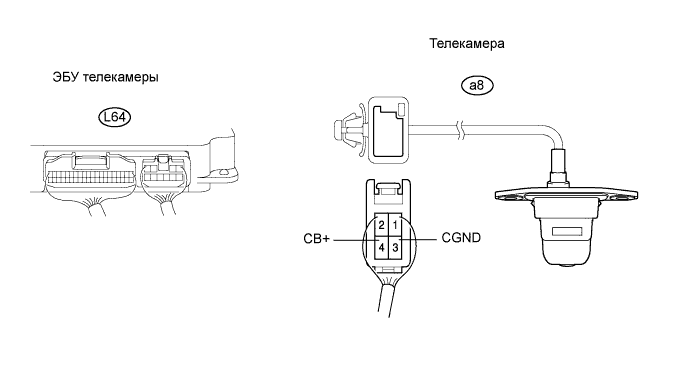

  1. Подсоедините разъем L64 к ЭБУ телекамеры.

  1. Измерьте напряжение на разъеме телекамеры.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    a8-4 (CB+) - a8-3 (CGND)
    		Зажигание включено (IG), рычаг переключения передач находится в положении заднего хода
    		5,8-6,5 В


NG
ЗАМЕНИТЕ ЭБУ ТЕЛЕКАМЕРЫ
OK


4.ПРОВЕРЬТЕ ТЕЛЕКАМЕРУ


  1. Подсоедините разъем a8 к телекамере.


    Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков. Dtc 5C-40 Ошибка Изображения Камеры



    Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков. Dtc 5C-40 Ошибка Изображения Камеры

  1. Проверьте форму сигнала телекамеры с помощью осциллографа.

    Осциллограмма 1 (для справки)
    Параметр / Устройство
    		Содержание
    Обозначения (номера контактов)
    		CV+ - CV-
    Настройки прибора
    		0,2 В / дел., 0,2 мкс / дел.
    Режим
    		Зажигание включено (IG), рычаг переключения передач в положении R
    OK:
    Наличие импульсного сигнала, как показано на рисунке.


NG
ЗАМЕНИТЕ ТЕЛЕКАМЕРУ
OK

ЗАМЕНИТЕ ЭБУ ТЕЛЕКАМЕРЫ
