Dtc 01-Df Ошибка Ведущего Устройства

Электрооборудование Автомобиля. Lexus GS450h GWS191
Навигация. Lexus GS450h GWS191

ОПИСАНИЕ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ

ПРОВЕРЬТЕ РАДИОПРИЕМНИК

ОПРЕДЕЛИТЕ УСТРОЙСТВО, СОХРАНИВШЕЕ ДАННЫЙ КОД

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ – УСТРОЙСТВО, СОХРАНИВШЕЕ ДАННЫЙ КОД)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ - РАДИОПРИЕМНИК)

ЗАМЕНИТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

DTC 01-DF Ошибка ведущего устройства


ОПИСАНИЕ


№ DTC
Условие обнаружения DTC
Неисправный участок
01-DF*
При выполнении одного из следующих условий:
  1. Устройство с дисплеем дает сбой, а ведущее устройство переключается в режим акустической системы.
  2. Возникает ошибка обмена данными между вспомогательным ведущим устройством (радиоприемником) и ведущим устройством.
  1. Цепь питания многофункционального дисплея
  1. Цепь AVC-LAN между многофункциональным дисплеем и устройством, сохранившим данный код
  1. Цепь AVC-LAN между многофункциональным дисплеем и радиоприемником
  1. Многофункциональный дисплей
  1. Устройство, сохранившее данный код
УКАЗАНИЕ:
*: Данный код сохраняется по истечении 210 с после отсоединения разъема источника питания ведущего устройства, если зажигание включено (АСС или IG).
ПРИМЕЧАНИЕ:
  1. По причинам, описанным в УКАЗАНИИ выше, прежде чем приступать к поиску неисправностей, обязательно удалите все сохраненные коды DTC посредством сброса. Затем проверьте, выводятся ли DTC, и выполните диагностику в соответствии с результатами проверки.
  2. Многофункциональный дисплей является ведущим устройством.
  3. По окончании проверки необходимо сбрасывать и перепроверять коды DTC для подтверждения того, что они более не выводятся.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Перед выполнением описанных ниже действий обязательно изучите ОПИСАНИЕ.
1.ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ

  1. См. раздел, относящийся к цепи питания многофункционального дисплея (см. стр. Нажмите здесь).
    Если цепь питания функционирует нормально, перейдите к следующему шагу.


ДАЛЕЕ


2.ПРОВЕРЬТЕ РАДИОПРИЕМНИК

Lexus GS450h GWS191.Навигация.Система Навигации. Dtc 01-Df Ошибка Ведущего Устройства

  1. Отсоедините разъемы L53, L54 и L56 радиоприемника.

  1. Измерьте сопротивление радиоприемника.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L53-9 (TXM+) - L53-10 (TXM-)
    		60-80 Ом
    L54-5 (ATX+) - L54-15 (ATX-)
    		60-80 Ом
    L56-9 (TX+) - L56-10 (TX-)
    		60-80 Ом


NG
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
OK


3.ОПРЕДЕЛИТЕ УСТРОЙСТВО, СОХРАНИВШЕЕ ДАННЫЙ КОД


    Lexus GS450h GWS191.Навигация.Система Навигации. Dtc 01-Df Ошибка Ведущего Устройства

  1. Войдите в режим диагностики.

  1. Для входа в режим "LAN Monitor" (проверка ЛВС) нажмите кнопку "LAN Mon".

  1. Идентифицируйте устройство, сохранившее данный код.

    Таблица устройств
    Дисплей
    		Устройство
    AUDIO H/U
    		Радиоприемник
    DSP-AMP
    		Компонентный стереоусилитель
    G/W
    		ЭБУ сетевого шлюза
    NAVI
    		ЭБУ системы навигации
    CAMERA-C
    		ЭБУ телекамеры
    УКАЗАНИЕ:
    "NAVI" является устройством, которое сохранило данный код в примере, показанном на рисунке.

ДАЛЕЕ


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ – УСТРОЙСТВО, СОХРАНИВШЕЕ ДАННЫЙ КОД)
УКАЗАНИЕ:
Подробное описание разъемов приведено в разделе "КОНТАКТЫ ЭБУ" (см. стр. Нажмите здесь).


  1. Используя приведенную ниже схему соединений AVC-LAN, проверьте цепь AVC-LAN между многофункциональным дисплеем и устройством, сохранившим данный код.

    1. Отсоедините все разъемы между многофункциональным дисплеем и устройством, сохранившим данный код.



    2. Проверьте, нет ли обрыва или короткого замыкания в цепи AVC-LAN между многофункциональным дисплеем и устройством, сохранившим данный код.

      OK:
      Не должно наблюдаться обрыва или короткого замыкания цепи.

      Lexus GS450h GWS191.Навигация.Система Навигации. Dtc 01-Df Ошибка Ведущего Устройства



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ - РАДИОПРИЕМНИК)
УКАЗАНИЕ:
Подробное описание разъемов приведено в разделе "КОНТАКТЫ ЭБУ" (см. стр. Нажмите здесь).

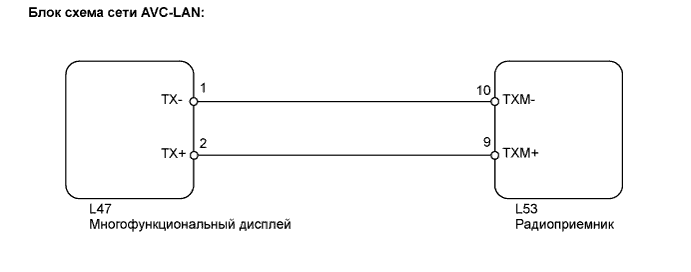

  1. Используя приведенную ниже схему соединений AVC-LAN, проверьте цепь AVC-LAN между многофункциональным дисплеем и радиоприемником.

    1. Отсоедините все разъемы между многофункциональным дисплеем и радиоприемником.



    2. Проверьте, нет ли обрыва или короткого замыкания в цепи AVC-LAN между многофункциональным дисплеем и радиоприемником.

      OK:
      Не должно наблюдаться обрыва или короткого замыкания цепи.

      Lexus GS450h GWS191.Навигация.Система Навигации. Dtc 01-Df Ошибка Ведущего Устройства



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


6.ЗАМЕНИТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

  1. Замените многофункциональный дисплей и проверьте, проявляется ли неисправность вновь.

    OK:
    Исчезновение указанной неисправности.


NG
ЗАМЕНИТЕ УСТРОЙСТВО, СОХРАНИВШЕЕ ДАННЫЙ КОД
OK

КОНЕЦ
