DTC 01-DC Ошибка передачи данных


ОПИСАНИЕ


№ DTC
Условие обнаружения DTC
Неисправный участок
01-DC
Ошибка при передаче данных устройству, обозначенному вспомогательным кодом.
(Обнаружение данного DTC не обязательно означает реальную неисправность.)
Если один и тот же вспомогательный код зарегистрирован в других устройствах, проверьте провод питания и системы связи всех устройств, обозначенных кодом.
ПРИМЕЧАНИЕ:
  1. Многофункциональный дисплей является ведущим устройством.
  2. По окончании проверки необходимо сбрасывать и перепроверять коды DTC для подтверждения того, что они более не выводятся.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Перед выполнением описанных ниже действий обязательно изучите ОПИСАНИЕ.
1.ВЫПОЛНИТЕ ПРОВЕРКУ КОДОВ DTC ДРУГИХ УСТРОЙСТВ

  1. Убедитесь, что устройство, указываемое посредством вспомогательного кода, отображается в результатах проверки других устройств.

    1. Проверьте, выводится ли код "01-DC" для других устройств.

    2. Если код "01-DC" выводится для какого-либо другого устройства, проверьте, отображается ли один и тот же физический адрес.

      УКАЗАНИЕ:
      Перечень устройств, указываемых посредством вспомогательного кода, приводится в таблице в следующем шаге.
      Результат
      Результат
      		Следующий шаг
      Код "01-DC" выводится, и отображается один и тот же физический адрес
      		А
      Код "01-DC" не выводится или один и тот же физический адрес не отображается
      		B


B
Перейдите к шагу 4
А


2.ОПРЕДЕЛИТЕ УСТРОЙСТВО, СОХРАНИВШЕЕ ДАННЫЙ КОД


    Lexus GS450h GWS191.Навигация.Система Навигации. Dtc 01-Dc Ошибка Передачи Данных

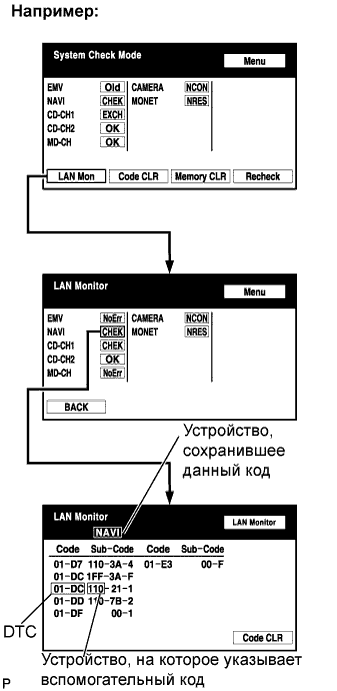

  1. Войдите в режим диагностики.

  1. Для входа в режим "LAN Monitor" (проверка ЛВС) нажмите кнопку "LAN Mon".

  1. Идентифицируйте устройство, сохранившее данный код.

    Таблица устройств
    Дисплей
    		Устройство
    AUDIO H/U
    		Радиоприемник
    DSP-AMP
    		Компонентный стереоусилитель
    G/W
    		ЭБУ сетевого шлюза
    NAVI
    		ЭБУ системы навигации
    EMV
    		Многофункциональный дисплей
    CAMERA-C
    		ЭБУ телекамеры
    УКАЗАНИЕ:
    "NAVI" является устройством, которое сохранило данный код в примере, показанном на рисунке.

ДАЛЕЕ


3.ПРОВЕРЬТЕ УСТРОЙСТВО, СОХРАНИВШЕЕ ДАННЫЙ КОД

  1. Выберите устройство, сохранившее данный код.

    Таблица устройств
    Устройство
    		Следующий шаг
    ЭБУ сетевого шлюза (G/W)
    		Ошибка обмена данными с ЭБУ сетевого шлюза (см. стр. Нажмите здесь)
    Радиоприемник (AUDIO H/U)
    		Ошибка обмена данными с радиоприемником (см. стр. Нажмите здесь)
    Компонентный стереоусилитель (DSP-AMP)
    		Ошибка обмена данными с компонентным стереоусилителем (см. стр. Нажмите здесь)
    ЭБУ системы навигации (NAVI)
    		Ошибка обмена данными с ЭБУ системы навигации (см. стр. Нажмите здесь)
    Многофункциональный дисплей (EMV)
    		Ошибка обмена данными с многофункциональным дисплеем (см. стр. Нажмите здесь)
    ЭБУ телекамеры (CAMERA-С)
    		Цепь питания ЭБУ телекамеры (см. стр. Нажмите здесь)

ДАЛЕЕ

КОНЕЦ

4.СБРОСЬТЕ DTC

  1. Сбросьте коды DTC (см. стр. Нажмите здесь).

    УКАЗАНИЕ:
    Наличие кода "01-DC" только для одного устройства не указывает на неисправность.

ДАЛЕЕ


5.ПЕРЕПРОВЕРЬТЕ DTC

  1. Перепроверьте DTC и убедитесь в исчезновении текущей неисправности.

    OK:
    Неисправность пропала.


NG
Перейдите к шагу 3
OK

КОНЕЦ
