Двигатель В Сборе Проверка
ПРОВЕРЬТЕ ВПУСКНОЙ КОЛЛЕКТОР
ПРОВЕРЬТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК НА ВПУСКЕ ВОЗДУХА В СБОРЕ
ПРОВЕРЬТЕ ПРАВЫЙ ВЫПУСКНОЙ КОЛЛЕКТОР В СБОРЕ
ПРОВЕРЬТЕ ЛЕВЫЙ ВЫПУСКНОЙ КОЛЛЕКТОР В СБОРЕ
Двигатель В Сборе -- Проверка |

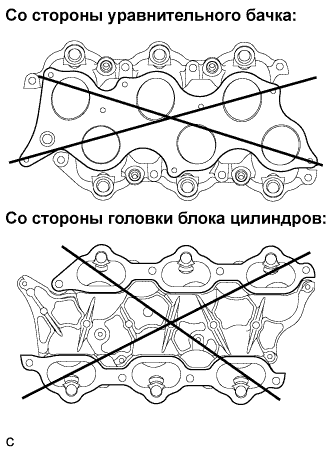

| 1. ПРОВЕРЬТЕ ВПУСКНОЙ КОЛЛЕКТОР |
С помощью прецизионной поверочной линейки и комплекта плоских щупов измерьте коробление поверхности, контактирующей с головкой блока цилиндров и расширительным бачком на впуске воздуха.
- Максимально допустимая величина коробления:
Расположение
| Заданные условия
|
Со стороны впускного коллектора
| 0,1 мм (0,003 дюйма)
|
Со стороны головки блока цилиндров:
| 0,1 мм (0,003 дюйма)
|
Если коробление превышает максимально допустимую величину, замените впускной коллектор.

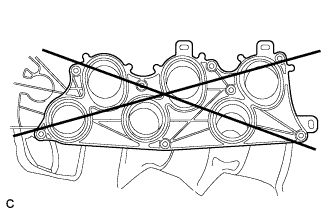

| 2. ПРОВЕРЬТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК НА ВПУСКЕ ВОЗДУХА В СБОРЕ |
С помощью прецизионной поверочной линейки и комплекта плоских щупов измерьте коробление поверхности, контактирующей с головкой блока цилиндров.
- Максимально допустимая величина коробления:
- 2,5 мм (0,098 дюйма)
Если коробление превышает максимально допустимую величину, замените расширительный бачок.

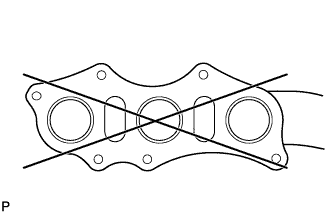

| 3. ПРОВЕРЬТЕ ПРАВЫЙ ВЫПУСКНОЙ КОЛЛЕКТОР В СБОРЕ |
С помощью прецизионной поверочной линейки и комплекта плоских щупов измерьте коробление поверхности, контактирующей с головкой блока цилиндров.
- Максимально допустимая величина коробления:
- 0,7 мм (0,028 дюйма)
Если коробление превышает максимально допустимую величину, замените выпускной коллектор.

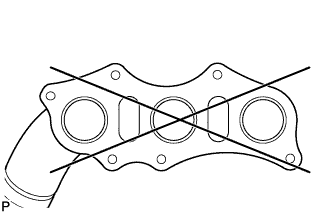

| 4. ПРОВЕРЬТЕ ЛЕВЫЙ ВЫПУСКНОЙ КОЛЛЕКТОР В СБОРЕ |
С помощью прецизионной поверочной линейки и комплекта плоских щупов измерьте коробление поверхности, контактирующей с головкой блока цилиндров.
- Максимально допустимая величина коробления:
- 0,7 мм (0,028 дюйма)
Если коробление превышает максимально допустимую величину, замените выпускной коллектор.
