DTC P0617-142 Высокий уровень сигнала в цепи реле стартера |
ОПИСАНИЕ
№ DTC
| Код INF
| Условие обнаружения DTC
| Неисправный участок
|
P0617
| 142
| При выключенном зажигании из ЭБУ гибридной системы поступает сигнал ST.
| - Жгут проводов или разъем
- ЭБУ гибридной системы
- ЭБУ распределения питания
|

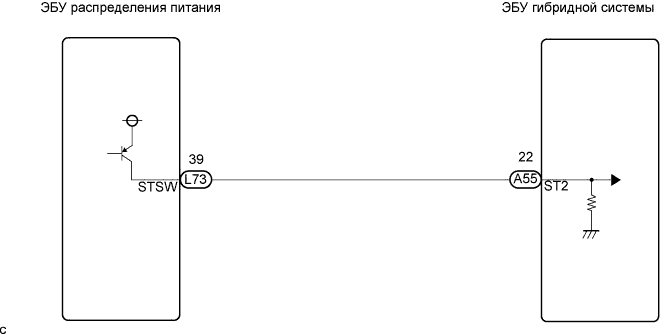

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРЕДОСТЕРЕЖЕНИЕ:
- Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.
- После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.
- УКАЗАНИЕ:
- Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.

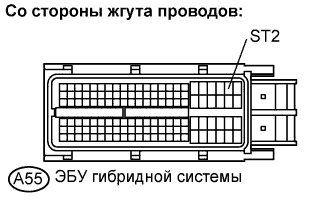

| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (НАПРЯЖЕНИЕ НА КОНТАКТЕ ST2) |
Отсоедините разъем A55 от ЭБУ гибридной системы.
Измерьте напряжение в соответствии со значениями, приведенными в таблице, когда зажигание выключено.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Заданные условия
|
ST2 (A55-22) - масса
| Менее 1 В
|

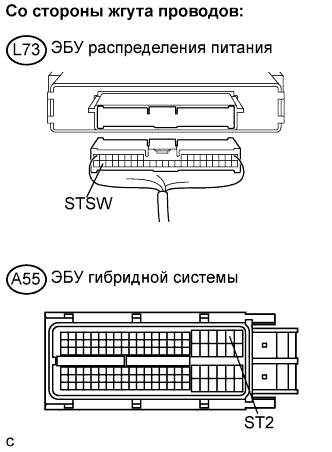

| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ – ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ) |
Отсоедините разъем L73 от ЭБУ распределения питания.
Измерьте напряжение в соответствии со значениями, приведенными в таблице, когда зажигание выключено.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Заданные условия
|
ST2 (A55-22) или STSW (L73-39) - масса
| Менее 1 В
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ |
|
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Считайте и запишите коды DTC и данные фиксированного набора параметров.
Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC / Clear
| 4.СНОВА ПРОВЕРЬТЕ ВЫВОДИМЫЕ DTC |
Выключите зажигание и оставьте автомобиль "как есть" примерно на 5 с.
Включите зажигание (IG) снова.
Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC.
Еще раз проверьте DTC.
- Результат:
- DTC P0617-142 выводится вновь.
