АУДИОВИЗУАЛЬНАЯ СИСТЕМА - Цепь микрофона между верхним распределительным блоком и многофункциональным дисплеем |
ОПИСАНИЕ
Данная цепь направляет сигнал микрофона от микрофона на многофункциональный дисплей. Она также подает питание с многофункционального дисплея на микрофон.
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (МИКРОФОН - МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ) |
Отсоедините разъем Y6 микрофона.
Отсоедините разъем L47 дисплея.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L47-9 (MACC) - Y6-19 (ACC)
| Менее 1 Ом
|
L47-11 (MIN+) - Y6-3 (MI1+)
| Менее 1 Ом
|
L47-10 (MIN-) - Y6-2 (MIC-)
| Менее 1 Ом
|
L47-9 (MACC) - масса
| 10 кОм или более
|
L47-11 (MIN+) - масса
| 10 кОм или более
|
L47-10 (MIN-) - масса
| 10 кОм или более
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|

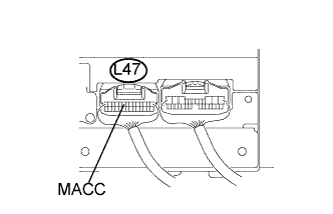

| 2.ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ (НАПРЯЖЕНИЕ НА КОНТАКТЕ MACC) |
Подсоедините разъем L47 дисплея.
Измерьте напряжение на дисплее.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
L47-9 (MACC) - масса
| Зажигание включено (ACC)
| 4-6 В
|
| | ЗАМЕНИТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ |
|
|
| OK |
|
|
|
| ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРОЦЕДУРЕ ПРОВЕРКИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
