СИСТЕМА НАВИГАЦИИ - Цепь сигнала скорости автомобиля между многофункциональным дисплеем и щитком приборов |
ОПИСАНИЕ
Во время движения многофункциональный дисплей управляет работой переключателей, получая сигнал скорости автомобиля от щитка приборов.

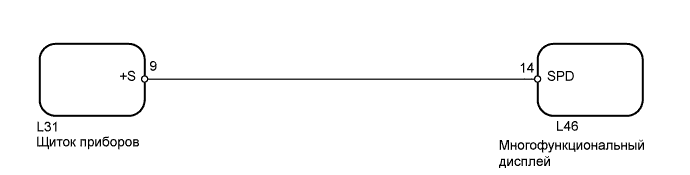

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ РАБОТУ СПИДОМЕТРА |
Проверьте работу спидометра на щитке приборов во время движения.
- OK:
- Фактическая скорость автомобиля совпадает со скоростью, указываемой спидометром.
- УКАЗАНИЕ:
- Датчик скорости автомобиля функционирует нормально при нормальной индикации на спидометре.
| | ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ" (Нажмите здесь) |
|
|
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ - ЩИТОК ПРИБОРОВ) |

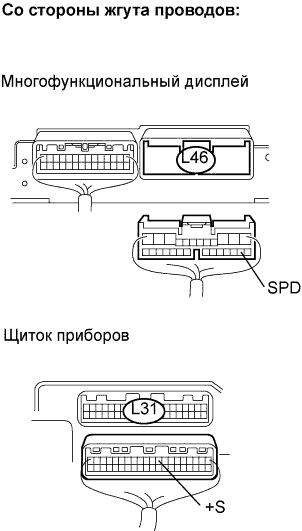

Отсоедините разъем L46 дисплея.
Отсоедините разъем L31 щитка приборов.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L46-14 (SPD) - L31-9 (+S)
| Менее 1 Ом
|
L46-14 (SPD) - масса
| 10 кОм или более
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРОЦЕДУРЕ ПРОВЕРКИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
