Система Навигации Подробное Описание Окна Диагностики

Электрооборудование Автомобиля. Lexus GS450h GWS191
Навигация. Lexus GS450h GWS191

  1. ПРОВЕРКА СИСТЕМЫ

  1. ПРОВЕРКА ДИСПЛЕЯ

  1. ПРОВЕРКА СИСТЕМЫ НАВИГАЦИИ

Система Навигации -- Подробное Описание Окна Диагностики


УКАЗАНИЕ:
  1. Данный раздел содержит подробное описание окон дисплея в режиме диагностики.
  2. Данные рисунки могут отличаться от отображаемых на дисплее вашего автомобиля в зависимости от настроек и опций устройства. В связи с этим, некоторые определенные области не могут быть отображены в точности так, как вы их видите на своем дисплее.

ПРОВЕРКА СИСТЕМЫ

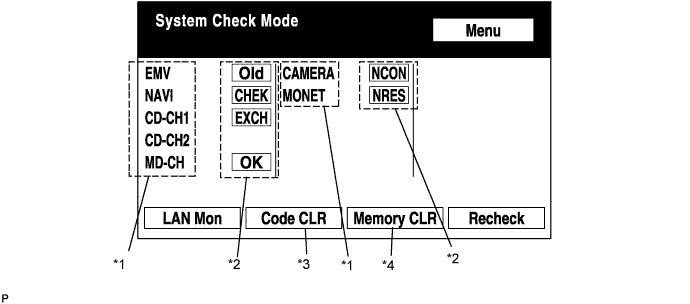

  1. Окно режима проверки системы


    Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики


    1. Названия устройств и аппаратные адреса/*1

      УКАЗАНИЕ:
      1. Отображаются имена зарегистрированных устройств.
      2. Если название устройства неизвестно, отображается его физический адрес.

      Адрес №
      		Наименование
      		Адрес №
      		Наименование
      110
      		EMV
      		120
      		AVX
      128
      		1DIN TV
      		140
      		AVN
      144
      		G-BOOK
      		178
      		NAVI
      17C
      		MONET
      		190
      		AUDIO H/U
      1AC
      		CAMERA-C
      		1B0
      		Rr-TV
      1C0
      		Rr-CONT
      		19D
      		BT-HF
      1C4
      		PANEL
      		1C6
      		G/W
      1C8
      		FM-M-LCD
      		1D8
      		CONT-SW
      1EC
      		Кузов
      		118
      		EMVN
      1F1
      		XM
      		1F2
      		SIRIUS
      230
      		TV-TUNER
      		240
      		CD-CH2
      250
      		DVD-CH
      		280
      		CAMERA
      360
      		CD-CH1
      		3A0
      		MD-CH
      17D
      		TEL
      		440
      		DSP-AMP
      530
      		ETC
      		1F6
      		RSE
      1A0
      		DVD-P
      		1D6
      		ЧАСЫ
      238
      		DTV
      		480
      		AMP

    2. Результат проверки/*2

      УКАЗАНИЕ:
      Отображаются коды результатов для всех устройств.

      Результат
      		Значение
      		Действие
      OK
      		Устройство не отправило код DTC (кроме кодов DTC связи от AVC-LAN).
      		-
      EXCH
      		Устройство выдает DTC типа "замена".
      		Посмотрите код DTC в "Unit Check Mode" (режим проверки устройства) и замените устройство.
      CHEK
      		Устройство выдает DTC типа "проверка".
      		Определите код DTC в окне "Unit Check Mode" (режим проверки устройства).
      NCON
      		Устройство присутствовало ранее, но не реагирует в режиме диагностики.
      1. Проверьте жгут проводов питания устройства.
      2. Проверьте цепь AVC-LAN устройства.
      Old
      		Устройство выдает DTC типа "старый".
      		Определите код DTC в окне "Unit Check Mode" (режим проверки устройства).
      NRES
      		Устройство отвечает в режиме диагностики, но не выдает коды DTC.
      1. Проверьте жгут проводов питания устройства.
      2. Проверьте цепь AVC-LAN устройства.

    3. Код стерт/*3

      1. Имеющиеся коды DTC стираются.
      2. Нажмите и удерживайте кнопку "Code CLR" (сброс кода) в течение 3 секунд.

    4. Память пуста/*4

      1. Стираются текущие и прошлые коды DTC и названия зарегистрированных подключенных устройств.
      2. Нажмите и удерживайте выключатель "Memory CLR" (сброс памяти) в течение 3 секунд.

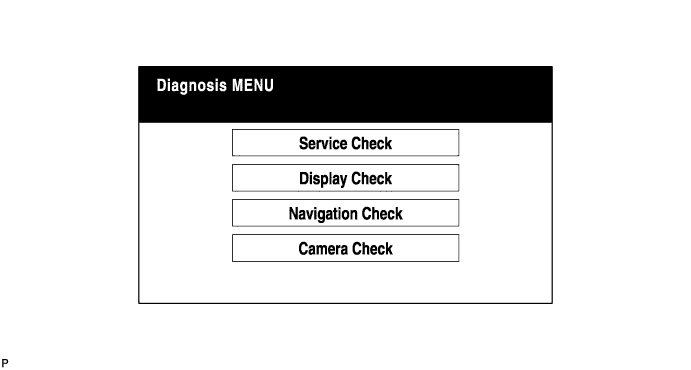

  2. Окно "Diagnosis MENU" (меню диагностики)


    Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики

    УКАЗАНИЕ:
    Каждое устройство становится недоступным для выбора или не отображается на основании настроек устройства.

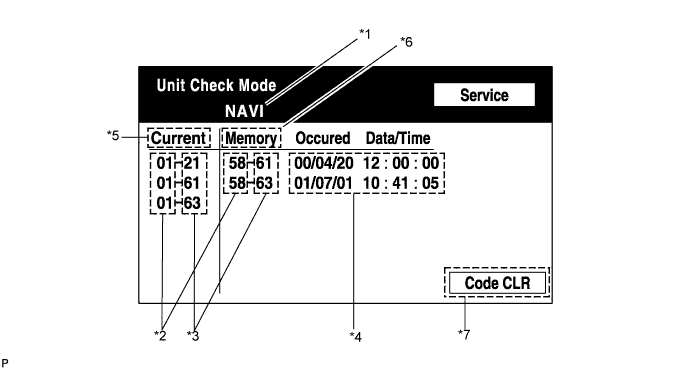

  3. Окно режима проверки устройства


    Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики


    Описание окна:
    Дисплей
    		Описание
    Название устройства/*1
    		Целевое устройство
    Сегмент/*2
    		Логический адрес целевого устройства
    DTC/*3
    		DTC (диагностический код неисправности)
    Метка времени/*4
    		Отображаются время и дата предыдущего кода DTC (год отображается в 2-значном формате).
    Текущий код/*5
    		При проверке отображаются выданные коды DTC.
    Предыдущий код/*6
    		Отображаются результаты диагностики памяти и записанные коды DTC.
    Переключатель сброса результатов диагностики/*7
    		Удержание данного переключателя нажатым в течение 3 секунд стирает данные памяти диагностики для заданного устройства (стираются отображаемые данные и результаты диагностики системы).

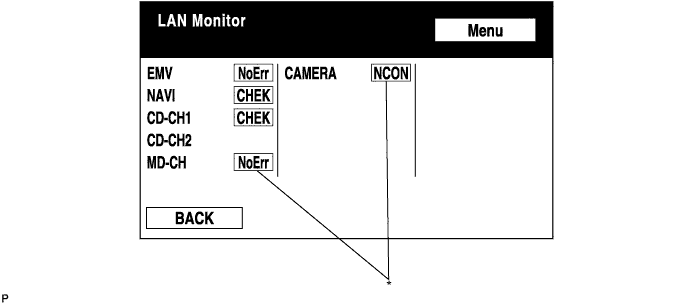

  4. Окно "LAN Monitor" (проверка ЛВС) (исходное)


    Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики


    1. Результат проверки/*

      УКАЗАНИЕ:
      Показаны результаты проверки всех устройств.

      Результат
      		Значение
      		Действие
      No Err (OK) (нет ошибки)
      		Нет кодов DTC связи.
      		-
      CHEK
      		Устройство выдает DTC типа "проверка".
      		Определите код DTC в окне "Unit Check Mode" (режим проверки устройства).
      NCON
      		Устройство присутствовало ранее, но не реагирует в режиме диагностики.
      1. Проверьте жгут проводов питания устройства.
      2. Проверьте цепь AVC-LAN устройства.
      Old
      		Устройство выдает DTC типа "старый".
      		Определите код DTC в окне "Unit Check Mode" (режим проверки устройства).
      NRES
      		Устройство отвечает в режиме диагностики, но не выдает коды DTC.
      1. Проверьте жгут проводов питания устройства.
      2. Проверьте цепь AVC-LAN устройства.


  5. Окно "LAN Monitor" (проверка ЛВС) (отдельное)


    Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики


    Описание окна:
    Дисплей
    		Описание
    Название устройства/*1
    		Целевое устройство
    Сегмент/*2
    		Целевой логический адрес
    DTC/*3
    		DTC (диагностический код неисправности)
    Вспомогательный код (адрес устройства)/*4
    		Физический адрес, хранящийся с кодом DTC (при отсутствии адреса на дисплее ничего не отображается).
    Контрольный номер соединения /*5
    		Номер проверки соединения, хранящийся вместе с DTC
    Возникновение кода DTC/*6
    		Количество сохранений одного кода DTC
    Переключатель сброса результатов диагностики/*7
    		Удержание данного переключателя нажатым в течение 3 секунд стирает данные памяти диагностики для заданного устройства (стираются отображаемые данные и результаты диагностики системы).

ПРОВЕРКА ДИСПЛЕЯ

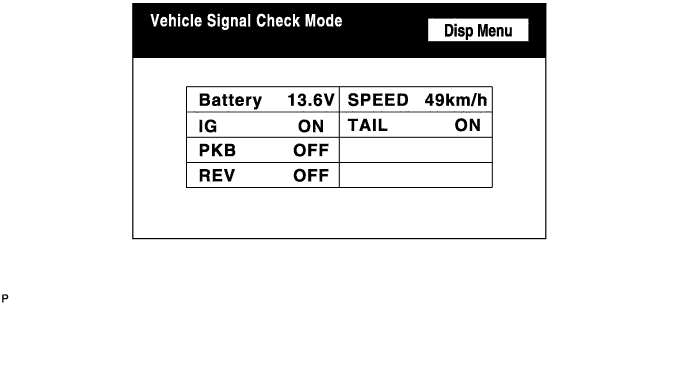

  1. Окно режима проверки сигналов автомобиля


    Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики


    Описание окна:
    Наименование
    		Описание
    Аккумуляторная батарея
    		Отображается напряжение аккумуляторной батареи.
    PKB
    		Отображается состояние стояночного тормоза ON/OFF (ВКЛ/ВЫКЛ).
    REV
    		Отображается состояние ON/OFF (ВКЛ/ВЫКЛ) сигнала заднего хода.
    IG
    		Отображается состояние ON/OFF (ВКЛ/ВЫКЛ) выключателя зажигания.
    TAIL
    		Отображается состояние ON/OFF (ВКЛ/ВЫКЛ) сигнала TAIL (задние огни) (переключатель света фар).
    SPEED
    		Отображается скорость автомобиля в км/час.
    УКАЗАНИЕ:
    1. Отображаются только позиции, имеющие функцию передачи сигнала.
    2. Данное окно обновляется один раз в секунду по мере изменения сигналов, выдаваемых автомобилю.

ПРОВЕРКА СИСТЕМЫ НАВИГАЦИИ

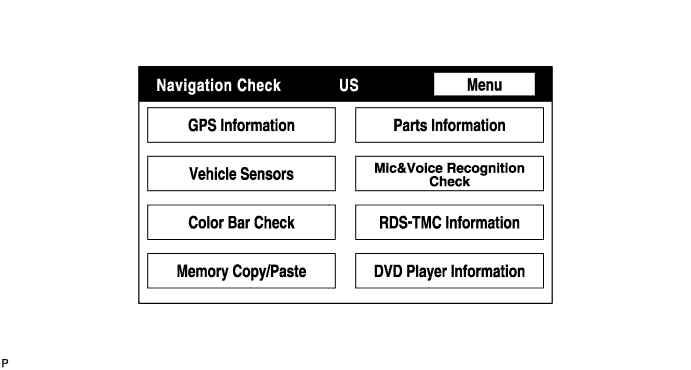

  1. Окно проверки системы навигации


    Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики

    УКАЗАНИЕ:
    Каждое устройство становится недоступным для выбора или не отображается на основании настроек устройства.

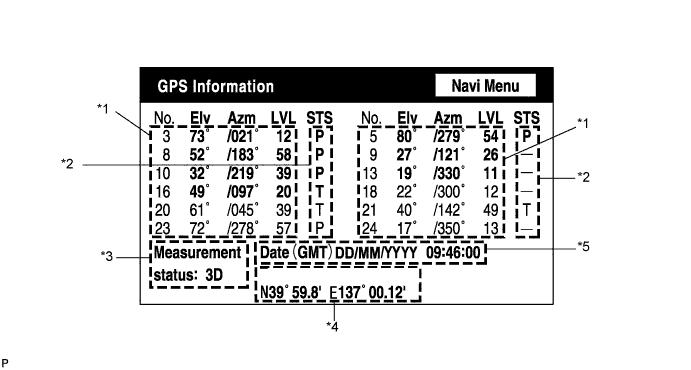

  2. Окно информации о GPS


    Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики


    1. Спутниковая информация/*1
      В окне отображается информация максимум от 12 спутников. Данная информация включает номер целевого спутника GPS, угол возвышения, направление и уровень сигнала.

    2. Состояние приема/*2

      Модель DENSO:
      Дисплей
      		Описание
      T
      		Система принимает сигнал GPS, но не использует его для определения местонахождения.
      P
      		Система использует сигнал GPS для определения местонахождения.
      -
      		Система не может принять сигнал GPS.

      Модель AISIN AW:
      Дисплей
      		Описание
      01H
      		Система не может принять сигнал GPS.
      02H
      		Система отслеживает спутник.
      03H
      		Система принимает сигнал GPS, но не использует его для определения местонахождения.
      04H
      		Система использует сигнал GPS для определения местонахождения.

      Данные измерений/*3
      Дисплей
      		Описание
      2D
      		Используется двумерный метод определения местонахождения.
      3D
      		Используется трехмерный метод определения местонахождения.
      NG
      		Данные о местонахождении не могут использоваться.
      Error
      		Произошла ошибка при приеме.
      -
      		Любое другое состояние.

      Данные о местоположении/*4
      Дисплей
      		Описание
      Положение
      		Отображается широта и долгота текущего местоположения.

      Календарная дата/*5
      Дисплей
      		Описание
      Дата
      		Отображается дата/время по Гринвичу (GMT), полученные от спутника GPS. Отображаются 4 последние цифры.

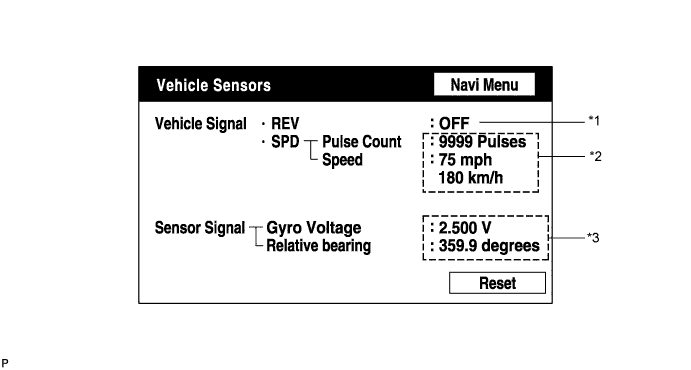

  3. Окно датчиков автомобиля


    Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики


    Сигнал автомобиля:
    Дисплей
    		Описание
    REV/*1
    		Отображается состояние ON/OFF (ВКЛ/ВЫКЛ) сигнала REV (заднего хода).
    SPD/*2
    		Отображается состояние сигнала SPD.

    Сигнал датчика:
    Дисплей
    		Описание
    Гиродатчик/*3
    		Отображается состояние выхода гиродатчика (когда автомобиль едет прямо или неподвижен, напряжение около 2,5 В).
    УКАЗАНИЕ:
    Сигналы обновляются один раз в секунду только при изменении сигналов датчиков автомобиля.

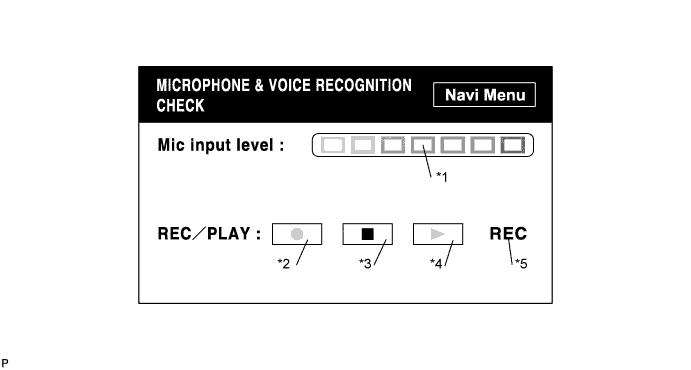

  4. Окно проверки микрофона и распознавания голоса


    Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики


    Описание окна:
    Дисплей
    		Описание
    Индикатор входного уровня микрофона /*1
    		Входной уровень микрофона дискретизируется каждые 100 мс, а результат отображается на восьмиступеньчатой шкале.
    Переключатель "запись" /*2
    		Начинает запись.
    Переключатель "стоп" /*3
    		Прекращает запись.
    Переключатель "воспроизведение" /*4
    		Воспроизводит записанную звуковую информацию.
    Индикатор записи /*5
    		Включен во время записи.
    УКАЗАНИЕ:
    1. Функция записи с микрофона включена, когда отображается данное окно.
    2. Ни один переключатель, кроме "стоп", не может быть нажат при записи или воспроизведении.
    3. При отсутствии записанной информации переключатель "воспроизведение" также не может быть нажат.
    4. Запись прекращается через 5 секунд или при нажатии переключателя "стоп".

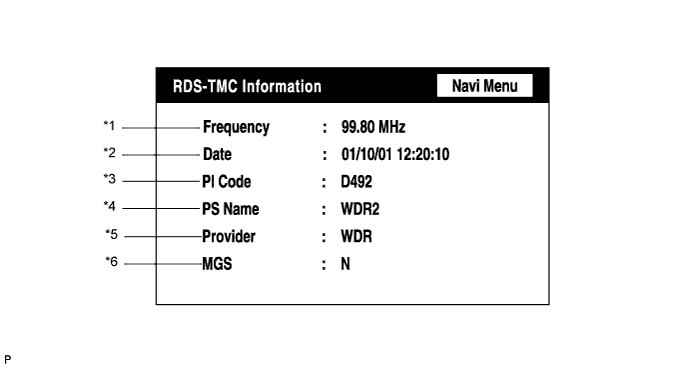

  5. Окно отображения данных о RDS-TMC (модели для стран Европы)


    Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики


    Частота/*1:
    Дисплей
    		Описание
    Частота
    		Отображается последняя полученная частота, на которой обнаружен сигнал RDS-TMC.

    Дата обновления/*2:
    Дисплей
    		Описание
    Дата
    		Отображаются последние дата и время обнаружения сигнала TMC (среднее время по Гринвичу).

    Код PI/*3:
    Дисплей
    		Описание
    Код PI
    		Отображается код опознавания станции (для определения содержания программы).

    Название PS/*4:
    Дисплей
    		Описание
    Название PS
    		Отображается название станции радиовещания.

    Название провайдера/*5:
    Дисплей
    		Описание
    Название провайдера
    		Отображается название провайдера TMC (источника информации TMC) (макс. 8 знаков).

    MGS/*6:
    Дисплей
    		Описание
    MGS
    		Отображается последняя зона радиоприема. В зависимости от зоны приема отображаются буквы "N", "R" и/или "U".
    "N" обозначает местный уровень, "R" - областной уровень, и "U" - уровень города. Если применимы 2 или 3 уровня, отображаются все применимые буквы.
    УКАЗАНИЕ:
    1. Если радиоволна никогда не принималась, для всех пунктов отображается знак "-".
    2. В режиме DTC информация RDS-TMC не обновляется.

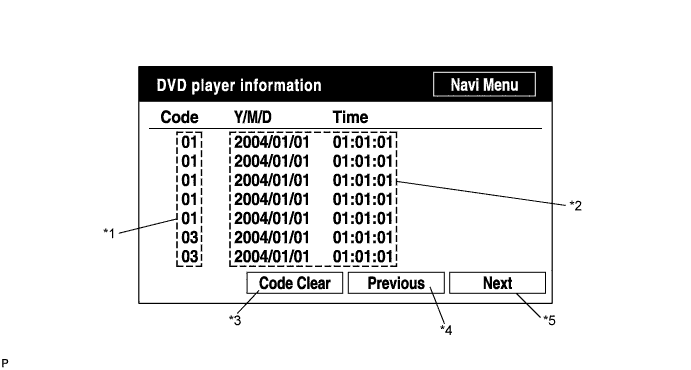

  6. Окно отображения информации о DVD-проигрывателе


    Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики


    Описание окна:
    Дисплей
    		Описание
    Код неисправности/*1
    		Отображается код, соответствующий неисправности. Более подробное описание приводится в "Описании кодов неисправности".
    Время возникновения/*2
    1. Отображается дата (год, месяц, день) и время (час, мунута, секунда) регистрации кода неисправности в качестве метки времени (среднее время по Гринвичу).
    2. Отображаемые дата и время получены от GPS-приемника.
    Выключатель удаления кодов неисправности/*3
    		Удерживание данного выключателя нажатым в течение 3 секунд приводит к удалению всех данных о коде.
    Выключатель "назад"/*4
    		Отображается предыдущее окно. Если текущее окно является начальным, данный выключатель неактивен.
    Выключатель "далее"/*5
    		Отображается следующее окно. Если текущее окно является последним, данный выключатель неактивен.

    Описание кодов неисправности:
    Код
    		Неисправность
    		Действие по устранению
    01
    		Не распознается
    		Замените ЭБУ системы навигации.
    03
    		Не считывается
    		Выполните проверку, рассмотренную для кода DTC 58-42 (см. стр. Нажмите здесь).
    УКАЗАНИЕ:
    Эта функция проверки проигрывателя DVD-дисков предназначена для ЭБУ системы навигации.
