Dtc B1651/33 Неисправность Ручного Выключателя Системы Srs
ОПИСАНИЕ
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (ОБРЫВ)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ НА В+)
ПРОВЕРЬТЕ ЦИЛИНДР ВЫКЛЮЧАТЕЛЯ СИСТЕМЫ SRS
ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS
DTC B1651/33 Неисправность ручного выключателя системы SRS |
ОПИСАНИЕ
Ручной выключатель системы SRS включает центральный блок управления системы SRS и цилиндр выключателя подушки безопасности.С помощью этой цепи при необходимости переднюю подушку безопасности пассажира можно отключить, установив ручной выключатель системы SRS в положение OFF (ВЫКЛ).Если передняя подушка безопасности пассажира отключена, включается контрольная лампа выключения передней подушки безопасности пассажира, чтобы уведомить пассажира.Код DTC B1651/33 регистрируется при обнаружении неисправности цепи выключателя системы SRS.№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
B1651/33
| При выполнении одного из следующих условий:
- Центральный блок управления системы SRS получает сигнал короткого замыкания, сигнал обрыва, сигнал короткого замыкания на массу или на B+ в цепи выключателя системы SRS в течение 2 с.
- Неисправность выключателя системы SRS
- Неисправность центрального блока управления системы SRS
| - Жгут проводов панели приборов
- Цилиндр выключателя системы SRS
- Центральный блок управления системы SRS
|

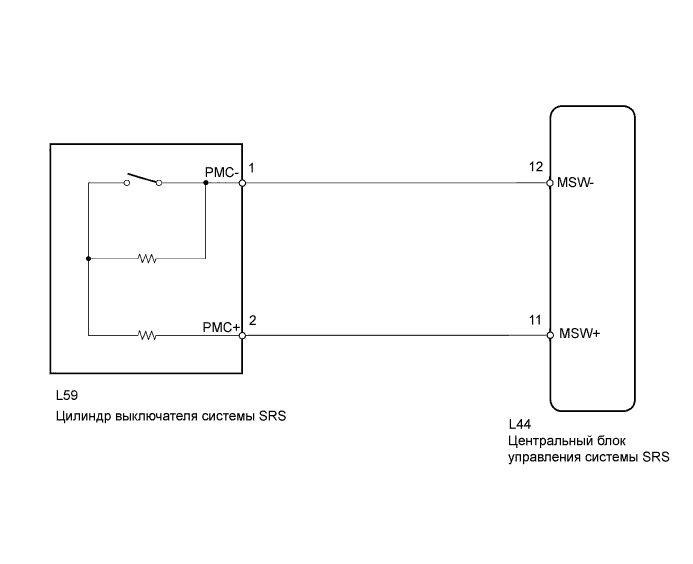

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- УКАЗАНИЕ:
- Контакты L78-11 (MSW+) и L78-12 (MSW-) разъема "B" в данной цепи имеют механизм предотвращения срабатывания. Данный механизм можно использовать для проверки наличия обрыва цепи в жгуте проводов. Данный механизм необходимо освободить в случае выполнения проверки на короткое замыкание, короткое замыкание на массу или на В+.
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (ОБРЫВ) |
Выключите зажигание.
Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
Отсоедините разъемы от центрального блока управления системы SRS и цилиндра выключателя системы SRS.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|

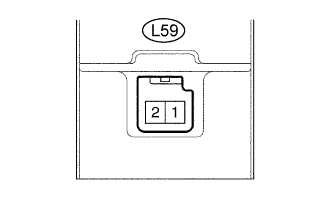

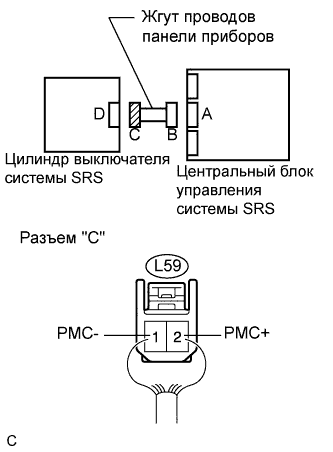

L59-2 (PMC+) - L59-1 (PMC-)
| Менее 1 Ом
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ |
|
|
2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ) |
Разомкните механизм предотвращения срабатывания, встроенный в разъем "B".
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|

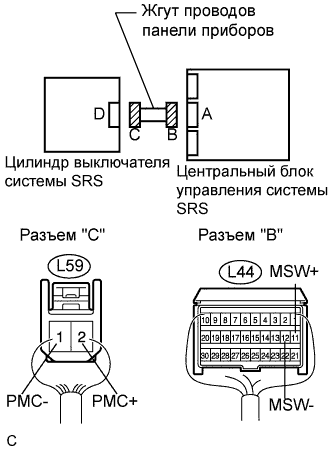

L59-2 (PMC+) - L59-1 (PMC-)
| 1 МОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ |
|
|
3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ) |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L59-2 (PMC+) - масса
| 1 МОм или более
|
L59-1 (PMC-) - масса
| 1 МОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ |
|
|
4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ НА В+) |
Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
Включите зажигание (IG).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
L59-2 (PMC+) - масса
| Зажигание включено (IG)
| Менее 1 В
|
L59-1 (PMC-) - масса
| Зажигание включено (IG)
| Менее 1 В
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ |
|
|
5.ПРОВЕРЬТЕ ЦИЛИНДР ВЫКЛЮЧАТЕЛЯ СИСТЕМЫ SRS |
Выключите зажигание.
Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Состояние ручного выключателя системы SRS
| Заданные условия
|
L59-2 (PMC+) - L59-1 (PMC-)
| Выключатель системы SRS включен (передняя подушка безопасности пассажира активна)
| 360–16,8 Ом
|
L59-2 (PMC+) - L59-1 (PMC-)
| Выключатель системы SRS выключен (передняя подушка безопасности пассажира неактивна)
| 90–16,8 Ом
|
| ЗАМЕНИТЕ ЦИЛИНДР ВЫКЛЮЧАТЕЛЯ СИСТЕМЫ SRS |
|
|
6.ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |
Подсоедините разъемы к центральному блоку управления системы SRS и цилиндру выключателя системы SRS.
Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
Включите зажигание (IG) и подождите не менее 60 секунд.
Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).
Выключите зажигание.
Включите зажигание (IG) и подождите не менее 60 секунд.

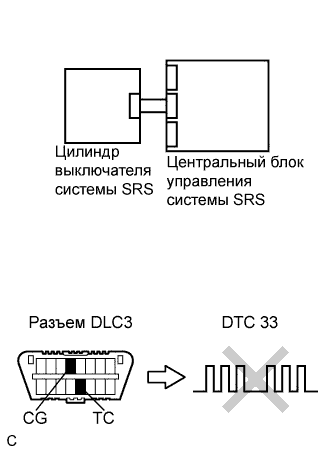

Проверьте коды DTC (см. стр. Нажмите здесь).
- OK:
- DTC B1651/33 не выводится.
- УКАЗАНИЕ:
- В этот момент могут выводиться другие коды, кроме B1651/33, которые не связаны с данной проверкой.
| ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |
|
|
OK |
|
|
|
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ |
|
