Система Управления Электрическими Стеклоподъемниками Функция Управления При Выключении Зажигания Действует Даже Тогда, Когда Не Выполняются Необходимые Условия

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ФУНКЦИЮ УПРАВЛЕНИЯ ПОСЛЕ ВЫКЛЮЧЕНИЯ ЗАЖИГАНИЯ

ПРОВЕРЬТЕ РАБОТУ ВЫКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ

ОПИСАНИЕ

1. Главный переключатель сети мультиплексной связи подает питание к электродвигателям стеклоподъемников в течение 43 секунд после выключения зажигания. Однако, главный выключатель прекращает подачу питания при возникновении одного из следующих условий: 1) дверь водителя или переднего пассажира открывается в течение 43 секунд; 2) в течение 43 секунд в правый главный ЭБУ кузова поступает сигнал от выключателя освещения проема передней двери. Тем не менее, если функция автоматического управления была задействована до истечения 43 секунд, ее выполнение не прерывается до полного завершения.

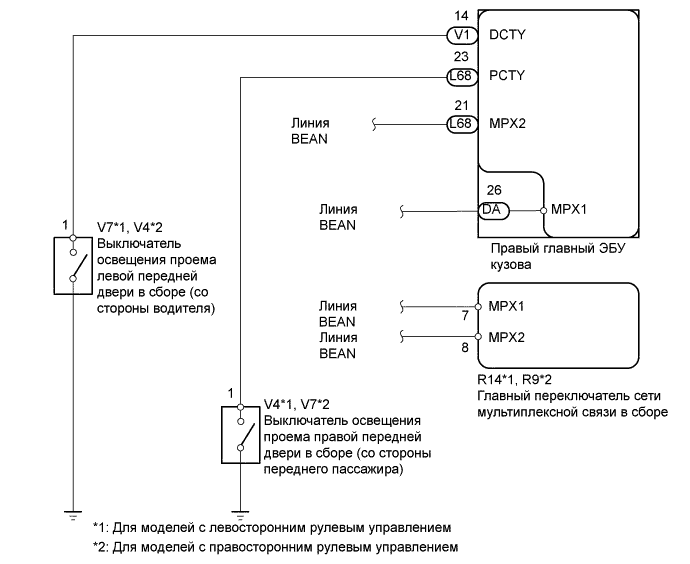

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Проверьте работу электрических стеклоподъемников после выключения зажигания.



   Результат

   Результат	Следующий шаг
   Дверь водителя или переднего пассажира открывается в течение 43 секунд, но электрический стеклоподъемник продолжает работать	А
   Прошло 43 секунды, но электрический стеклоподъемник продолжает работать	B

1. Откройте дверь со стороны водителя и убедитесь, что лампа индивидуального освещения горит.


   OK:

   Лампа индивидуального освещения горит.


2. Откройте дверь со стороны переднего пассажира и убедитесь, что лампа индивидуального освещения горит.


   OK:

   Лампа индивидуального освещения горит.


1. Замените главный выключатель новым.


   OK:

   Функция управления при выключении зажигания работает нормально.
