Система Помощи При Парковке Схема Системы

Электрооборудование Автомобиля. Lexus GS450h GWS191
Помощь При Парковке Мониторинг. Lexus GS450h GWS191

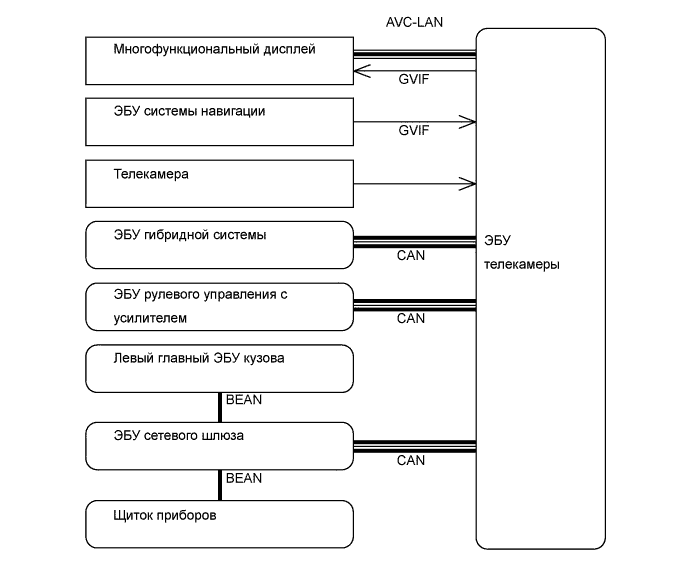

Система Помощи При Парковке -- Схема Системы



Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Схема Системы


Таблица обмена данными
Передающий ЭБУ
Принимающий ЭБУ
Сигнал
Метод передачи данных
ЭБУ телекамеры
Многофункциональный дисплей
Сигнал положения автомобиля
AVC-LAN
Датчик угла поворота рулевого колеса
ЭБУ телекамеры
Сигнал угла поворота рулевого колеса
CAN
ЭБУ гибридной системы
ЭБУ телекамеры
  1. Сигнал положения рычага переключения передач
  2. Сигнал данных о языке
CAN
Щиток приборов
ЭБУ телекамеры
Сигнал скорости автомобиля
BEAN / сигнал
ЭБУ рулевого управления
ЭБУ телекамеры
Сигнал рулевого управления с переменным передаточным числом
CAN
Левый главный ЭБУ кузова
ЭБУ телекамеры
Сигнал данных о языке
BEAN - CAN
