Система Помощи При Парковке -- Регулировка



1. РЕГУЛИРОВКА СИСТЕМЫ

  1. Систему помощи при парковке можно настроить в окне диагностики системы навигации.

  1. При выполнении следующих действий требуется настройка и проверка в окне диагностики.

    Наименование детали
    		Принцип работы
    		Регулируемый параметр
    Телекамера
    1. Замена
    2. Угол установки телекамеры был изменен вследствие снятия и установки телекамеры и т.п.
    		Оптическая ось телекамеры (регулировка положения камеры)
    ЭБУ телекамеры
    		Замена
    1. Нейтральная точка рулевого управления, сохраненная в памяти
    2. Сохранение максимального левого и правого углов поворота
    3. Оптическая ось телекамеры (регулировка положения камеры)


2. ПОДГОТОВКА К РЕГУЛИРОВКЕ
УКАЗАНИЕ:
Полоса для регулировки используется только в случае настройки оптической оси камеры.


    Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Регулировка

  1. Остановите автомобиль и выровняйте положение колес.

  1. Установите полосу для регулировки.

    Номинальный режим:
    A: 1190 +-5 мм (46,85 +-0,20 дюйма)
    B: 2000 +-5 мм (78,74 +-0,20 дюйма)
    УКАЗАНИЕ:
    1. Положите на землю кусок ленты, которая будет использоваться в качестве полосы для регулировки. Ширина и длина ленты должны составлять 25 +-5 мм (0,98 +-0,20 дюйма) и 2000 +-5 мм (78,74 +-0,20 дюйма), соответственно.
      Проверьте отображение цвета ленты на дисплее автомобиля и подберите ленту, которую легко можно рассмотреть на экране.
    2. Перед парковкой автомобиля подвигайте его взад-вперед, чтобы убедиться, что колеса и рулевое колесо выровнены.


3. ЗАПУСК ДИАГНОСТИКИ


    Lexus GS450h GWS191

  1. Запустите двигатель.

  1. Запустите систему диагностики (см. стр. Нажмите здесь).

  1. В меню диагностики выберите "Camera Check" (проверка камеры).



4. УСТАНОВИТЕ УГОЛ ПОВОРОТА РУЛЕВОГО КОЛЕСА


    Lexus GS450h GWS191

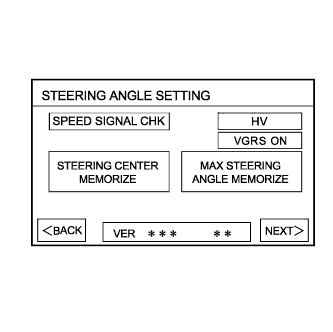

  1. Выполните операцию STEERING CENTER MEMORIZE (сохранить нейтральное положение рулевого колеса).

    1. Убедитесь, что рулевое колесо отцентровано, и нажмите "STEERING CENTER MEMORIZE" (сохранить нейтральное положение рулевого колеса).

      УКАЗАНИЕ:
      1. При снятии/установке и замене телекамеры настройка угла поворота рулевого колеса не требуется. Нажмите "NEXT" в окне настройки угла поворота. Текущий угол поворота сохраняется как нейтральное положение рулевого колеса, когда появляется окно настройки угла поворота. Перед переходом к окну настройки угла поворота удостоверьтесь, что рулевое колесо находится в нейтральном положении.
      2. Только при сохранении нейтрального положения рулевого колеса система не сохранит его, пока операция не будет выполнена от "NEXT" до "OK".
      3. При отображении сообщения "SPEED SIGNAL CHK" (проверка сигнала скорости) сначала нажмите "SPEED SIGNAL CHK", а затем "MAX STEERING ANGLE MEMORIZE" (сохранение максимального угла поворота). На дисплее не появится следующий экран, пока данная процедура не будет завершена.


    Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Регулировка

  1. Выполните операцию MAX STEERING ANGLE MEMORIZE (сохранение максимального угла поворота).

    1. После настройки нейтрального положения рулевого колеса поверните до упора рулевое колесо по часовой стрелке и нажмите "MAX STEERING ANGLE MEMORIZE" (сохранение максимального угла поворота). Теперь максимальный угол поворота сохранен.

      УКАЗАНИЕ:
      Кнопка "NEXT" не реагирует на нажатие до тех пор, пока система не завершит сохранение нейтрального положения и максимального угла поворота рулевого колеса.

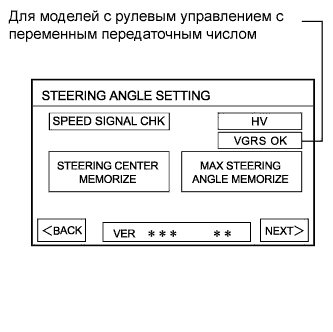

  1. Для моделей с рулевым управлением с переменным передаточным числом (VGRS):
    Выполните проверку VGRS.

    1. Убедитесь, что отображается сообщение "VGRS OK".
      При неисправности VGRS отображается сообщение "VGRS CHK", и при нажатии "NEXT" следующий экран не появляется.

      УКАЗАНИЕ:
      На автомобилях без VGRS ничего не отображается.


5. УСТАНОВИТЕ ПОЛОЖЕНИЕ КАМЕРЫ


    Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Регулировка

  1. Отрегулируйте угол крена.

    1. Нажимая кнопки A и B, поверните линию C так, чтобы она оказалась параллельна полосе регулировки (D).

  1. Отрегулируйте положение по вертикали и горизонтали.

    1. Нажимая на кнопки направления, сместите C так, чтобы полоса регулировки (D) оказалась в центре C.



6. VERIFY MODE (режим проверки)


Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Регулировка

  1. Проверьте рынок сбыта.

    1. EU/AUS: модели для стран Европы и Австралии

    2. CHINA: модели для Китая

    3. ZAF: модели для ЮАР

    4. DESTINATION CHK: невозможно установить рынок сбыта

      УКАЗАНИЕ:
      Если указанный на многофункциональном дисплее рынок сбыта не соответствует модели автомобиля, проверьте главный ЭБУ кузова.

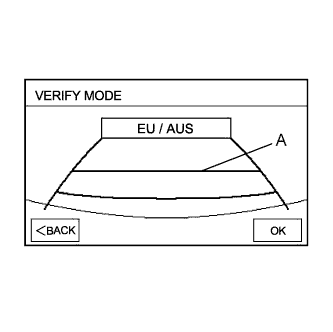

  1. Убедитесь, что "A" и полоса регулировки перекрываются.

    1. Если не установлено нейтральное положение рулевого колеса, выполните операции STEERING CENTER MEMORIZE (сохранить нейтральное положение рулевого колеса) и MAX STEERING ANGLE MEMORIZE (сохранение максимального угла поворота).
    2. Если "A" и полоса регулировки не совмещены, даже когда колеса установлены строго прямо, выполните операцию CAMERA POSITION SETTING (настройка положения камеры).

  1. Нажатие "OK" приводит к завершению настройки и возврату в меню диагностики.

    УКАЗАНИЕ:
    Обновление не завершится, пока не будет нажата кнопка "OK".
