Система Монитора Заднего Вида -- Контакты Эбу



ПРОВЕРЬТЕ ТЕЛЕКАМЕРУ В СБОРЕ

Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Монитора Заднего Вида Контакты Эбу

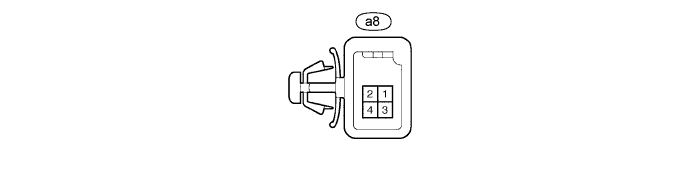

  1. Отсоедините разъем a8 телекамеры.

  2. Измерьте напряжение и сопротивление между всеми контактами разъема со стороны жгута проводов.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    CGND (a8-3) - масса
    		W - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    CB+ (a8-4) - CGND (a8-3)
    		B - W
    		Источник питания
    		Зажигание включено (IG), рычаг переключения передач в положении R
    		Приблиз. 6 В
    Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  3. Подсоедините разъем a8 телекамеры.

  4. Проверьте напряжение и частоту между каждым контактом разъема.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    CV+ (a8-2) - CV- (a8-1)
    		R - экран
    		Сигнал дисплея
    		Зажигание включено (IG), рычаг переключения передач в положении R
    		См. осциллограмму 1
    Если результат проверки не отвечает требованиям, возможно, неисправна телекамера.


    5. Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Монитора Заднего Вида Контакты Эбу

  5. С помощью осциллографа проверьте форму сигнала.

    Осциллограмма 1
    Параметр / Устройство
    		Содержание
    Обозначения (номера контактов)
    		CV+ (a8-2) - CV- (a8-1)
    Настройки прибора
    		0,2 В/дел., 0,2 мкс/дел.
    Режим
    		Зажигание включено (IG), рычаг переключения передач в положении R

ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ (см. стр. Нажмите здесь)
