Педаль Стояночного Тормоза (Для Правостороннего Рулевого Управления) Снятие

С помощью отвертки освободите 2 захвата и снимите крышку отверстия переднего ремня безопасности.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Наложите защитную ленту на щиток подушки вокруг крышки крепления ремня безопасности.

С помощью отвертки освободите 2 захвата и снимите крышку крепления ремня безопасности.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

С помощью ручки переключателя электропривода переместите сиденье таким образом, чтобы освободить доступ к болту крепления ремня безопасности.

Выверните болт и снимите крепление переднего ремня с катушкой и преднатяжителем в сборе.

Манипулируя ручкой переключателя электропривода сиденья, переместите сиденье в крайнее заднее положение.

С помощью отвертки отцепите 4 захвата и снимите передние щитки кронштейнов внутренней и наружной направляющих сиденья.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Выверните 2 болта с передней стороны от сиденья.

С помощью ручки переключателя электропривода сиденья переместите сиденье в крайнее переднее положение.

С помощью отвертки отцепите 4 захвата и снимите задние щитки кронштейнов внутренней и наружной направляющих сиденья.

Выверните 2 болта с задней стороны сиденья.

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода от отрицательного вывода аккумуляторной батареи (-) подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.

Отсоедините разъемы, расположенные под сиденьем. Затем снимите сиденье.

Отцепите 2 передних крепления подушки сиденья от кузова.

ПРИМЕЧАНИЕ:

Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.


2. Повторите рассмотренные действия для другого крепления.


Отцепите 2 задних крепления подушки сиденья от спинки сиденья.

Снимите подушку сиденья.

Удалите 2 заглушки, выверните 2 винта и снимите воздуховод.

С помощью отвертки освободите захваты и снимите молдинг.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Поверните рукоятку рычага переключения передач в направлении, указанном стрелкой, и снимите рукоятку.

Освободите 9 фиксаторов с помощью отвертки.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите верхнюю облицовку панели пола, а затем отсоедините разъем.

Выверните винт.

С помощью отвертки освободите 3 фиксатора и 3 захвата.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите отделочную накладку.

Выверните винт.

С помощью отвертки освободите 4 фиксатора и 3 захвата.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите отделочную накладку.

Освободите 4 фиксатора с помощью отвертки.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите панель вещевого ящика в облицовке туннеля пола, а затем отсоедините разъем.

С помощью отвертки освободите 4 фиксатора и снимите воздуховод с дефлектором.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Выверните 4 болта и 2 винта.

Снимите вещевой ящик в облицовке туннеля пола, а затем отсоедините разъем.

С помощью отвертки отцепите 2 захвата и 4 фиксатора, и снимите боковую панель.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Выверните 2 винта.

Освободите 3 захвата.

Снимите нижнюю крышку, а затем отсоедините разъемы.

С помощью отвертки освободите 8 фиксаторов и захват.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Отсоедините трос управления замком капота от защитной накладки.

Снимите защитную накладку.

Выверните 4 болта и снимите подушку безопасности для защиты коленей водителя.

Отсоедините разъем.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Освободите 2 захвата и снимите воздуховод.

Выверните 4 болта и снимите подкос пола.

Отсоедините датчик от выпускной трубы (см. стр. Нажмите здесь).

Выверните 4 болта и отверните 4 гайки.

Отсоедините края приемной трубы от выпускного коллектора и снимите 2 прокладки.

Выверните 2 болта, снимите 2 пружины сжатия и снимите выпускную трубу и прокладку.

Отверните 4 гайки и снимите теплозащитный экран.

Используя SST, ослабьте регулировочную гайку настолько, чтобы ее можно было отвернуть рукой.

Специальный инструмент (SST):

09922-10010

УКАЗАНИЕ:

Используйте 2 одинаковых SST.

Нанесите метки на соединительный фланец трансмиссии, гибкую муфту и промежуточный вал.

Выверните 3 болта, снимите 3 шайбы и отверните 3 гайки.

ПРИМЕЧАНИЕ:

Карданный вал и гибкая муфта не должны разделяться.

Нанесите метки на соединительный фланец дифференциала, гибкую муфту и карданный вал.

Выверните 3 болта, снимите 3 шайбы и отверните 3 гайки.

ПРИМЕЧАНИЕ:

Карданный вал и гибкая муфта не должны разделяться.

Снимите 2 гасителя колебаний центрального опорного подшипника и 2 шайбы центрального опорного подшипника.

УКАЗАНИЕ:

В некоторых автомобилях шайбы центрального опорного подшипника не используются.

Отожмите вперед задний карданный вал, чтобы сжать его и снять с центрирующего штифта дифференциала.

ПРИМЕЧАНИЕ:

Отжимайте карданный вал строго вперед, чтобы трансмиссия и карданный вал были выровнены.

УКАЗАНИЕ:

Если фланец тяжело отделяется от гибкой муфты, отсоедините его отверткой.

Вытяните карданный вал наружу из задней части автомобиля.

ПРИМЕЧАНИЕ:

Промежуточный и карданный валы разделяться не должны.

Отсоедините держатель (с разъемами).

Отверните гайку, выверните 2 болта и снимите центральный блок управления системы SRS.

Отогните напольный коврик.

Отцепите 6 зажимов, выверните 4 болта и снимите панель

С помощью круглогубцев снимите стяжную пружину стояночного тормоза с амортизирующей пружиной.

Выверните 2 болта и отсоедините тросы привода стояночного тормоза № 2 и № 3 от уравнителя троса стояночного тормоза.

Сдвиньте резиновый чехол, как показано на рисунке.

Снимите уравнитель троса стояночного тормоза с троса привода стояночного тормоза № 1.

Выверните 2 болта, отверните 2 гайки и отсоедините от кузова трос привода стояночного тормоза № 1.

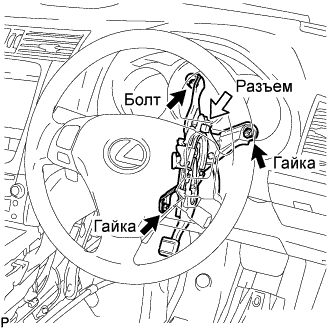

Отсоедините разъем.

Выверните болт, отверните 2 гайки и снимите педаль стояночного тормоза в сборе с кузова.
