Dtc B2602 Неисправность В Цепи Выключателя Разблокировки Ключа

Рулевое Управление. Lexus GS450h GWS191
Рулевая Колонка. Lexus GS450h GWS191

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ, НЕ ВЫВОДЯТСЯ ЛИ ДРУГИЕ DTC

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (СОСТОЯНИЕ ПЕРЕДАЧИ КОДА КЛЮЧА И СВЯЗИ С ВЫКЛЮЧАТЕЛЕМ ЗАЖИГАНИЯ)

СНОВА ПРОВЕРЬТЕ DTC

DTC B2602 Неисправность в цепи выключателя разблокировки ключа

DTC B2606 Неверный сигнал подтверждения кода ключа


ОПИСАНИЕ

Сигнал подтверждения кода ключа (ON (ВКЛ) или OFF (ВЫКЛ)) передается из ЭБУ распределения питания в мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты по шине передачи данных.
Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты использует этот сигнал для приведения в действие функции автоматического отвода/возврата.

№ DTC
Неисправность
Неисправный участок
B2602
Сохраняются оба указанных ниже условия:
  1. Сигнал подтверждения кода ключа отсутствует
  1. Зажигание включено (IG)
  1. Мультиплексная система передачи данных
  2. Система посадки и запуска
  3. Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты
B2606
Принимаются неверные сигналы IG и/или сигналы подтверждения кода ключа.
  1. Мультиплексная система передачи данных
  2. Система посадки и запуска
  3. Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты

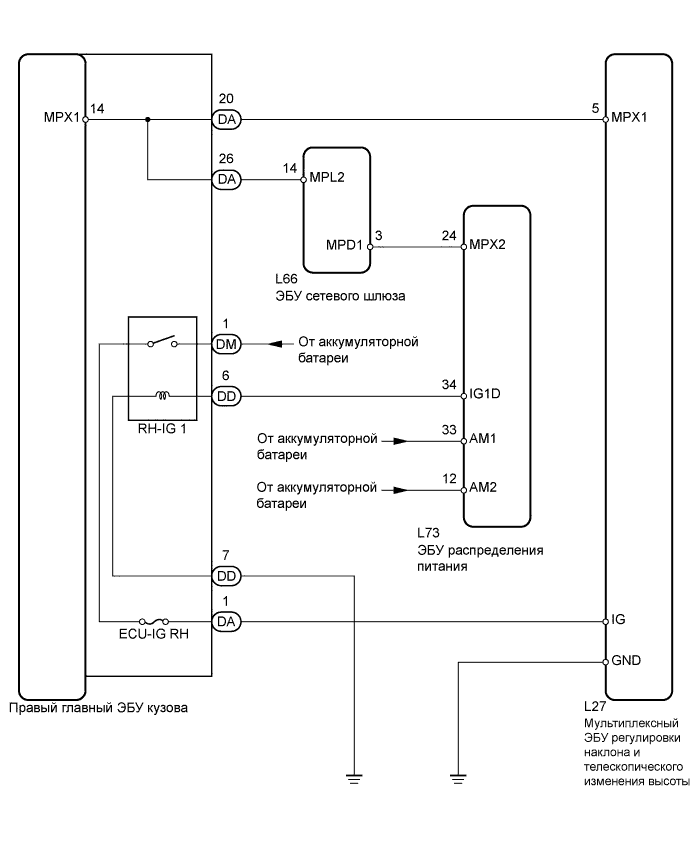

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления. Dtc B2602 Неисправность В Цепи Выключателя Разблокировки Ключа


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ, НЕ ВЫВОДЯТСЯ ЛИ ДРУГИЕ DTC
УКАЗАНИЕ:
Управление наклонной телескопической рулевой колонкой с электроприводом осуществляется с использованием мультиплексной системы передачи данных, поэтому, прежде чем приступать к поиску неисправностей, выполните диагностику мультиплексной системы передачи данных.

  1. Проверьте, выводится ли DTC B2621.

    Результат:
    Условие обнаружения DTC
    		Следующий шаг
    DTC не выводится
    		А
    Выводится код B2621
    		B
    УКАЗАНИЕ:
    1. Если выводится DTC B2621, сначала выполните поиск неисправностей для DTC B2621.
    2. DTC B2621 указывает на нарушение связи в системе наклонной телескопической рулевой колонки с электроприводом.


B
ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC
А


2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (СОСТОЯНИЕ ПЕРЕДАЧИ КОДА КЛЮЧА И СВЯЗИ С ВЫКЛЮЧАТЕЛЕМ ЗАЖИГАНИЯ)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и портативный диагностический прибор.

  1. Выберите параметры "Key Code Confirm (MPX)" и "IG Switch (MPX)" в списке Data List.

  1. По значениям на экране портативного диагностического прибора проверьте состояние связи.

    Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты
    Параметр
    		Измеряемая величина / диапазон индикации
    		Нормальное состояние
    		Замечание по диагностике
    Key Code Confirm (MPX)
    		Состояние сигнала подтверждения кода ключа / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): связь в норме
    OFF (ВЫКЛ): связь прервана
    		-
    IG Switch (MPX)
    		Состояние связи с выключателем зажигания / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): связь в норме
    OFF (ВЫКЛ): связь прервана
    		-
    OK:
    Отображается "ON" (ВКЛ).


NG
ПРОВЕРЬТЕ СИСТЕМУ ПОСАДКИ И ЗАПУСКА
OK


3.СНОВА ПРОВЕРЬТЕ DTC

  1. Сбросьте DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    DTC B2602 и/или B2606 не выводятся.


NG
ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ
OK

КОНЕЦ
