Жидкость Для Гибридной Трансмиссии Регулировка

Гибридная Система. Lexus GS450h GWS191
Гибридная Трансмиссия Трансмиссия В Блоке С Главной Передачей. Lexus GS450h GWS191

  1. ПЕРЕД ПОВТОРНЫМ ЗАПОЛНЕНИЕМ ТРАНСМИССИИ

  2. ВЫПОЛНИТЕ ПРОКАЧКУ ЖИДКОСТИ

  3. ПРОВЕРЬТЕ ТЕМПЕРАТУРУ ЖИДКОСТИ

  4. ПРОВЕРЬТЕ УРОВЕНЬ ЖИДКОСТИ

Жидкость Для Гибридной Трансмиссии -- Регулировка



1. ПЕРЕД ПОВТОРНЫМ ЗАПОЛНЕНИЕМ ТРАНСМИССИИ
  1. В данной трансмиссии используется фирменная жидкость для автоматической трансмиссии ATF WS от компании Тойота.
  2. После обслуживания трансмиссии необходимо заполнить трансмиссию необходимым количеством трансмиссионной жидкости.
  3. Если обнаружены утечки жидкости, перейдите к следующему шагу.
  4. Во время регулировки уровня жидкости автомобиль должен сохранять горизонтальное положение.
  5. При замене всей трансмиссии целиком выполните процедуру "ВЫПОЛНИТЕ ПРОКАЧКУ ЖИДКОСТИ".
    УКАЗАНИЕ:
    Новые трансмиссии поставляются уже заполненными трансмиссионной жидкостью.


2. ВЫПОЛНИТЕ ПРОКАЧКУ ЖИДКОСТИ

  1. Дайте двигателю поработать на холостом ходу при выключенной системе кондиционирования.

  1. Установите рычаг переключения передач в каждое положение диапазона передач для прокачки жидкости.

  1. Дайте двигателю поработать на холостом ходу, пока температура охлаждающей жидкости не достигнет 30°C (86°F). Чтобы проверить температуру жидкости, выполните описанную ниже процедуру.

    УКАЗАНИЕ:
    Перед запуском двигателя температура жидкости должна быть меньше 40°C (104°F).


3. ПРОВЕРЬТЕ ТЕМПЕРАТУРУ ЖИДКОСТИ

  1. При использовании портативного диагностического прибора:

    1. Выключите зажигание.

    2. Подсоедините портативный диагностический прибор к DLC3.

    3. Включите зажигание (IG).

    4. Включите портативный диагностический прибор.

    5. Выберите следующие элементы меню: Powertrain / Hybrid Control / Data List / T/M Oil Temperature.

    6. Проверьте температуру масла в механической трансмиссии.

    7. Дайте двигателю поработать на холостом ходу, пока температура охлаждающей жидкости не достигнет 30°C (86°F).



  1. Без использования портативного диагностического прибора (с помощью индикатора включенной передачи D):



      Lexus GS450h GWS191.Гибридная Трансмиссия Трансмиссия В Блоке С Главной Передачей.Гибридная Трансмиссия.Жидкость Для Гибридной Трансмиссии Регулировка

    1. С помощью SST соедините контакты TС и CG разъема DLC3.

      Специальный инструмент (SST):
      09843-18040

    2. Включите зажигание (READY).

    3. Переведите рычаг переключения передач из положения Р в положение D.



      4. Lexus GS450h GWS191

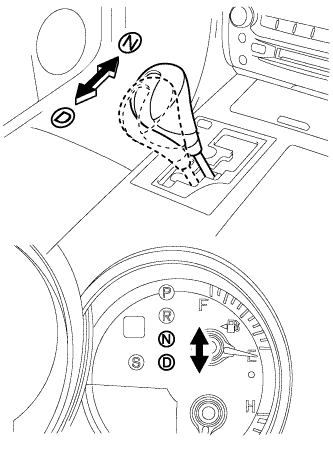

    4. Каждые 1,5 с в течение 6 с перемещайте рычаг переключения передач вперед-назад между положениями N и D.



      5. Lexus GS450h GWS191

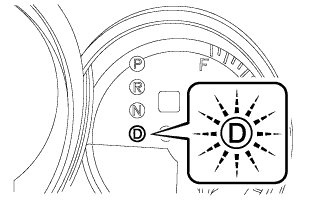

    5. Когда щиток приборов начнет определять температуру жидкости, на 2 секунды загорится индикатор положения D.

    6. Когда температура жидкости достигнет 30°C (86°F), индикатор положения D снова загорится, а после увеличения температуры свыше 40°C (104°F) начнет мигать.



4. ПРОВЕРЬТЕ УРОВЕНЬ ЖИДКОСТИ
ПРИМЕЧАНИЕ:
  1. Точно проверить уровень жидкости можно только, если температура жидкости не выходит за пределы диапазона 30-40°C (86-104°F).
  2. Не вставляйте наливной патрубок в наливное отверстие дальше, чем на 30 мм (1,18 дюйма), чтобы избежать контакта с движущимися деталями.


    Lexus GS450h GWS191.Гибридная Трансмиссия Трансмиссия В Блоке С Главной Передачей.Гибридная Трансмиссия.Жидкость Для Гибридной Трансмиссии Регулировка

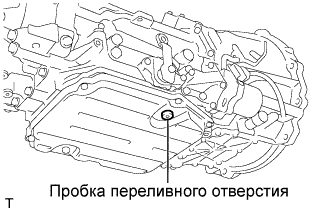

  1. На холостом ходу двигателя снимите пробку переливного отверстия и прокладку.

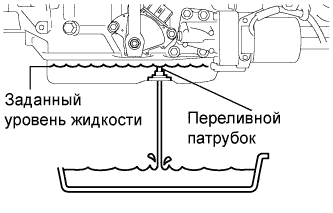

  1. Убедитесь в том, что жидкость вытекает из переливного патрубка.



  1. Подождите, пока струя вытекающей жидкости ослабеет, и жидкость начнет стекать каплями.
    Если жидкость не вытекает, выполните следующие действия.



      Lexus GS450h GWS191.Гибридная Трансмиссия Трансмиссия В Блоке С Главной Передачей.Гибридная Трансмиссия.Жидкость Для Гибридной Трансмиссии Регулировка

    1. Установите на место пробку переливного отверстия и прокладку.

    2. Выключите двигатель.



      3. Lexus GS450h GWS191.Гибридная Трансмиссия Трансмиссия В Блоке С Главной Передачей.Гибридная Трансмиссия.Жидкость Для Гибридной Трансмиссии Регулировка

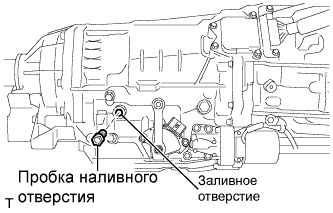

    3. Снимите пробку наливного отверстия и уплотнительное кольцо.



      4. Lexus GS450h GWS191.Гибридная Трансмиссия Трансмиссия В Блоке С Главной Передачей.Гибридная Трансмиссия.Жидкость Для Гибридной Трансмиссии Регулировка

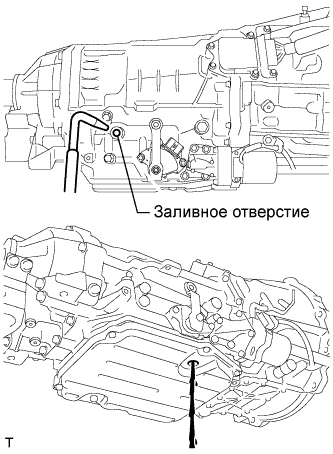

    4. Залейте жидкость в трансмиссию через наливное отверстие до тех пор, пока жидкость не начнет вытекать из переливного патрубка.

    5. Дайте двигателю поработать на холостом ходу.

    6. Подождите, пока струя вытекающей жидкости ослабеет, и жидкость начнет стекать каплями.



      7. Lexus GS450h GWS191.Гибридная Трансмиссия Трансмиссия В Блоке С Главной Передачей.Гибридная Трансмиссия.Жидкость Для Гибридной Трансмиссии Регулировка

    7. Снимите пробку переливного отверстия и прокладку.

    8. Подождите, пока жидкость не начнет вытекать из переливного патрубка.



      9. Lexus GS450h GWS191.Гибридная Трансмиссия Трансмиссия В Блоке С Главной Передачей.Гибридная Трансмиссия.Жидкость Для Гибридной Трансмиссии Регулировка

    9. Установите на место пробку наливного отверстия вместе с новым уплотнительным кольцом.

      Момент затяжки:
      39 Н*м{398 кгс*см, 29 фунт-сила-футов}

  1. Установите на место пробку переливного отверстия с новой прокладкой.

    Момент затяжки:
    20 Н*м{204 кгс*см, 15 фунт-сила-футов}
