DTC B2216 Доводчик двери багажника не работает надлежащим образом


ОПИСАНИЕ

УКАЗАНИЕ:
Под "дверью багажника" понимают дверь багажного отделения.
Доводчик двери багажника включает следующие компоненты: 1) электродвигатель доводчика двери багажника, который выполняет операции открывания и закрывания на основе сигналов, полученных с левого главного ЭБУ кузова, 2) двухпозиционные датчики положения (LOPN, LCLS), который проверяет положение вала электродвигателя доводчика, и 3) выключатель освещения проема двери багажника (LCTY), который посылает сигналы включения или выключения доводчика и включает освещение багажного отделения. Выключатель разблокировки двери (BDCY), встроенный в защелку двери багажника, определяет положение двери багажника: открыта или закрыта и передает сигналы ON (ВКЛ) / OFF (ВЫКЛ) на левый главный ЭБУ кузова.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2216
Неисправность доводчика двери багажника
  1. Левый главный ЭБУ кузова
  2. Доводчик двери багажника
  3. Жгут проводов

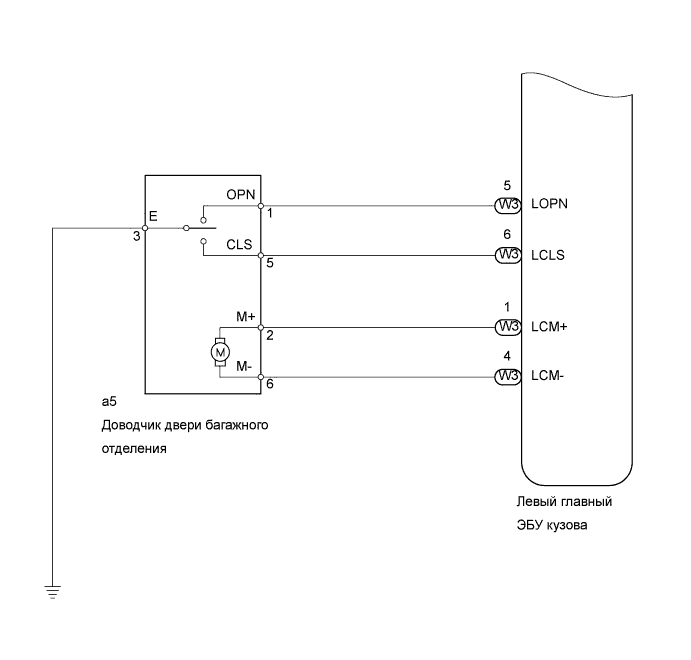

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения. Dtc B2216 Доводчик Двери Багажника Не Работает Надлежащим Образом


Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения. Dtc B2216 Доводчик Двери Багажника Не Работает Надлежащим Образом


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ДОВОДЧИК ДВЕРИ БАГАЖНИКА)

  1. Проверьте работу доводчика двери багажника в режиме DATA LIST.

    Левый главный ЭБУ кузова
    Параметр / Устройство
    		Измеряемый параметр / отображение на дисплее (диапазон)
    		Нормальное состояние
    		Замечание по диагностике
    Open Position Switch
    		Сигнал датчика положения механизма открывания двери багажника / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): дверь закрыта
    OFF (ВЫКЛ): дверь открыта
    		-
    Close Position Switch
    		Сигнал датчика положения механизма закрывания двери багажника / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): дверь открыта
    OFF (ВЫКЛ): дверь закрыта
    		-
    OK:
    На экране появляется сообщение "ON (ВКЛ)" (дверь багажника открыта/закрыта).


OK
ЗАМЕНИТЕ ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА
NG


2.ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ (TRK OPN, MPX-B)

  1. Извлеките плавкий предохранитель TRK OPN из левого главного ЭБУ кузова.

  1. Извлеките плавкий предохранитель MPX-B из блока реле моторного отсека № 1.

  1. Измерьте сопротивление предохранителей.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK

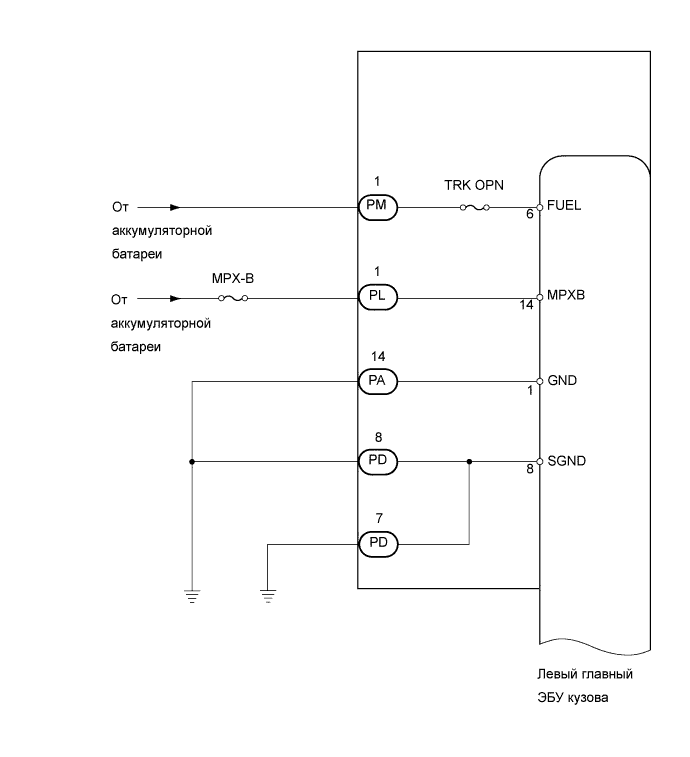

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения. Dtc B2216 Доводчик Двери Багажника Не Работает Надлежащим Образом

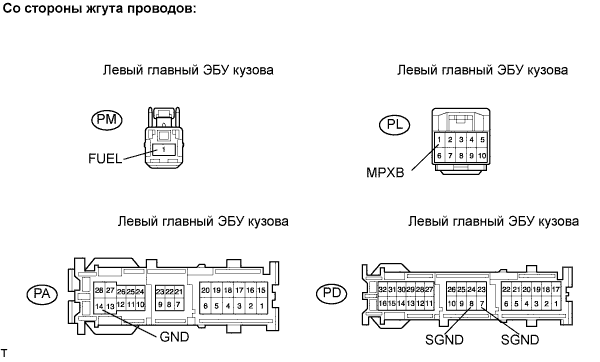

  1. Отсоедините разъемы PM, PL, PA и PD ЭБУ.

  1. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    PM-1 (FUEL) - масса
    		10-14 В
    PL-1 (MPXB) - масса
    		10-14 В
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    PA-14 (GND) - масса
    		Менее 1 Ом
    LD-7 (SGND) - масса
    		Менее 1 Ом
    PD-8 (SGND) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ И ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ (ДОВОДЧИК ДВЕРИ БАГАЖНИКА – ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА)
Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения. Dtc B2216 Доводчик Двери Багажника Не Работает Надлежащим Образом

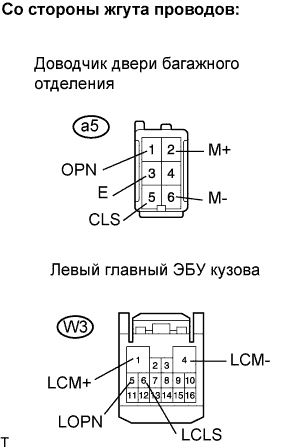

  1. Отсоедините разъем a5 доводчика.

  1. Отсоедините разъем W3 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    a5-1 (OPN) - W3-5 (LOPN)
    		Менее 1 Ом
    a5-5 (CLS) - W3-6 (LCLS)
    		Менее 1 Ом
    a5-3 (E) - масса
    		Менее 1 Ом
    a5-2 (M+) - W3-1 (LCM+)
    		Менее 1 Ом
    a5-6 (M-) - W3-4 (LCM-)
    		Менее 1 Ом
    a5-1 (OPN) - масса
    		10 кОм или более
    a5-5 (CLS) - масса
    		10 кОм или более
    a5-2 (M+) - масса
    		10 кОм или более
    a5-6 (M-) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ПРОВЕРЬТЕ ДОВОДЧИК ДВЕРИ БАГАЖНИКА (ЭЛЕКТРОДВИГАТЕЛЬ ДОВОДЧИКА ДВЕРИ БАГАЖНИКА)
Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения. Dtc B2216 Доводчик Двери Багажника Не Работает Надлежащим Образом

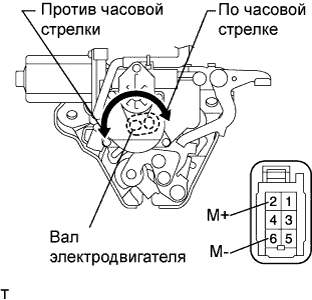

  1. Снимите доводчик двери багажника в сборе.

  1. Подайте напряжение с аккумуляторной батареи на электродвигатель доводчика и проверьте его работу.

    OK
    Условия измерений
    		Заданные условия
    Положительный (+) вывод аккумуляторной батареи → контакт 2
    Отрицательный (-) вывод аккумуляторной батареи → контакт 6
    		Вал электродвигателя вращается по часовой стрелке
    Отрицательный (-) вывод аккумуляторной батареи → контакт 6
    Положительный (+) вывод аккумуляторной батареи → контакт 2
    		Вал электродвигателя вращается против часовой стрелки


NG
ЗАМЕНИТЕ ДОВОДЧИК ДВЕРИ БАГАЖНИКА
OK


6.ПРОВЕРЬТЕ ДОВОДЧИК ДВЕРИ БАГАЖНИКА (ДОВОДЧИК ДВЕРИ БАГАЖНИКА)

Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения. Dtc B2216 Доводчик Двери Багажника Не Работает Надлежащим Образом

  1. Снимите доводчик двери багажника.

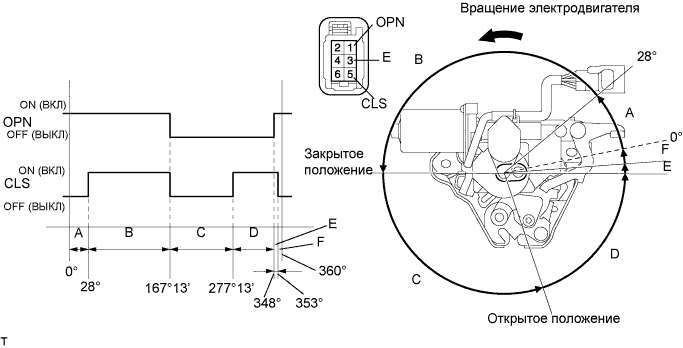

  1. Измерьте сопротивление между контактами выключателя в разных состояниях.

    Номинальное сопротивление:
    Выключатель механизма открывания
    Контакты для подключения диагностического прибора
    		Положение доводчика
    		Заданные условия
    1 - 3
    		A, B, E и F
    		Менее 1 Ом
    1 - 3
    		C и D
    		10 кОм или более
    Номинальное сопротивление:
    Выключатель доводчика
    Контакты для подключения диагностического прибора
    		Положение доводчика
    		Заданные условия
    1 - 5
    		B и D
    		Менее 1 Ом
    1 - 5
    		A, C, E и F
    		10 кОм или более


NG
ЗАМЕНИТЕ ДОВОДЧИК ДВЕРИ БАГАЖНИКА
OK

ЗАМЕНИТЕ ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА
