Аудиовизуальная Система Цепь Питания Компонентного Стереоусилителя

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛИ (RAD № 1, RAD № 2, ACC)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (УСИЛИТЕЛЬ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

ОПИСАНИЕ

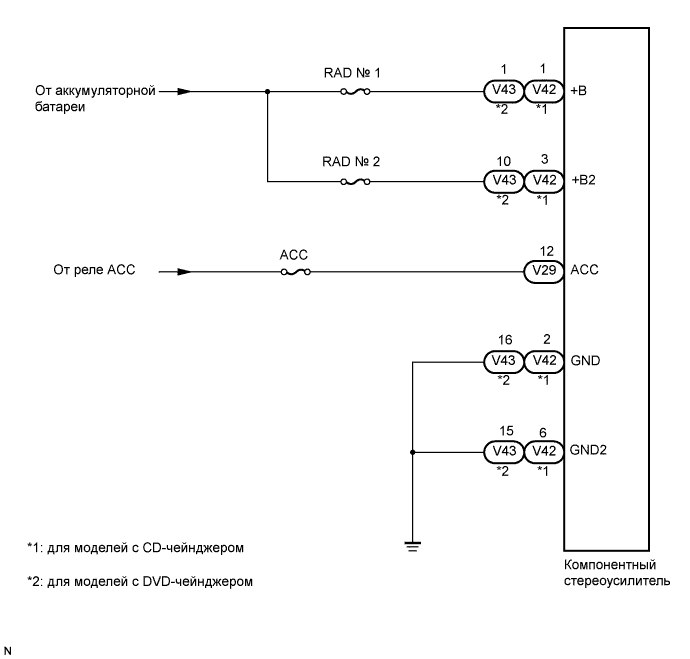

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Извлеките предохранитель RAD № 1 и RAD № 2 из распределительного блока № 1 моторного отсека.


2. Извлеките предохранитель ACC из правого главного ЭБУ кузова.


3. Измерьте сопротивление предохранителей.


   Номинальное сопротивление:

   Менее 1 Ом

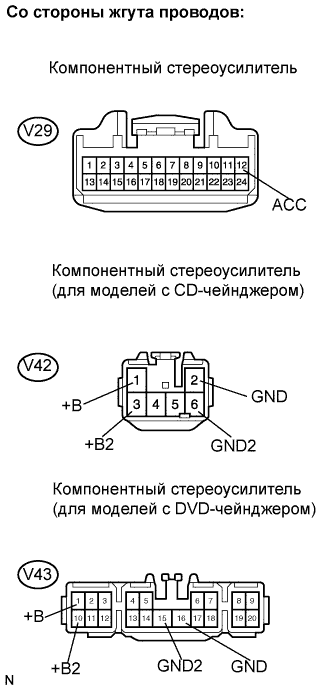

1. Отсоедините разъемы V29, V43 и V42 усилителя.


2. Измерьте сопротивление разъема со стороны жгута проводов.



   Номинальное сопротивление:

   Для моделей с CD-чейнджером:

   Контакты для подключения диагностического прибора	Заданные условия
   V42-2 (GND) - масса	Менее 1 Ом
   V42-6 (GND2) - масса	Менее 1 Ом

   Для моделей с DVD-чейнджером:

   Контакты для подключения диагностического прибора	Заданные условия
   V43-16 (GND) - масса	Менее 1 Ом
   V43-15 (GND2) - масса	Менее 1 Ом

3. Измерьте напряжение на разъемах со стороны жгута проводов.



   Номинальное напряжение:

   Для моделей с CD-чейнджером:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   V42-1 (+B) - масса	Всегда	10-14 В
   V42-3 (+B2) - масса	Всегда	10-14 В
   V29-12 (ACC) - масса	Зажигание включено (ACC)	10-14 В

   Для моделей с DVD-чейнджером:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   V43-1 (+B) - масса	Всегда	10-14 В
   V43-10 (+B2) - масса	Всегда	10-14 В
   V29-12 (ACC) - масса	Зажигание включено (ACC)	10-14 В
