АУДИОВИЗУАЛЬНАЯ СИСТЕМА - Цепь питания радиоприемника


ОПИСАНИЕ

Данная цепь обеспечивает питание для радиоприемника.

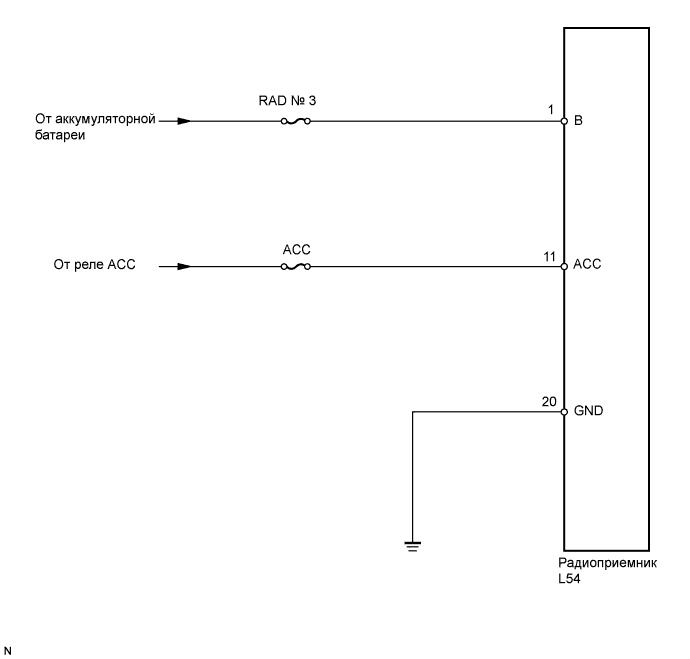

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Аудиовизуальная Система.Аудиовизуальная Система.Аудиовизуальная Система Цепь Питания Радиоприемника


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛИ (RAD NO. 3, ACC)

  1. Извлеките предохранитель RAD № 3 из левого главного ЭБУ кузова.

  1. Извлеките предохранитель ACC из правого главного ЭБУ кузова.

  1. Измерьте сопротивление предохранителей.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (РАДИОПРИЕМНИК – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    Lexus GS450h GWS191.Аудиовизуальная Система.Аудиовизуальная Система.Аудиовизуальная Система Цепь Питания Радиоприемника

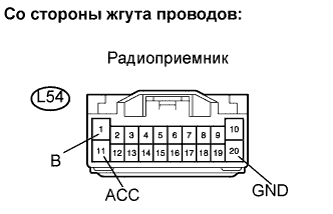

  1. Отсоедините разъем L54 приемника.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L54-20 (GND) - масса
    		Менее 1 Ом

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L54-1 (B) - масса
    		Всегда
    		10-14 В
    L54-11 (ACC) - масса
    		Зажигание включено (ACC)
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
