СИСТЕМА НАВИГАЦИИ - Цепь динамика голосового управления системой навигации |
ОПИСАНИЕ
Данная цепь используется при включенном голосовом управлении системой навигации.

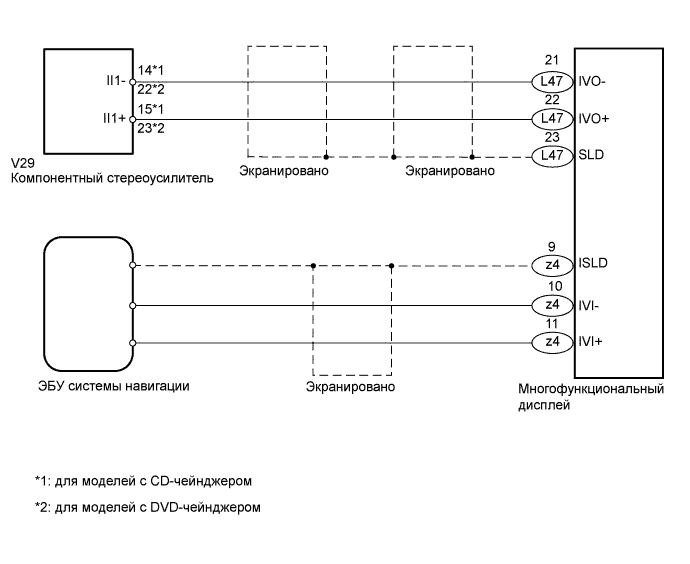

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ) |

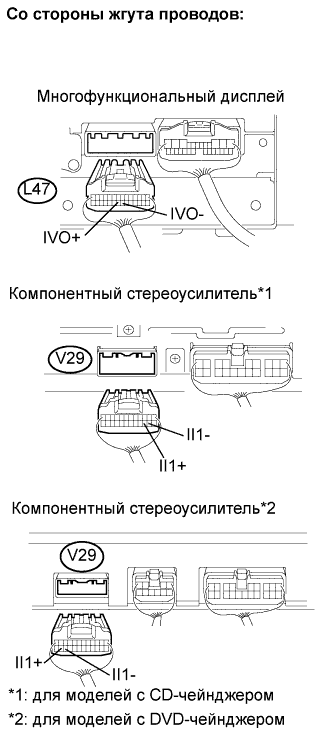

Отсоедините разъем L47 дисплея.
Отсоедините разъем V29 блока управления.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
- для моделей с CD-чейнджером:
Контакты для подключения диагностического прибора
| Заданные условия
|
L47-22 (IVO+) - V29-15 (II1+)
| Менее 1 Ом
|
L47-21 (IVO-) - V29-14 (II1-)
| Менее 1 Ом
|
L47-22 (IVO+) - масса
| 10 кОм или более
|
L47-21 (IVO-) - масса
| 10 кОм или более
|
- для моделей с DVD-чейнджером:
Контакты для подключения диагностического прибора
| Заданные условия
|
L47-22 (IVO+) - V29-23 (II1+)
| Менее 1 Ом
|
L47-21 (IVO-) - V29-22 (II1-)
| Менее 1 Ом
|
L47-22 (IVO+) - масса
| 10 кОм или более
|
L47-21 (IVO-) - масса
| 10 кОм или более
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРОЦЕДУРЕ ПРОВЕРКИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
