СИСТЕМА НАВИГАЦИИ - Цепь выключателя стояночного тормоза |
ОПИСАНИЕ
Эта цепь располагается между выключателем стояночного тормоза и многофункциональным дисплеем.

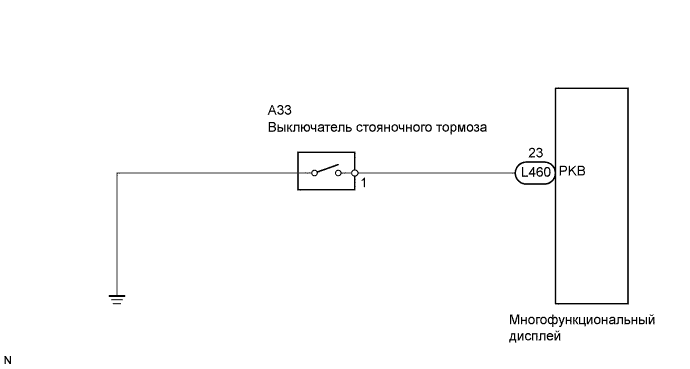

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
1.ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ СОСТОЯНИЯ ТОРМОЗНОЙ СИСТЕМЫ |
Убедитесь, что контрольная лампа состояния тормозной системы включается при нажатии педали стояночного тормоза и гаснет при отпускании.
- OK:
- Контрольная лампа состояния тормозной системы работает, как указано выше.
2.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА |

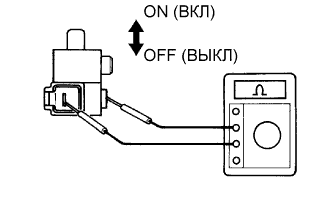

Снимите выключатель стояночного тормоза.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
Разъем выключателя – корпус выключателя
| Штырь не нажат
| Менее 1 Ом
|
Разъем выключателя – корпус выключателя
| Штырь нажат
| 10 кОм или более
|
| ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА |
|
|
3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ - ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА) |

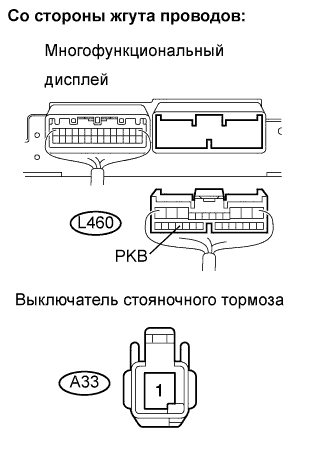

Отсоедините разъем L46 дисплея.
Отсоедините разъем A33 выключателя.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L46-23 (PKB) - A33-1
| Менее 1 Ом
|
L46-23 (PKB) - масса
| 10 кОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
OK |
|
|
|
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
