Система Навигации Режим Проверки Дисплея

Электрооборудование Автомобиля. Lexus GS450h GWS191
Навигация. Lexus GS450h GWS191

  1. ВОЙДИТЕ В РЕЖИМ ДИАГНОСТИКИ (см. стр. ).

  1. ПРОВЕРКА ДИСПЛЕЯ

  1. COLOR BAR CHECK (ПРОВЕРКА ЦВЕТОВОЙ ПОЛОСЫ)

  1. ПРОВЕРКА СЕНСОРНОГО ПЕРЕКЛЮЧАТЕЛЯ

  1. ПРОВЕРКА ПАНЕЛЬНОГО ПЕРЕКЛЮЧАТЕЛЯ

  1. ПРОВЕРКА СИГНАЛОВ АВТОМОБИЛЯ

Система Навигации -- Режим Проверки Дисплея


УКАЗАНИЕ:
  1. В данном режиме проверяется цветное отображение многофункционального дисплея.
  2. Данные рисунки могут отличаться от отображаемых на дисплее вашего автомобиля в зависимости от настроек и опций устройства. В связи с этим, некоторые определенные области не могут быть отображены в точности так, как вы их видите на своем дисплее.

ВОЙДИТЕ В РЕЖИМ ДИАГНОСТИКИ (см. стр. Нажмите здесь).

ПРОВЕРКА ДИСПЛЕЯ


    Lexus GS450h GWS191

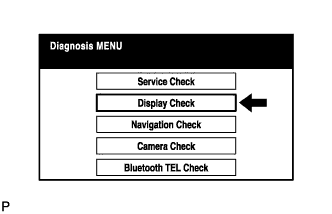

  1. В окне "Diagnosis MENU" (меню диагностики) выберите пункт меню "Display Check" (проверка дисплея).


COLOR BAR CHECK (ПРОВЕРКА ЦВЕТОВОЙ ПОЛОСЫ)


    Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Режим Проверки Дисплея

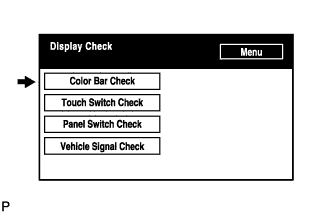

  1. Выберите пункт "Color Bar Check" (проверка цветовых полос) в меню "Display Check" (проверка дисплея).



    2. Lexus GS450h GWS191

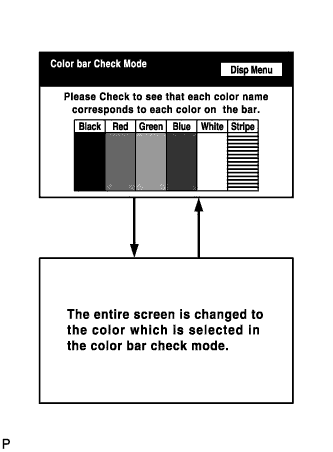

  2. Выберите цветовую полосу из меню "Color Bar Check Mode" (режим проверки цветовых полос).

  3. Проверьте отображенный цвет.

    УКАЗАНИЕ:
    1. Весь экран приобретает цвет выбранной полосы.
    2. Прикосновение к дисплею возвращает окно "Color Bar Check" (проверка цветовых полос).

ПРОВЕРКА СЕНСОРНОГО ПЕРЕКЛЮЧАТЕЛЯ


    Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Режим Проверки Дисплея

  1. Выберите пункт "Touch Switch Check" (проверка сенсорного переключателя) в меню "Display Check" (проверка дисплея).



    2. Lexus GS450h GWS191

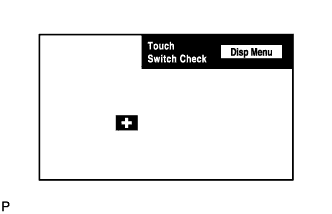

  2. Для проверки коснитесь любой точки открытой области дисплея при отображении окна "Touch Switch Check" (проверка сенсорного переключателя).

    УКАЗАНИЕ:
    В месте касания отображается знак "+".

ПРОВЕРКА ПАНЕЛЬНОГО ПЕРЕКЛЮЧАТЕЛЯ


    Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Режим Проверки Дисплея

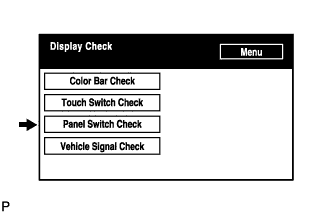

  1. Выберите пункт "Panel Switch Check" (проверка панельного переключателя) в окне "Display Check" (проверка дисплея).



    2. Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Режим Проверки Дисплея

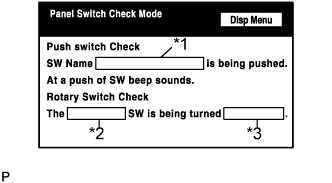

  2. Нажмите на каждый переключатель и проверьте, правильно ли отображается его название и состояние.

    Дисплей
    		Описание
    Название нажимного переключателя/*1
    1. Отображается название нажатого переключателя.
    2. При нажатии более одного переключателя на дисплее появится сообщение "MULTIPLE" (несколько).
    Название поворотного переключателя/*2
    		Отображается название поворотного переключателя
    Направление поворотного переключателя/*3
    		Отображается направление поворотного переключателя

ПРОВЕРКА СИГНАЛОВ АВТОМОБИЛЯ


    Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Режим Проверки Дисплея

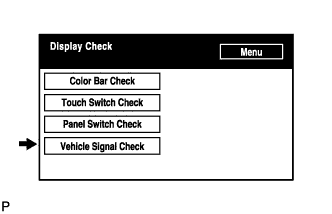

  1. Выберите пункт "Vehicle Signal Check" (проверка сигналов автомобиля) в меню "Display Check" (проверка дисплея).



    2. Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Режим Проверки Дисплея

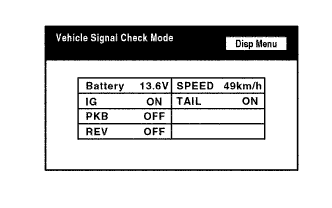

  2. Во время отображения окна "Vehicle Signal Check Mode" (режим проверки сигналов автомобиля) проверьте состояние сигналов от всех датчиков автомобиля.

    УКАЗАНИЕ:
    1. Отображаются только те параметры, которые имеют функцию отображения на дисплее.
    2. Данное окно обновляется один раз в секунду по мере изменения сигналов, выдаваемых автомобилю.
    3. Подробное описание данной функции приведено в разделе "ПОДРОБНОЕ ОПИСАНИЕ ОКНА ДИАГНОСТИКИ" (см. стр. Нажмите здесь).
