Система Навигации -- Проверка / Сброс Кодов Dtc


УКАЗАНИЕ:
  1. Данные рисунки могут отличаться от отображаемых на дисплее вашего автомобиля в зависимости от настроек и опций устройства. В связи с этим, некоторые определенные области не могут быть отображены в точности так, как вы их видите на своем дисплее.
  2. Если система не входит в режим диагностики, проверьте все устройства шины AVC-LAN и отремонтируйте или замените неисправные детали (см. стр. Нажмите здесь)
  3. После включения зажигания (IG) до запуска режима диагностики убедитесь, что карта отображается. В противном случае вы не сможете проверить некоторые параметры.

ЗАПУСК РЕЖИМА ДИАГНОСТИКИ

  1. Есть 2 способа запуска режима диагностики. Запустите данный режим с помощью одного из них.



    2. Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

  2. Метод 1

    1. Включите систему управления гибридной системой.

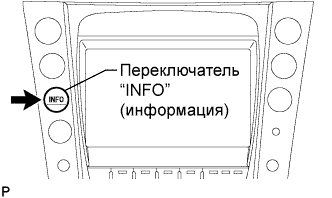

    2. Удерживая выключатель "INFO" нажатым, управляйте переключателем освещения: OFF (ВЫКЛ) → Включите (ON (ВКЛ)) → Выключите (OFF(ВЫКЛ)) → Включите (ON (ВКЛ)) → Выключите (OFF(ВЫКЛ)) → Включите (ON (ВКЛ)) → Выключите (OFF(ВЫКЛ)).

    3. Запускается режим диагностики, отображается окно "System Check Mode" (режим проверки системы). Проверка работы запускается автоматически, результаты отображаются.



  3. Метод 2

    1. Включите систему управления гибридной системой.



      2. Lexus GS450h GWS191

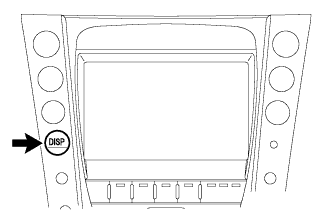

    2. Нажмите выключатель "DISP".



      3. Lexus GS450h GWS191

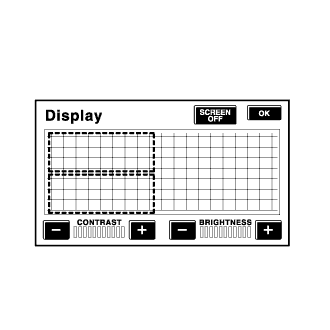

    3. Находясь в окне регулировки качества дисплея, коснитесь углов экрана в следующем порядке: верхний левый → нижний левый → верхний левый → нижний левый → верхний левый → нижний левый.

    4. Запускается режим диагностики, отображается окно "System Check Mode" (режим проверки системы). Проверка работы запускается автоматически, результаты отображаются.


ЗАВЕРШЕНИЕ РЕЖИМА ДИАГНОСТИКИ

  1. Есть 2 способа завершения режима диагностики. Воспользуйтесь одним из них.

    1. Выключите зажигание.

    2. Нажмите и удерживайте переключатель "DISP" в течение 3 секунд.


МЕНЮ ДИАГНОСТИКИ


    Lexus GS450h GWS191

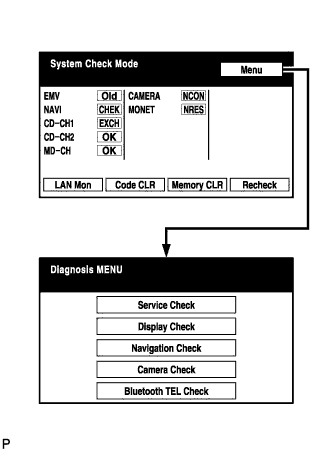

  1. Окно "Diagnosis MENU" (меню диагностики) отображается при нажатии выключателя "menu" (меню) в окне "System Check Mode" (режим проверки системы).


ПРОВЕРЬТЕ DTC


    Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

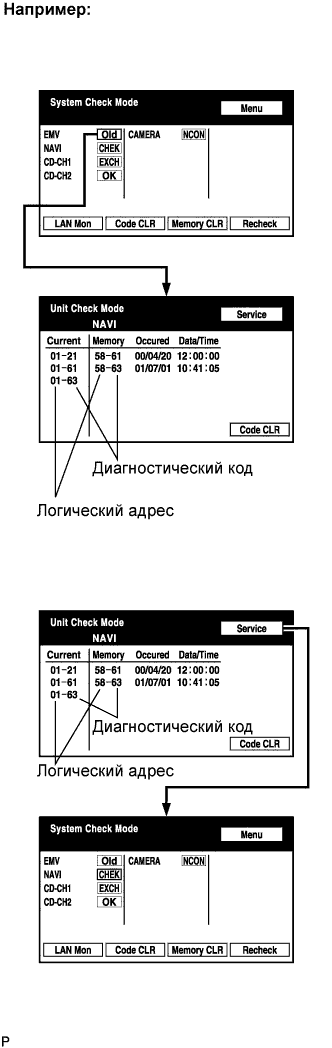

  1. Прочитайте результаты проверки системы.

    1. Если отображается результат "EXCH" (замена), "CHEK" (проверка) или "Old" (старый), нажмите на отображаемый результат проверки для просмотра результатов в окне "Unit Check Mode" (режим проверки устройства) и запишите их.

      УКАЗАНИЕ:
      1. Если для всех результатов проверки отображается "OK", перейдите к проверке DTC обмена данными.
      2. Если название устройства неизвестно, отображается его физический адрес.
      УКАЗАНИЕ:
      Для просмотра результатов проверки другого устройства нажмите кнопку "Service" для возврата в окно "System Check Mode" (режим проверки системы). Повторите этот шаг.


    2. Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

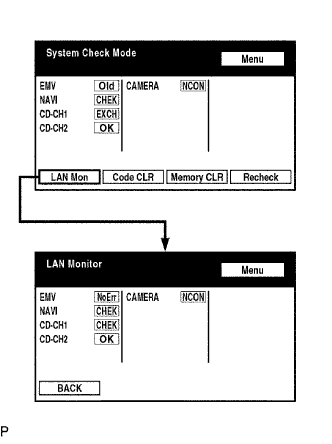

  2. Прочитайте результаты проверки диагностики системы передачи данных.

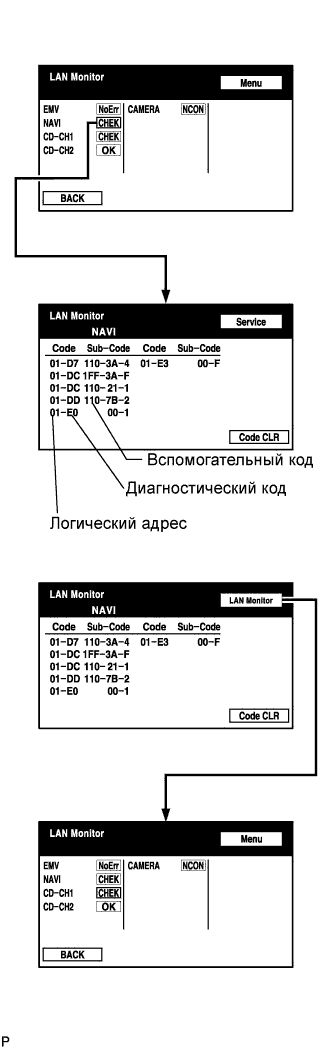

    1. Вернитесь в окно "System Check Mode" (режим проверки системы) и нажмите кнопку "LAN Mon" для входа в окно "LAN Monitor" (проверка ЛВС).



      2. Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

    2. Если отображается результат "CHEK" (проверка) или "Old" (старый), нажмите на отображаемый результат проверки для просмотра результатов в отдельном окне диагностики связи и запишите их.

      УКАЗАНИЕ:
      1. Если для всех результатов проверки отображается сообщение "No Err", система принимает решение, что DTC не имеет места.
      2. Вспомогательный код (соответствующего устройства) указывается посредством его физического адреса.
      3. Для просмотра результатов проверки другого устройства нажмите кнопку "Service" для возврата в окно "System Check Mode" (режим проверки системы). Повторите этот шаг.

СБРОС / ПОВТОРНАЯ ПРОВЕРКА КОДОВ DTC


    Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

  1. Сбросьте DTC

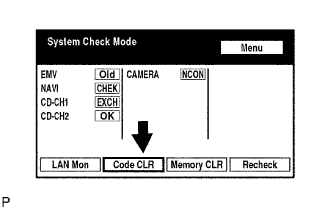

    1. Нажмите и удерживайте кнопку "Code CLR" (сброс кода) в течение 3 секунд.

    2. Результаты проверки стерты.



    2. Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

  2. Повторная проверка

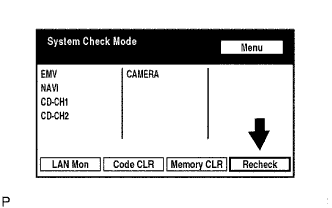

    1. Нажмите кнопку "Recheck".



      2. Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

    2. Убедитесь, что для всех диагностических кодов отображается "OK" во время отображения результатов проверки. Если для кода не отображается "OK", произведите поиск и устранение неисправностей еще раз.



      3. Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

    3. Для входа в окно "LAN Monitor" (проверка ЛВС) нажмите кнопку "LAN Mon".



      4. Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

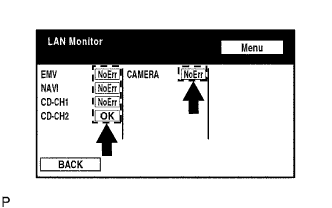

    4. Убедитесь, что для всех кодов выдается сообщение "No Err" (нет ошибок). Если для кода не отображается "No Err", произведите поиск и устранение неисправностей еще раз.
