Электрооборудование Автомобиля. Lexus GS450h GWS191
Аудиовизуальная Система. Lexus GS450h GWS191
Аудиовизуальная Система -- Контакты Эбу |
| ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ |

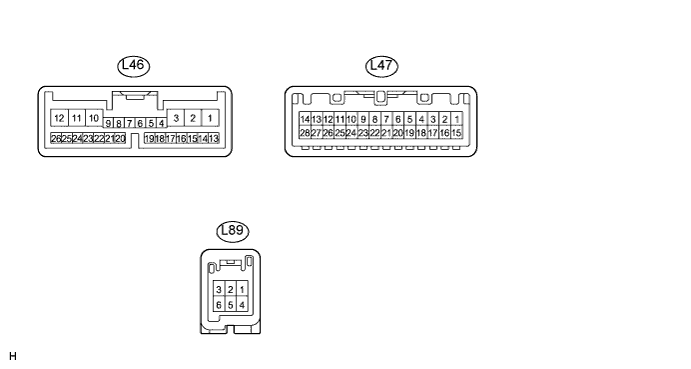

Отсоедините разъем L46 дисплея.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия +B1 (L46-1) - GND1 (L46-10) O - W-B Аккумуляторная батарея Всегда 10-14 В ACC (L46-2) - GND1 (L46-10) GR - W-B Вспомогательное оборудование (ON (ВКЛ)) Зажигание выключено Менее 1 В ACC (L46-2) - GND1 (L46-10) GR - W-B Вспомогательное оборудование (ON (ВКЛ)) Зажигание включено (ACC) 10-14 В IG (L46-3) - GND1 (L46-10) B - W-B Зажигание (ON) Зажигание выключено Менее 1 В IG (L46-3) - GND1 (L46-10) B - W-B Зажигание (ON) Зажигание включено (IG) 10-14 В GND1 (L46-10) - масса W-B - масса Масса Всегда Менее 1 Ом - Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
Подсоедините разъем L46 дисплея.
Измерьте напряжение на разъеме.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия TC (L46-7) - GND1 (L46-10) BR - W-B Сигнал включения диагностики Зажигание включено (IG) 9-14 В ILL- (L46-11) - GND1 (L46-10) L - W-B Сигнал подсветки Переключатель освещения в положении OFF (ВЫКЛ) Менее 1 В ILL- (L46-11) - GND1 (L46-10) L - W-B Сигнал подсветки Переключатель освещения в положении ON (ВКЛ) 10-14 В ILL+ (L46-12) - GND1 (L46-10) G - W-B Сигнал подсветки Переключатель освещения в положении OFF (ВЫКЛ) Менее 1 В ILL+ (L46-12) - GND1 (L46-10) G - W-B Сигнал подсветки Переключатель освещения в положении ON (ВКЛ) 10-14 В REV (L46-13) - GND1 (L46-10) R - W-B Сигнал заднего хода См. раздел "Режим проверки сигналов автомобиля" - SPD (L46-14) - GND1 (L46-10) V - W-B Сигнал скорости от щитка приборов См. раздел "Режим проверки сигналов автомобиля" - PKB (L46-23) - GND1 (L46-10) Y - W-B Сигнал стояночного тормоза См. раздел "Режим проверки сигналов автомобиля" - TSW- (L47-5) - GND1 (L46-10) W-B - W-B Сигнал выключателя, связанного с телефоном Всегда Менее 1 В MACC (L47-9) - GND1 (L46-10) O - W-B Источник питания усилителя микрофона Зажигание выключено Менее 1 В MACC (L47-9) - GND1 (L46-10) O - W-B Источник питания усилителя микрофона Зажигание включено (IG) 5 В MIN- (L47-10) - GND1 (L46-10) R - W-B Голосовой сигнал микрофона См. раздел "Проверка микрофона и распознавания голоса" - MIN+ (L47-11) - GND1 (L46-10) G - W-B Голосовой сигнал микрофона См. раздел "Проверка микрофона и распознавания голоса" - CGND (L47-14) - масса W - масса Масса Всегда Менее 1 В IVO- (L47-21) - GND1 (L46-10) BR - W-B Сигнал голосового управления Воспроизводятся голосовые сообщения Сигнал на выходе синхронизируется со звуком IVO+ (L47-22) - GND1 (L46-10) Y - W-B Сигнал голосового управления Воспроизводятся голосовые сообщения Сигнал на выходе синхронизируется со звуком SLD (L47-23) - GND1 (L46-10) Экран - W-B Экранированное заземление на массу Всегда Менее 1 В VV+ (L89-1) - GND1 (L46-10)* W - W-B Сигнал изображения формата DVD Радиоприемник воспроизводит DVD-диск Формирование импульсов (см. форму сигнала 2) VV- (L89-4) - GND1 (L46-10)*1 B - W-B Сигнальная масса Всегда Менее 1 В CA+ (L47-13) GND1 (L46-10)*2 B - W-B Источник питания телекамеры Зажигание включено (IG), рычаг переключения передач в положении заднего хода Приблиз. 6 В CGND (L47-14) - масса*2 W - масса Масса Всегда Менее 1 В V+ (L47-27) - CGND (L47-14)*2 R - W Сигнал изображения телекамеры Зажигание включено (IG), рычаг переключения передач в положении заднего хода Формирование импульсов (см. форму сигнала 1) V- (L47-28) - CGND (L47-14) Экран - W Экранированное заземление на массу Всегда Менее 1 В - УКАЗАНИЕ:
- *1: Для моделей с DVD-чейнджером
- *2: При наличии монитора заднего вида
- Если результат проверки не отвечает требованиям, возможно, неисправен многофункциональный дисплей.

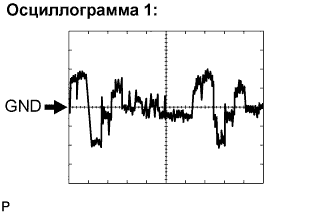

С помощью осциллографа проверьте форму сигнала 1.
Осциллограмма 1 (для справки) Параметр / Устройство Содержание Обозначения (номера контактов) V+ (L47-27) - CGND (L47-14) Настройки прибора 0,2 В/дел., 0,2 мкс/дел. Режим Зажигание включено (IG), рычаг переключения передач в положении заднего хода
 |
| ПРОВЕРЬТЕ РАДИОПРИЕМНИК |

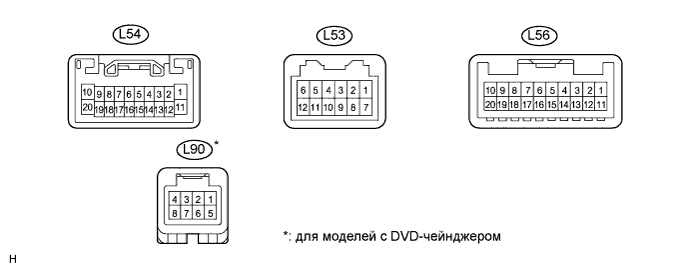

Отсоедините разъем L54 приемника.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Технические характеристики B (L54-1) - GND (L54-20) SB - BR Аккумуляторная батарея Всегда 10-14 В GND (L54-20) - масса BR - масса Масса Всегда Менее 1 Ом ACC (L54-11) - GND (L54-20) GR - BR Вспомогательное оборудование (ON (ВКЛ)) Зажигание выключено Менее 1 В ACC (L54-11) - GND (L54-20) GR - BR Вспомогательное оборудование (ON (ВКЛ)) Зажигание включено (ACC) 10-14 В - Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
Подсоедините разъем приемника L54.
Измерьте напряжение на разъемах.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Технические характеристики ILL+ (L54-2) - GND (L54-20) G - BR Сигнал подсветки Зажигание включено (IG), переключатель освещения выключен Менее 1 В ILL+ (L54-2) - GND (L54-20) G - BR Сигнал подсветки Зажигание включено (IG), переключатель освещения включен или установлен в положение TAIL 10-14 В MUTE (L54-7) - GND (L54-20) SB - BR Сигнал подавления громкости Акустическая система работает → Изменяет режим Более 3,5 В → Менее 1 В R+ (L54-8) - GND (L54-20) R - BR Звуковой сигнал (правый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком L+ (L54-9) - GND (L54-20) B - BR Звуковой сигнал (левый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком R- (L54-18) - GND (L54-20) G - BR Звуковой сигнал (правый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком L- (L54-19) - GND (L54-20) W - BR Звуковой сигнал (левый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком ILL- (L54-12) - GND (L54-20) W - BR Сигнал подсветки Зажигание выключено Менее 1 В ILL- (L54-12) - GND (L54-20) W - BR Сигнал подсветки Зажигание включено (IG) Формирование импульсов TX+ (L56-9) - GND (L54-20) L - BR Сигнал связи AVC-LAN Зажигание включено (ACC) 2-3 В TX- (L56-10) - GND (L54-20) LG - BR Сигнал связи AVC-LAN Зажигание включено (ACC) 2-3 В TXM+ (L53-9) - GND (L54-20) L - BR Сигнал связи AVC-LAN Зажигание включено (ACC) 2-3 В TXM- (L53-10) - GND (L54-20) LG - BR Сигнал связи AVC-LAN Зажигание включено (ACC) 2-3 В ATX+ (L54-5) - GND (L54-20) L - BR Сигнал связи AVC-LAN Зажигание включено (ACC) 2-3 В ATX- (L54-15) - GND (L54-20) LG - BR Сигнал связи AVC-LAN Зажигание включено (ACC) 2-3 В ANT (L54-13) - GND (L54-20) O - BR Источник питания антенны Радиоприемник включен и выбран режим AM или FM 10-14 В SWG (L56-6) - GND (L54-20) LG - BR Заземление переключателя на рулевом колесе Всегда Менее 1 В SW1 (L56-7) - GND (L54-20) Y - BR Сигнал переключателя на рулевом колесе Переключатель на рулевом колесе не нажат Не менее 4 В SW1 (L56-7) - GND (L54-20) Y - BR Сигнал переключателя на рулевом колесе Нажатие переключателя на рулевом колесе SEEK+ (ПОИСК+) Менее 2,5 В SW1 (L56-7) - GND (L54-20) Y - BR Сигнал переключателя на рулевом колесе Нажатие переключателя на рулевом колесе SEEK- (ПОИСК-) Приблиз. 0,9 В SW1 (L56-7) - GND (L54-20) Y - BR Сигнал переключателя на рулевом колесе Нажатие переключателя на рулевом колесе VOL+ (ГРОМК+) Приблиз. 1,5 В SW1 (L56-7) - GND (L54-20) Y - BR Сигнал переключателя на рулевом колесе Нажатие переключателя на рулевом колесе VOL+ (ГРОМК+) Приблиз. 0,9 В SW2 (L56-8) - GND (L54-20) O - BR Сигнал переключателя на рулевом колесе Переключатель на рулевом колесе не нажат Не менее 4 В SW2 (L56-8) - GND (L54-20) O - BR Сигнал переключателя на рулевом колесе Нажатие переключателя на рулевом колесе MODE (РЕЖИМ) Менее 2,5 В SW2 (L56-8) - GND (L54-20) O - BR Сигнал переключателя на рулевом колесе Нажатие выключателя на рулевом колесе DISP (дисплей) Менее 2,5 В NTSC (L90-1) - GND (L54-20)* W - BR Сигнал изображения формата DVD Воспроизводится DVD-диск Формирование импульсов
(см. форму сигнала 1)GND (L90-2) - GND (L54-20)* B - BR Масса Всегда Менее 1 В SLD (L90-3) - GND (L54-20) Экран - BR Экранированное заземление на массу Всегда Менее 1 В - УКАЗАНИЕ:
- *: Для моделей с DVD-чейнджером
- Если результат проверки не отвечает требованиям, возможно, неисправен приемник.
С помощью осциллографа проверьте форму сигнала.
Осциллограмма 1 (для справки) Параметр / Устройство Содержание Обозначения (номера контактов) NTSC (L90-1) - масса Настройки прибора 200 мВ/дел., 10 мкс/дел. Режим DVD отображается на мультиинформационном дисплее
 |
| ПРОВЕРЬТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ (для моделей с CD-чейнджером) |

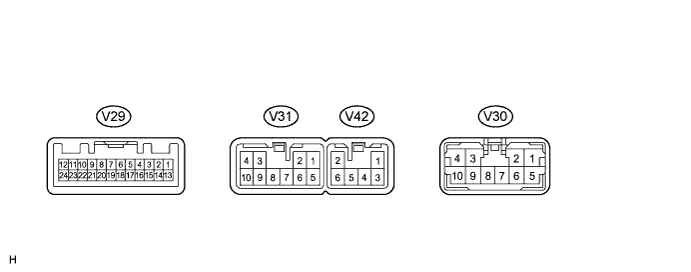

Отсоедините разъемы V29 и V42 усилителя.
Измерьте сопротивление и напряжение на контактах разъемов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия GND (V42-2) - масса W-B - масса Масса Всегда Менее 1 Ом GND2 (V42-6) - масса W-B - масса Масса Всегда Менее 1 Ом +B (V42-1) - GND (V42-2) SB - W-B Аккумуляторная батарея Всегда 10-14 В +B2 (V42-3) - GND (V42-2) SB - W-B Аккумуляторная батарея Всегда 10-14 В ACC (V29-12) - GND (V42-2) GR - W-B Вспомогательное оборудование (ON (ВКЛ)) Зажигание выключено Менее 1 В ACC (V29-12) - GND (V42-2) GR - W-B Вспомогательное оборудование (ON (ВКЛ)) Зажигание включено (ACC) 10-14 В - Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.
Подсоедините разъемы V29 и V42 усилителя.
Измерьте напряжение на разъемах.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия CTR+ (V31-3) - GND (V42-2) Y - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком CTR- (V31-9) - GND (V42-2) B - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком FL+ (V30-2) - GND (V42-2) P - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком FL- (V30-6) - GND (V42-2) V - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком FR+ (V30-8) - GND (V42-2) LG - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком FR- (V30-7) - GND (V42-2) L - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком RL+ (V30-3) - GND (V42-2) B - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком RL- (V30-9) - GND (V42-2) Y - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком RR+ (V30-4) - GND (V42-2) R - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком RR- (V30-10) - GND (V42-2) W - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком WFL+ (V31-1) - GND (V42-2) W - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком WFL- (V31-5) - GND (V42-2) R - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком WFR+ (V31-2) - GND (V42-2) G - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком WFR- (V31-6) - GND (V42-2) W - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком II1+ (V29-15) - GND (V42-2) Y - W-B Сигнал голосового управления Воспроизводятся голосовые сообщения Сигнал на выходе синхронизируется со звуком II1- (V29-14) - GND (V42-2) BR - W-B Сигнал голосового управления Воспроизводятся голосовые сообщения Сигнал на выходе синхронизируется со звуком SPD (V29-11) - GND (V42-2) V - W-B Сигнал скорости Зажигание включено (IG), ведущие колеса медленно вращаются Формирование импульсов MUTE (V29-1) - GND (V42-2) O - W-B Сигнал подавления громкости Акустическая система работает → Изменяет режим Более 3,5 В → Менее 1 В TX+ (V29-8) - GND (V42-2) LG - W-B Сигнал связи AVC-LAN Зажигание включено (ACC) 2-3 В TX- (V29-7) - GND (V42-2) L - W-B Сигнал связи AVC-LAN Зажигание включено (ACC) 2-3 В R+ (V29-5) - GND (V42-2) R - W-B Звуковой сигнал (правый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком R- (V29-4) - GND (V42-2) G - W-B Звуковой сигнал (правый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком L+ (V29-3) - GND (V42-2) B - W-B Звуковой сигнал (левый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком L- (V29-2) - GND (V42-2) W - W-B Звуковой сигнал (левый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком SLD (V29-6) - GND (V42-2) Экран - W-B Экранированное заземление на массу Всегда Менее 1 В - Если результат проверки не отвечает требованиям, возможно, неисправен усилитель.
- Если результат проверки не отвечает требованиям, возможно, неисправен усилитель.
| ПРОВЕРЬТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ (для моделей с DVD-чейнджером) |

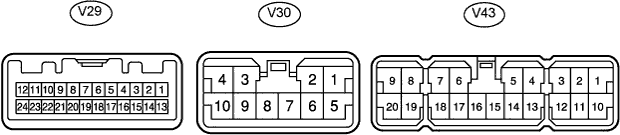

Отсоедините разъем V43 компонентного усилителя.
Измерьте сопротивление и напряжение на контактах разъема.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия GND (V43-16) - масса W-B - масса Масса Всегда Менее 1 Ом GND2 (V43-15) - масса W-B - масса Масса Всегда Менее 1 Ом +B (V43-1) - GND (V43-16) SB - W-B Аккумуляторная батарея Всегда 10-14 В +B2 (V43-10) - GND (V43-16) SB - W-B Аккумуляторная батарея Всегда 10-14 В ACC (V29-12) - GND (V43-16) GR - W-B Вспомогательное оборудование (ON (ВКЛ)) Зажигание выключено Менее 1 В ACC (V29-12) - GND (V43-16) GR - W-B Вспомогательное оборудование (ON (ВКЛ)) Зажигание включено (ACC) 10-14 В - Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.
Подсоедините разъем V43 усилителя.
Измерьте напряжение на разъемах.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия MUTE (V29-1) - GND (V43-16) O - W-B Сигнал подавления громкости Акустическая система работает → Изменяет режим Более 3,5 В → Менее 1 В L- (V29-2) - GND (V43 -16) W - W-B Звуковой сигнал (левый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком L+ (V29-3) - GND (V43-16) B - W-B Звуковой сигнал (левый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком R- (V29-4) - GND (V43-16) G - W-B Звуковой сигнал (правый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком R+ (V29-5) - GND (V43-16) R - W-B Звуковой сигнал (правый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком TX- (V29-7) - GND (V43-16) L - W-B Сигнал связи AVC-LAN Зажигание включено (ACC) 2-3 В TX+ (V29-8) - GND (V43-16) LG - W-B Сигнал связи AVC-LAN Зажигание включено (ACC) 2-3 В SPD (V29-11) - GND (V43-16) V - W-B Сигнал скорости Зажигание включено (IG), ведущие колеса медленно вращаются Формирование импульсов FL+ (V43-8) - GND (V43-16) P - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком FR- (V43-20) - GND (V43-16) L - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком RL- (V43-17) - GND (V43-16) Y - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком RR- (V43-18) - GND (V43-16) W - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком FL- (V43-19) - GND (V43-16) V - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком FR+ (V43-9) - GND (V43-16) LG - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком RL+ (V43-6) - GND (V43-16) B - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком RR+ (V43-7) - GND (V43-16) R - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком WF1+ (V43-5) - GND (V43-16) P - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком WF1- (V43-14) - GND (V43-16) V - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком WF2+ (V43-4) - GND (V43-16) L - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком WF2- (V43-13) - GND (V43-16) LG - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком CTR+ (V43-3) - GND (V43-16) Y - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком CTR- (V43-12) - GND (V43-16) B - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком SL+ (V30-1) - GND (V43-16) LG - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком SL- (V30-5) - GND (V43-16) L - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком SR+ (V30-2) - GND (V43-16) B - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком SR- (V30-6) - GND (V43-16) Y - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком WFL+ (V30-3) - GND (V43-16) W - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком WFL- (V30-9) - GND (V43-16) R - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком WFR+ (V30-4) - GND (V43-16) G - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком WFR- (V30-10) - GND (V43-16) W - W-B Звуковой сигнал Аудиосистема работает Сигнал на выходе синхронизируется со звуком - Если результат проверки не отвечает требованиям, возможно, неисправен усилитель.
- Если результат проверки не отвечает требованиям, возможно, неисправен усилитель.

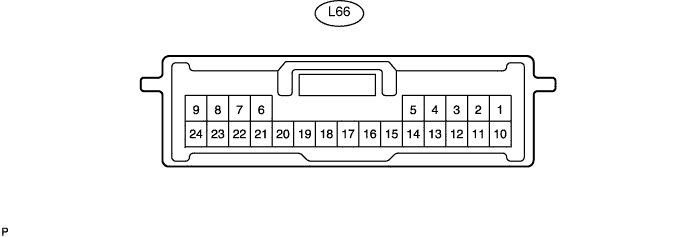

| ПРОВЕРЬТЕ ЭБУ СЕТЕВОГО ШЛЮЗА |
Измерьте напряжение на разъеме.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия GTX+ (L66-6) - GND (K66-24) L - W-B Сигнал связи AVC-LAN Зажигание включено (ACC) 2-3 В GTX- (L66-21) - GND (K66-24) LG - W-B Сигнал связи AVC-LAN Зажигание включено (ACC) 2-3 В - Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
- Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
