Система Навигации -- Контакты Эбу



ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Контакты Эбу

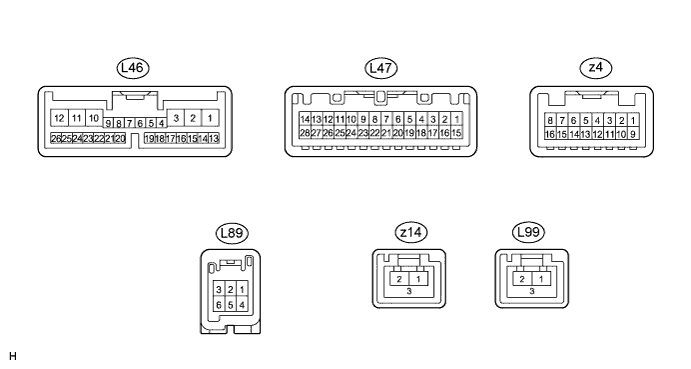

  1. Отсоедините разъем L46 дисплея.

  2. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    +B1 (L46-1) - GND1 (L46-10)
    		O - W-B
    		Аккумуляторная батарея
    		Всегда
    		10-14 В
    ACC (L46-2) - GND1 (L46-10)
    		GR - W-B
    		Вспомогательное устройство (ON (ВКЛ))
    		Питание выключено
    		Менее 1 В
    ACC (L46-2) - GND1 (L46-10)
    		GR - W-B
    		Вспомогательное устройство (ON (ВКЛ))
    		Зажигание включено (ACC или IG)
    		10-14 В
    IG (L46-3) - GND1 (L46-10)
    		B - W-B
    		Зажигание (ON)
    		Питание выключено
    		Менее 1 В
    IG (L46-3) - GND1 (L46-10)
    		B - W-B
    		Зажигание (ON)
    		Зажигание включено (IG)
    		10-14 В
    GND1 (L46-10) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    1. Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  3. Подсоедините разъем L46 дисплея.

  4. Измерьте напряжение на разъеме.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    TC (L46-7) - GND1 (L46-10)
    		BR - W-B
    		Сигнал включения диагностики
    		Зажигание включено (IG)
    		9-14 В
    ILL- (L46-11) - GND1 (L46-10)
    		L - W-B
    		Сигнал подсветки
    		Переключатель освещения в положении OFF (ВЫКЛ)
    		Менее 1 В
    ILL- (L46-11) - GND1 (L46-10)
    		L - W-B
    		Сигнал подсветки
    		Переключатель освещения в положении ON (ВКЛ)
    		10-14 В
    ILL+ (L46-12) - GND1 (L46-10)
    		G - W-B
    		Сигнал подсветки
    		Переключатель освещения в положении OFF (ВЫКЛ)
    		Менее 1 В
    ILL+ (L46-12) - GND1 (L46-10)
    		G - W-B
    		Сигнал подсветки
    		Переключатель освещения в положении ON (ВКЛ)
    		10-14 В
    REV (L46-13) - GND1 (L46-10)
    		R - W-B
    		Сигнал заднего хода
    		См. раздел "Режим проверки сигналов автомобиля"
    		-
    SPD (L46-14) - GND1 (L46-10)
    		V - W-B
    		Сигнал скорости от щитка приборов
    		См. раздел "Режим проверки сигналов автомобиля"
    		-
    PKB (L46-23) - GND1 (L46-10)
    		Y - W-B
    		Сигнал стояночного тормоза
    		См. раздел "Режим проверки сигналов автомобиля"
    		-
    TSW- (L47-5) - GND1 (L46-10)
    		W-B - W-B
    		Сигнал выключателя, связанного с телефоном
    		Всегда
    		Менее 1 В
    MACC (L47-9) - GND1 (L46-10)
    		O - W-B
    		Источник питания усилителя микрофона
    		Питание выключено
    		Менее 1 В
    MACC (L47-9) - GND1 (L46-10)
    		O - W-B
    		Источник питания усилителя микрофона
    		Зажигание включено (IG)
    		5 В
    MIN- (L47-10) - GND1 (L46-10)
    		R - W-B
    		Голосовой сигнал микрофона
    		См. раздел "Проверка микрофона и распознавания голоса"
    		-
    MIN+ (L47-11) - GND1 (L46-10)
    		G - W-B
    		Голосовой сигнал микрофона
    		См. раздел "Проверка микрофона и распознавания голоса"
    		-
    SGND (L47-12) - GND1 (L46-10)
    		W-B - W-B
    		Сигнальная масса
    		Всегда
    		Менее 1 В
    CA+ (L47-13) - GND1 (L46-10)
    		B - W-B
    		Источник питания телекамеры
    		Зажигание включено (IG), рычаг переключения передач в положении заднего хода
    		Приблиз. 6 В
    CGND (L47-14) - масса
    		W - масса
    		Масса
    		Всегда
    		Менее 1 В
    IVO- (L47-21) - GND1 (L46-10)
    		BR - W-B
    		Сигнал голосового управления
    		Воспроизводятся голосовые сообщения
    		Сигнал на выходе синхронизируется со звуком
    IVO+ (L47-22) - GND1 (L46-10)
    		Y - W-B
    		Сигнал голосового управления
    		Воспроизводятся голосовые сообщения
    		Сигнал на выходе синхронизируется со звуком
    SLD (L47-23) - GND1 (L46-10)
    		Экран - W-B
    		Экранированное заземление на массу
    		Всегда
    		Менее 1 В
    V+ (L47-27) - CGND (L47-14)
    		R - W
    		Сигнал изображения телекамеры
    		Зажигание включено (IG), рычаг переключения передач в положении заднего хода
    		Формирование импульсов (см. форму сигнала 1)
    V- (L47-28) - CGND (L47-14)
    		Экран - W
    		Экранированное заземление на массу
    		Всегда
    		Менее 1 В
    VV+ (L89-1) - GND1 (L46-10)*1
    		W - W-B
    		Сигнал изображения формата DVD
    		Радиоприемник воспроизводит DVD-диск
    		Формирование импульсов (см. форму сигнала 2)
    VV- (L89-4) - GND1 (L46-10)*1
    		B - W-B
    		Сигнальная масса
    		Всегда
    		Менее 1 В
    CMP+ (L46-16) - GND1 (L46-10)*2
    		B - W-B
    		Сигнал RDS-TMC
    		Функция RDS-TMC включена
    		Формирование импульсов
    CMP- (L46-15) - GND1 (L46-10)*2
    		W - W-B
    		Сигнал RDS-TMC
    		Функция RDS-TMC включена
    		Формирование импульсов
    SLD (L46-17) - масса*2
    		Экран - W-B
    		Экранированное заземление на массу
    		Всегда
    		Менее 1 В
    TX- (z4-1) - GND (z4-6)
    		W-B - B
    		Сигнал связи AVC-LAN
    		Зажигание включено (ACC)
    		2-3 В
    TX+ (z4-2) - GND (z4-6)
    		W-B - B
    		Сигнал связи AVC-LAN
    		Зажигание включено (ACC)
    		2-3 В
    MSLD (z4-3) - GND (z4-6)
    		Экран - B
    		Экранированное заземление на массу
    		Всегда
    		Менее 1 В
    MIC- (z4-4) - GND (z4-6)
    		L - B
    		Голосовой сигнал микрофона
    		См. раздел "Проверка микрофона и распознавания голоса"
    		-
    MIC+ (z4-5) - GND (z4-6)
    		R-B
    		Голосовой сигнал микрофона
    		См. раздел "Проверка микрофона и распознавания голоса"
    		-
    GND (z4-6) - масса
    		G - масса
    		Масса
    		Всегда
    		Менее 1 В
    ADET (z4-7) - GND (z4-6)
    		O - B
    		Вспомогательное устройство (ON (ВКЛ))
    		Питание выключено
    		Менее 1 В
    ADET (z4-7) - GND (z4-6)
    		O - B
    		Вспомогательное устройство (ON (ВКЛ))
    		Зажигание включено (ACC)
    		10-14 В
    +B (z4-8) - GND (z4-6)
    		R-B
    		Аккумуляторная батарея
    		Всегда
    		10-14 В
    IVI- (z4-10) - GND (z4-6)
    		L - B
    		Сигнал голосового управления
    		Воспроизводятся голосовые сообщения
    		Сигнал на выходе синхронизируется со звуком
    IVI+ (z4-11) - GND (z4-6)
    		R-B
    		Сигнал голосового управления
    		Воспроизводятся голосовые сообщения
    		Сигнал на выходе синхронизируется со звуком
    REV (z4-15) - GND (z4-6)
    		GR - B
    		Сигнал заднего хода
    		См. режим "Датчики автомобиля"
    		-
    SPD (z4-16) - GND (z4-6)
    		W-B
    		Сигнал скорости
    		См. режим "Датчики автомобиля"
    		-
    GVIF (z14-1) - GND (z4-6)
    		B-B
    		Сигнал цифрового изображения
    		Навигационный дисплей включен
    		Формирование импульсов
    CMP+ (z4-13) - CMP- (z4-12)*2
    		R - L
    		Сигнал RDS-TMC
    		Функция RDS-TMC включена
    		Формирование импульсов
    CSDL (z4-14) - масса*2
    		Экран - W-B
    		Экранированное заземление на массу
    		Всегда
    		Менее 1 В
    УКАЗАНИЕ:
    1. *1: для моделей с DVD-чейнджером
    2. *2: для моделей, предназначенных для стран Европы
    Если результат проверки не отвечает требованиям, возможно, неисправен многофункциональный дисплей.


    5. Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Контакты Эбу

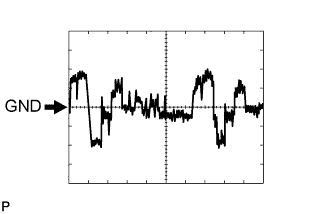

  5. С помощью осциллографа проверьте форму сигнала 1.

    Осциллограмма 1 (для справки)
    Параметр / Устройство
    		Содержание
    Обозначения (номера контактов)
    		V+ (L47-27) - CGND (L47-14)
    Настройки прибора
    		0,2 В/дел., 0,2 мкс/дел.
    Режим
    		Зажигание включено (IG), рычаг переключения передач в положении заднего хода


    6. Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Контакты Эбу

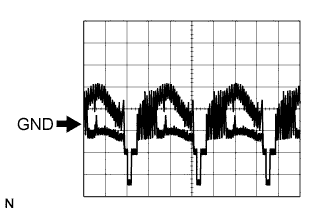

  6. С помощью осциллографа проверьте форму сигнала 2.

    Осциллограмма 2 (для справки)
    Параметр / Устройство
    		Содержание
    Обозначения (номера контактов)
    		VV+ (L89-1) - GND1 (L46-10)
    Настройки прибора
    		0,2 В/дел., 0,2 мкс/дел.
    Режим
    		Диск воспроизводится на мультиинформационном дисплее

ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ НАВИГАЦИИ

Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Контакты Эбу

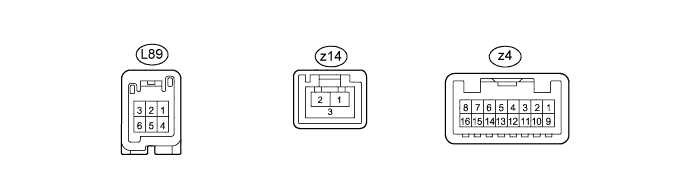

  1. Измерьте напряжение на разъеме.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    TX- (z4-1) - GND (z4-6)
    		W-B - B
    		Сигнал связи AVC-LAN
    		Зажигание включено (ACC)
    		2-3 В
    TX+ (z4-2) - GND (z4-6)
    		W-B - B
    		Сигнал связи AVC-LAN
    		Зажигание включено (ACC)
    		2-3 В
    MSLD (z4-3) - GND (z4-61)
    		Экран - B
    		Экранированное заземление на массу
    		Всегда
    		Менее 1 В
    MIC- (z4-4) - GND (z4-6)
    		L - B
    		Голосовой сигнал микрофона
    		См. раздел "Проверка микрофона и распознавания голоса"
    		-
    MIC+ (z4-5) - GND (z4-6)
    		R-B
    		Голосовой сигнал микрофона
    		См. раздел "Проверка микрофона и распознавания голоса"
    		-
    GND (z4-6) - масса
    		G - масса
    		Масса
    		Всегда
    		Менее 1 В
    ADET (z4-7) - GND (z4-6)
    		O - B
    		Вспомогательное устройство (ON (ВКЛ))
    		Питание выключено
    		Менее 1 В
    ADET (z4-7) - GND (z4-6)
    		O - B
    		Вспомогательное устройство (ON (ВКЛ))
    		Зажигание включено (ACC)
    		10-14 В
    +B (z4-8) - GND (z4-6)
    		R-B
    		Аккумуляторная батарея
    		Всегда
    		10-14 В
    IVI- (z4-10) - GND (z4-6)
    		L - B
    		Сигнал голосового управления
    		Воспроизводятся голосовые сообщения
    		На выходе сигнал, форма которого синхронизирована со звуком
    IVI+ (z4-11) - GND (z4-6)
    		R-B
    		Сигнал голосового управления
    		Воспроизводятся голосовые сообщения
    		На выходе сигнал, форма которого синхронизирована со звуком
    REV (z4-15) - GND (z4-6)
    		GR - B
    		Сигнал заднего хода
    		См. режим "Датчики автомобиля"
    		-
    SPD (z4-16) - GND (z4-6)
    		W-B
    		Сигнал скорости
    		См. режим "Датчики автомобиля"
    		-
    GVIF (z14-1) - GND (z4-6)
    		B-B
    		Сигнал цифрового изображения
    		Навигационный дисплей включен
    		Формирование импульсов
    GVIF (L89-1) - GND (z4-6)*1
    		B-B
    		Сигнал цифрового изображения
    		Навигационный дисплей включен
    		Формирование импульсов
    CMP+ (z4-13) - CMP- (z4-12)*2
    		R - L
    		Сигнал RDS-TMC
    		Функция RDS-TMC включена
    		Формирование импульсов
    CSDL (z4-14) - масса*
    		Экран - W-B
    		Экранированное заземление на массу
    		Всегда
    		Менее 1 В
    УКАЗАНИЕ:
    1. *1: для моделей с системой помощи при парковке
    2. *2: для моделей, предназначенных для стран Европы
    Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ системы навигации.

ПРОВЕРЬТЕ ЭБУ СЕТЕВОГО ШЛЮЗА

Lexus GS450h GWS191.Навигация.Система Навигации.Система Навигации Контакты Эбу

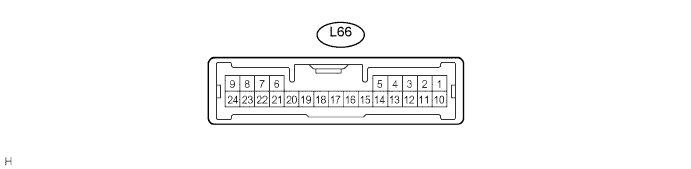

  1. Измерьте напряжение на разъеме.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    GTX- (L66-21) - GND (L66-24)
    		LG - W-B
    		Сигнал связи AVC-LAN
    		Зажигание включено (ACC)
    		2-3 В
    GTX+ (L66-6) - GND (L66-24)
    		L - W-B
    		Сигнал связи AVC-LAN
    		Зажигание включено (ACC)
    		2-3 В
