Датчик Хода Педали Тормоза -- Установка |
1. УСТАНОВИТЕ ДАТЧИК ХОДА ПЕДАЛИ ТОРМОЗА |
При установке нового датчика хода педали тормоза в сборе:
Для моделей с левосторонним рулевым управлением:

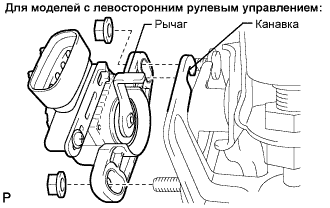

Закрепите новый датчик 2 гайками.- Момент затяжки:
- 8,5 Н*м{87 кгс*см, 75 фунт-сила-дюймов}
- ПРИМЕЧАНИЕ:
- Закрепите рычаг датчика в выемке педали тормоза.
- Убедитесь, что на контактной поверхности датчика отсутствуют посторонние частицы.
Для моделей с правосторонним рулевым управлением:

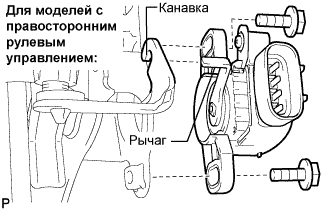

Закрепите новый датчик 2 болтами.- Момент затяжки:
- 8,5 Н*м{87 кгс*см, 75 фунт-сила-дюймов}
- ПРИМЕЧАНИЕ:
- Закрепите рычаг датчика в выемке педали тормоза.
- Убедитесь, что на контактной поверхности датчика отсутствуют посторонние частицы.
Твердо нажмите на педаль тормоза и сломайте установочный штифт рычага датчика.
Удалите сломанный установочный штифт рычага.
Подсоедините разъем датчика.
При повторном использовании датчика хода педали тормоза в сборе:
Для моделей с левосторонним рулевым управлением:
Временно закрепите датчик 2 гайками.- ПРИМЕЧАНИЕ:
- Закрепите рычаг датчика в выемке педали тормоза.
- Убедитесь, что на контактной поверхности датчика отсутствуют посторонние частицы.
Для моделей с правосторонним рулевым управлением:
Временно закрепите датчик 2 болтами.- ПРИМЕЧАНИЕ:
- Закрепите рычаг датчика в выемке педали тормоза.
- Убедитесь, что на контактной поверхности датчика отсутствуют посторонние частицы.
Подсоедините разъем датчика.
Подсоедините провод к отрицательному выводу аккумуляторной батареи.
Подсоедините портативный диагностический прибор к DLC3.

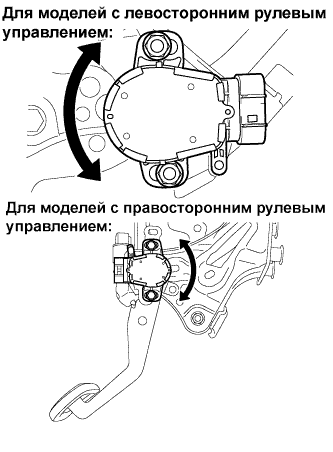

Включите зажигание (IG). Считывая показание датчика хода 1 на экране прибора, медленно поверните датчик влево/вправо, чтобы получить номинальное выходное напряжение.
- Номинальное напряжение:
- 0,8–1,2 В
Для моделей с левосторонним рулевым управлением:
Затяните 2 гайки.- Момент затяжки:
- 8,5 Н*м{86 кгс*см, 75 фунт-сила-футов}
- ПРИМЕЧАНИЕ:
- Не нажимайте педаль тормоза после включения зажигания (IG).
Для моделей с правосторонним рулевым управлением:
Затяните 2 болта.- Момент затяжки:
- 8,5 Н*м{86 кгс*см, 75 фунт-сила-дюймов}
- ПРИМЕЧАНИЕ:
- Не нажимайте педаль тормоза после включения зажигания (IG).
2. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ |
Подсоедините разъем.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
![]() |
Закрепите подушку безопасности для защиты коленей водителя 4 болтами.
- Момент затяжки:
- 10 Н*м{102 кгс*см, 7 фунт-сила-футов}
3. УСТАНОВИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
![]() |
Установите трос управления замком капота на защитную накладку.
Установите защитную накладку и введите в зацепление 8 фиксаторов и захват.
4. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
![]() |
Подсоедините разъемы.
Введите в зацепление 3 захвата.
Установите нижнюю крышку и закрепите ее 2 винтами.
5. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ (для левостороннего рулевого управления) |
![]() |
Установите боковую панель и введите в зацепление 2 захвата и 4 фиксатора.
6. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ (для правостороннего рулевого управления) |
![]() |
Установите боковую панель и введите в зацепление 2 захвата и 4 фиксатора.
7. УСТАНОВИТЕ НАКЛАДКУ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с левосторонним рулевым управлением) |
Введите в зацепление 3 захвата, чтобы установить накладку обшивки.
Вытяните сложенную кромку уплотнителя.
8. УСТАНОВИТЕ НАКЛАДКУ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ПРАВОЙ ДВЕРИ (для правостороннего рулевого управления) |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
9. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с левосторонним рулевым управлением) |
Введите в зацепление 5 захватов и установите опорную накладку.
![]() |
Вытяните сложенную кромку уплотнителя.
10. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ПРАВОЙ ДВЕРИ (для моделей с правосторонним рулевым управлением) |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
11. УСТАНОВИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для левостороннего рулевого управления) |
![]() |
Установите отделочную накладку панели приборов и введите в зацепление 4 фиксатора и 3 захвата.
Вверните винт.
12. УСТАНОВИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением) |
![]() |
Установите отделочную накладку панели приборов и введите в зацепление 3 фиксатора и 3 захвата.
Вверните винт.
13. УСТАНОВИТЕ ВЕРХНЮЮ ПАНЕЛЬ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА В СБОРЕ |
![]() |
Подсоедините разъем.
Установите верхнюю облицовку панели пола и закрепите ее 9 фиксаторами.
Установите рукоятку рычага переключения передач и поверните ее в направлении, указанном стрелкой.
![]() |
14. УСТАНОВИТЕ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА |
Введите в соединение захваты для крепления облицовки.
15. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
16. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS |
Проверьте контрольную лампу аварийного состояния SRS (см. стр. Нажмите здесь).
17. ПРОВЕРЬТЕ И СБРОСЬТЕ КОДЫ DTC |
Проверьте и сбросьте коды DTC (см. стр. Нажмите здесь).
18. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ |
Выполните инициализацию (см. стр. Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
