Система Освещения Цепь Задних Противотуманных Фонарей

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ)

ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ (RR FOG)

ЗАМЕНИТЕ ЛАМПУ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛАМПА – ЭБУ И МАССА)

ОПИСАНИЕ

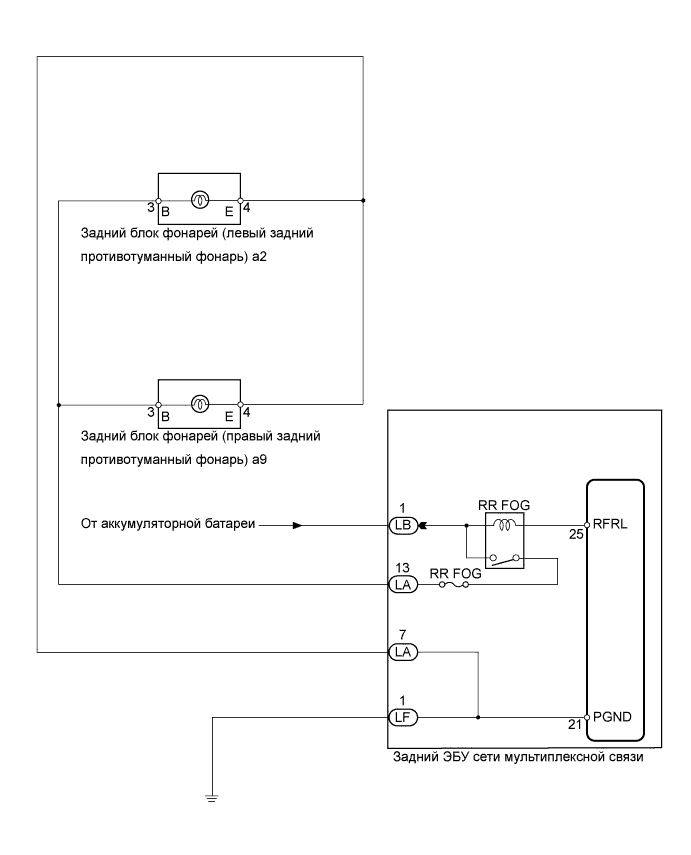

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Войдите в режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что задний противотуманный фонарь включается.



   Задний ЭБУ сети мультиплексной связи

   Параметр / Устройство	Описание проверки	Замечание по диагностике
   Rear fog light	Включение / выключение задних противотуманных фонарей	-

   OK:

   Задний противотуманный фонарь включается.


1. Извлеките предохранитель RR FOG из заднего ЭБУ сети мультиплексной связи.


2. Измерьте сопротивление плавкого предохранителя.


   Номинальное сопротивление:

   Менее 1 Ом


1. Временно замените лампу заднего противотуманного фонаря новой или заведомо исправной.


2. Проверьте, включается ли лампа.


   OK:

   Лампа заднего противотуманного фонаря включается.

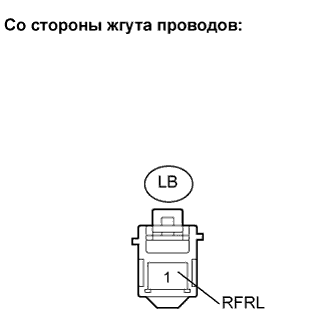

1. Отсоедините разъем LB ЭБУ.


2. Измерьте напряжение на разъеме со стороны жгута проводов.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Заданные условия
   LB-1 (RFRL) - масса	10-14 В

1. Проверьте жгут проводов между задним блоком фонарей (левым задним противотуманным фонарем) и задним ЭБУ сети мультиплексной связи, а также между задним блоком фонарей (левым задним противотуманным фонарем) и массой.

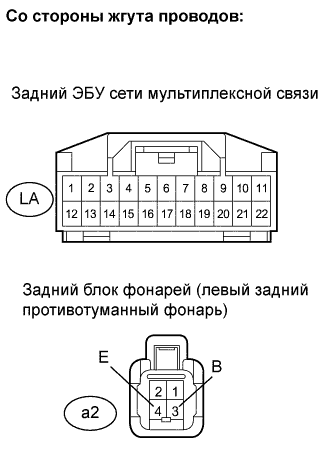

   1. Отсоедините разъем a2 лампы.


   2. Отсоедините разъем LA ЭБУ.


   3. Измерьте сопротивление разъемов со стороны жгута проводов.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      a2-3 (B) - LA-13	Менее 1 Ом
      a2-3 (B) - масса	10 кОм или более

   4. Подсоедините разъем LA ЭБУ.


   5. Измерьте сопротивление разъема со стороны жгута проводов.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      a2-4 (E) - масса	Менее 1 Ом

2. Проверьте жгут проводов между задним блоком фонарей (правым задним противотуманным фонарем) и задним ЭБУ сети мультиплексной связи, а также между задним блоком фонарей (правым задним противотуманным фонарем) и массой.

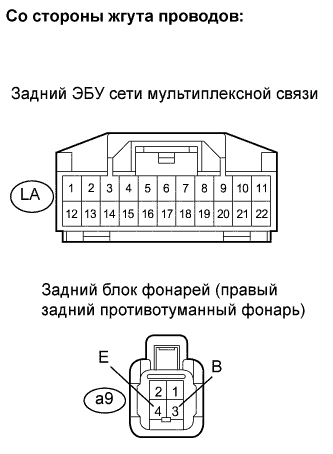

   1. Отсоедините разъем a9 лампы.


   2. Отсоедините разъем LA ЭБУ.


   3. Измерьте сопротивление разъемов со стороны жгута проводов.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      a9-3 (B) - LA-13	Менее 1 Ом
      a9-3 (B) - масса	10 кОм или более

   4. Подсоедините разъем LA ЭБУ.


   5. Измерьте сопротивление разъема со стороны жгута проводов.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      a9-4 (E) - масса	Менее 1 Ом
