DTC B2786 Нет ответа от ЭБУ блокировки рулевого управления

ОПИСАНИЕ

Данный код DTC выводится, если в течение 10 секунд ЭБУ сертификации не получает сигналов по шине передачи данных LIN от ЭБУ блокировки рулевого управления.

№ DTC	Условие обнаружения DTC	Неисправный участок
B2786	В ЭБУ сертификации в течение 10 с не поступают сигналы по шине передачи данных LIN от ЭБУ блокировки рулевого управления.	Жгут проводов ЭБУ сертификации Привод рулевого управления (ЭБУ блокировки рулевого управления)

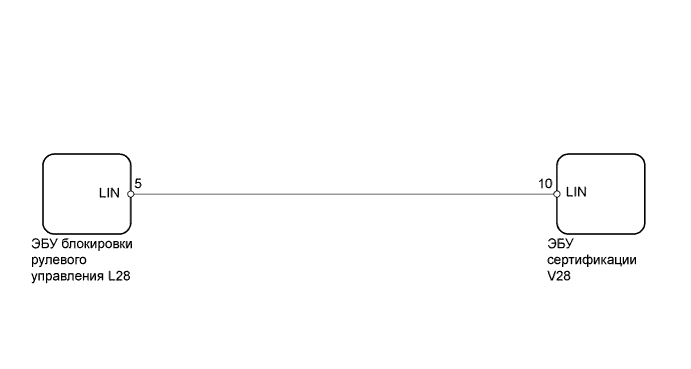

СХЕМА СОЕДИНЕНИЙ

Lexus GS450h GWS191.Иммобилайзер Двигателя.Система Иммобилайзера Двигателя.
Dtc
B2786 Нет Ответа От Эбу Блокировки Рулевого Управления

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ DTC

Удалите код DTC (см. стр. Нажмите здесь).

Проверьте наличие кода DTC
OK:
DTC B2786 не выводится повторно.

СИСТЕМА ИСПРАВНА

NG

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕРТИФИКАЦИИ – ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ)

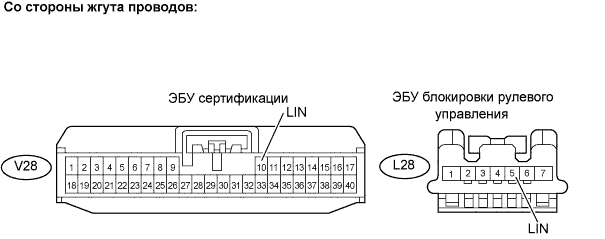

Отсоедините разъемы V28 и L28 ЭБУ.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
V28-10 (LIN) - L28-5 (LIN)	Менее 1 Ом
V28-10 (LIN) или L28-5 (LIN) - масса	10 кОм или выше

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

3.ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (РАБОТА)

Временно замените ЭБУ сертификации новым или исправным блоком.

Проверьте наличие кода DTC
OK:
DTC B2786 не выводится повторно.

ЗАМЕНИТЕ ПРИВОД РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ (ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ)

КОНЕЦ (НЕИСПРАВЕН ЭБУ СЕРТИФИКАЦИИ)
