DTC P3004-800 Неисправность силового кабеля |
DTC P3004-801 Неисправность силового кабеля |
ОПИСАНИЕ
См. описание для P0AE6-225 (стр. Нажмите здесь).№ DTC
| Код INF
| Условие обнаружения DTC
| Неисправный участок
|
P3004
| 800
| В процессе предварительной зарядки (в течение времени от включения SMRP до включения SMRG) возникла чрезмерная перегрузка по току.
| - Жгут проводов или разъем
- Жгут проводов системы кондиционирования в сборе
- Компрессор с электродвигателем в сборе
- Преобразователь-инвертор в сборе
- Высоковольтное реле в сборе
- Напольный провод № 4
- Преобразователь гибридной системы (преобразователь постоянного тока в постоянный)
|
P3004
| 801
| В процессе предварительной зарядки (в течение времени от включения SMRP до включения SMRG) возникла минимальная перегрузка по току.
| - Жгут проводов или разъем
- Жгут проводов системы кондиционирования в сборе
- Компрессор с электродвигателем в сборе
- Преобразователь-инвертор в сборе
- Высоковольтное реле в сборе
- Напольный провод № 4
- Преобразователь гибридной системы (преобразователь постоянного тока в постоянный)
|
СХЕМА СОЕДИНЕНИЙ
- См. схему соединений для DTC P0AE6-225 (стр. Нажмите здесь).
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРЕДОСТЕРЕЖЕНИЕ:
- Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.
- После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.
- УКАЗАНИЕ:
- Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.
1.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (ГИБРИДНОЙ СИСТЕМЫ) |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC.
Проверьте, выводятся ли коды DTC.
- Результат:
№ DTC
| Соответствующая деталь
|
P0A09-265, P0A10-263
| Цепь преобразователя гибридной системы
|
P0AFA, P0A1F, P3105
| Цепь датчика VB, цепь блока контроля состояния аккумуляторной батареи
|
P0ABF, P0AC0, P0AC1, P0AC2
| Цепь датчика IB
|
2.ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ЭБУ ГИБРИДНОЙ СИСТЕМЫ) |
Проверьте подключение разъемов ЭБУ гибридной системы.
- OK:
- Разъемы подсоединены надежно, проблемы с контактом отсутствуют.
| ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ |
|
|
3.ПРОВЕРЬТЕ КОМПРЕССОР С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Не забывайте надевать электроизолирующие перчатки.
Выключите зажигание и снимите зажим сервисного размыкателя цепи. (см. стр. Нажмите здесь)
- ПРИМЕЧАНИЕ:
- При снятом зажиме сервисного размыкателя цепи не включайте зажигание (READY), если нет соответствующего указания в руководстве по ремонту, так как это может стать причиной неисправности.
Отсоедините жгут проводов системы кондиционирования от преобразователя-инвертора в сборе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
w9-1 - w9-2
| 100 кОм или более
|
- ПРИМЕЧАНИЕ:
- Удостоверьтесь, что щупы диагностического прибора подсоединены к соответствующим контактам.
4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Не забывайте надевать электроизолирующие перчатки.
Убедитесь, что зажим сервисного размыкателя цепи не установлен.

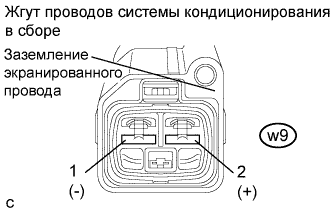

Отсоедините жгут проводов системы кондиционирования от компрессора с электродвигателем в сборе (см. стр. Нажмите здесь).
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
w9-1 - w9-2
| 10 кОм или более
|
| ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ |
|
|
OK |
|
|
|
ЗАМЕНИТЕ КОМПРЕССОР С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
|
5.ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ РАМЫ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Не забывайте надевать электроизолирующие перчатки.
Убедитесь, что зажим сервисного размыкателя цепи не установлен.
Снимите крышку разъема в сборе с преобразователя-инвертора в сборе (см. стр. Нажмите здесь для моделей с левосторонним рулевым управлением, Нажмите здесь для моделей с правосторонним рулевым управлением).
Отсоедините жгут электропроводки рамы от преобразователя-инвертора в сборе (см. стр. Нажмите здесь для моделей с левосторонним рулевым управлением, Нажмите здесь для моделей с правосторонним рулевым управлением).
Отсоедините жгут электропроводки рамы от высоковольтного реле в сборе (см. стр. Нажмите здесь).
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
w4-1 - w5-1
| 10 кОм или более
|
| ЗАМЕНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ РАМЫ |
|
|
6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ – МАССА) |
Выключите зажигание.
Отсоедините разъем жгута электропроводки блока аккумуляторных батарей (см. стр. Нажмите здесь).
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
NODD (WQ1-6) - масса
| 120-140 кОм
|
7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРЕОБРАЗОВАТЕЛЬ ГИБРИДНОЙ СИСТЕМЫ – РАЗЪЕМ ЖГУТА ЭЛЕКТРОПРОВОДКИ БЛОКА АККУМУЛЯТОРНЫХ БАТАРЕЙ) |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Не забывайте надевать электроизолирующие перчатки.
Убедитесь, что зажим сервисного размыкателя цепи не установлен.
Отсоедините разъем Q1 от преобразователя гибридной системы (см. стр. Нажмите здесь).
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление (проверьте на обрыв):
Контакты для подключения диагностического прибора
| Заданные условия
|
NODD (WQ1-6) - NODD (Q1-2)
| Менее 1 Ом
|
- Номинальное сопротивление (проверьте на короткое замыкание):
Контакты для подключения диагностического прибора
| Заданные условия
|
NODD (WQ1-6) или NODD (Q1-2) - масса
| 10 кОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
8.ПРОВЕРЬТЕ ПРЕОБРАЗОВАТЕЛЬ ГИБРИДНОЙ СИСТЕМЫ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Не забывайте надевать электроизолирующие перчатки.
Убедитесь, что зажим сервисного размыкателя цепи не установлен.

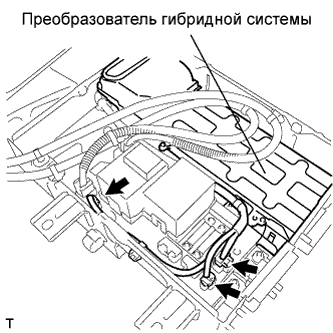

Отсоедините 3 разъема высокого напряжения преобразователя гибридной системы от высоковольтного реле в сборе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
z11-1 - z10-1
| 500 кОм или более
|
z11-1 - z12-1
| 10 МОм или более
|
- ПРИМЕЧАНИЕ:
- Не используйте для измерений мегомметр.
- Удостоверьтесь, что щупы диагностического прибора подсоединены к соответствующим контактам.
9.ПРОВЕРЬТЕ РЕЛЕ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Не забывайте надевать электроизолирующие перчатки.
Убедитесь, что зажим сервисного размыкателя цепи не установлен.

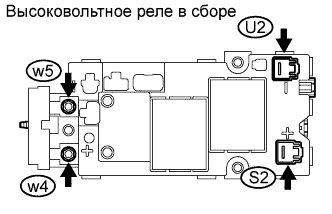

Отсоедините разъемы высокого напряжения от высоковольтного реле в сборе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
U2-1 - S2-1
| 10 кОм или более
|
w5-1 - w4-1
| 10 кОм или более
|
OK |
|
|
|
ЗАМЕНИТЕ ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ |
|
10.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ – РАЗЪЕМ ЖГУТА ЭЛЕКТРОПРОВОДКИ БЛОКА АККУМУЛЯТОРНЫХ БАТАРЕЙ) |
Отсоедините разъем A55 от ЭБУ гибридной системы.
Выключите зажигание.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление (проверьте на обрыв):
Контакты для подключения диагностического прибора
| Заданные условия
|
NODD (A55-55) - NODD (WQ1-6)
| Менее 1 Ом
|
- Номинальное сопротивление (проверьте на короткое замыкание):
Контакты для подключения диагностического прибора
| Заданные условия
|
NODD (A55-55) или NODD (WQ1-6) - масса
| 10 кОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
