ПРОТИВОУГОННАЯ СИСТЕМА (с датчиком проникновения) - Цепь питания ЭБУ


ОПИСАНИЕ

  1. Цепь обеспечивает питание для работы правого главного ЭБУ кузова.

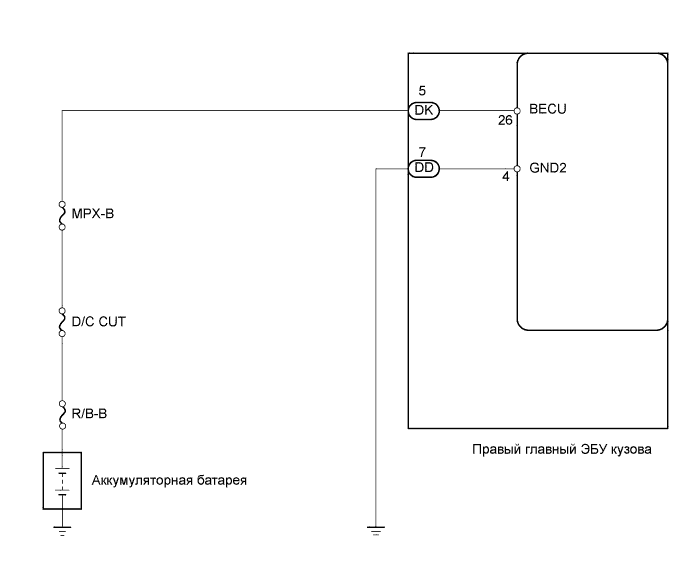

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Устройства Противоугонной Системы.Противоугонная Система (С Датчиком Проникновения).Противоугонная Система (С Датчиком Проникновения) Цепь Питания Эбу


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ (D/C CUT, MPX-B)

  1. Извлеките предохранители D/C CUT и MPX-B из распределительного блока № 1 моторного отсека.

  1. Измерьте сопротивление предохранителей.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Устройства Противоугонной Системы.Противоугонная Система (С Датчиком Проникновения).Противоугонная Система (С Датчиком Проникновения) Цепь Питания Эбу

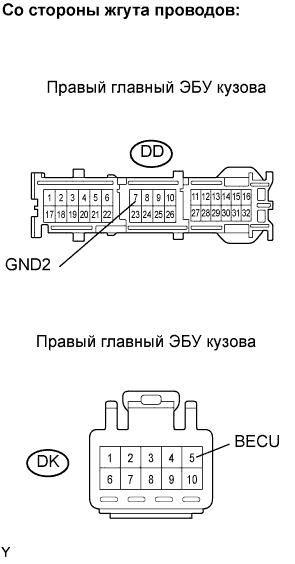

  1. Отсоедините разъемы DD и DK ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    DD-7 (GND2) - масса
    		Менее 1 Ом

  1. Измерьте напряжение на разъемах со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    DK-5 (BECU) - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА
