DTC C1378/44 Неисправность на линии связи конденсатора


ОПИСАНИЕ

См. DTC C1377/43 (стр. Нажмите здесь).

№ DTC
Информационный код
Условие обнаружения DTC
Неисправный участок
C1378/44
112
Выполнение одного из следующих условий:
  1. Обрыв или короткое замыкание в линии FAIL.
  2. Неисправность внутри вспомогательного источника питания.
  1. Жгут проводов
  2. Источник питания системы управления тормозами
↑
-
Выполнение одного из следующих условий:
  1. Обрыв или короткое замыкание в линии ENA.
  2. Внутренняя неисправность ЭБУ системы противоскольжения (цепь обмена данными с источником питания системы управления тормозами).
  1. Жгут проводов
  2. Источник питания системы управления тормозами
  3. ЭБУ системы противоскольжения

СХЕМА СОЕДИНЕНИЙ

См. DTC C1377/43 (стр. Нажмите здесь).

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
После замены ЭБУ системы противоскольжения выполните инициализацию электронной системы электромагнитного клапана с линейной характеристикой и калибровку (см. стр. Нажмите здесь).
1.ПРОВЕРЬТЕ ИСТОЧНИК ПИТАНИЯ СИСТЕМЫ УПРАВЛЕНИЯ ТОРМОЗАМИ


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением. Dtc C1378/44 Неисправность На Линии Связи Конденсатора

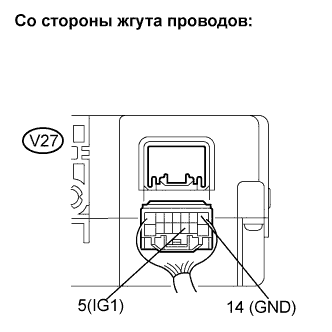

  1. Отсоедините разъем V27 источника питания.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V27-5 (IG1) - масса
    		10–14 В

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V27-14 (GND) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ IG1 ИЛИ GND)
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – ИСТОЧНИК ПИТАНИЯ СИСТЕМЫ УПРАВЛЕНИЯ ТОРМОЗАМИ)


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением. Dtc C1378/44 Неисправность На Линии Связи Конденсатора

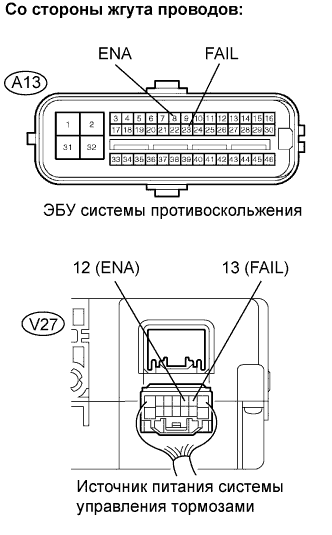

  1. Отсоедините разъем A13 ЭБУ.

  1. Отсоедините разъем V27 источника питания.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A13-8 (ENA) - V27-12 (ENA)
    		Менее 1 Ом
    A13-23 (FAIL) - V27-13 (FAIL)
    		Менее 1 Ом
    A13-8 (ENA) - масса
    		10 кОм или более
    A13-23 (FAIL) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.СНОВА ПРОВЕРЬТЕ DTC

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Включите зажигание (IG).

  1. Проверьте, регистрируется ли тот же DTC (см. стр. Нажмите здесь).

    УКАЗАНИЕ:
    Перед повторной проверкой кодов DTC установите на место датчик, разъемы и пр. и верните автомобиль в прежнее состояние.
    Результат
    Режим
    		Следующий шаг
    DTC (C1378/44) не выводится
    		А
    DTC (C1378/44) выводится
    		B


B
Перейдите к шагу 4
А

КОНЕЦ

4.ПРОВЕРЬТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ

  1. Проверьте информационный код в данных фиксированного набора параметров (FREEZE FRAME DATA), сохраненных в памяти при регистрации DTC (C1378/44) (см. стр. Нажмите здесь).

    Результат
    Режим
    		Следующий шаг
    Информационный код не выводится
    		А
    Выводится информационный код 112
    		B


B
ЗАМЕНИТЕ ИСТОЧНИК ПИТАНИЯ СИСТЕМЫ УПРАВЛЕНИЯ ТОРМОЗАМИ (Нажмите здесь)
А

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (Нажмите здесь)
