Dtc C1234/34 Неисправность Датчика Рысканья

Тормоза. Lexus GS450h GWS191
Управление Тормозами. Lexus GS450h GWS191

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ DTC

ПРОВЕРЬТЕ МОНТАЖ ДАТЧИКА ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ – МАССА)

DTC C1234/34 Неисправность датчика рысканья

DTC C0371/71 Неисправность датчика рысканья (DTC режима активной диагностики)

DTC C1243/43 Заедание в датчике ускорения

DTC C1244/44 Обрыв или короткое замыкание в цепи датчика замедления

DTC C1245/45 Ненормальный выходной сигнал датчика ускорения

DTC C1279/79 Недопустимое напряжение на выходе датчика замедления (DTC режима активной диагностики)

DTC C1381/97 Недопустимое напряжение питания датчика ускорения и/или рысканья


ОПИСАНИЕ

ЭБУ системы противоскольжения получает сигналы от датчика замедления и рысканья по шине CAN.
Датчик рысканья имеет встроенный датчик замедления и определяет состояние автомобиля с помощью 2 цепей (GL1, GL2).
В случае возникновения неисправности в линиях шины между датчиком рысканья и замедления и мультиплексной шиной CAN выводятся коды DTC U0123/62 (ошибка связи с датчиком рысканья по шине CAN) и U0124/95 (ошибка связи с датчиком замедления по шине CAN).
Также эти коды DTC выводятся, если не завершена калибровка.
Коды DTC C0371/71 и C1279/79 могут быть удалены в случае выхода из режима активной диагностики или при передаче датчиком замедления и рысканья сигнала ускорения и/или рысканья. Эти коды выводятся только в режиме активной диагностики.

№ DTC
Информационный код
Условие обнаружения DTC
Неисправный участок
C1234/34
331
332
При нормальной связи с датчиками получен сигнал неисправности, сформированный в результате самодиагностики датчика.
Датчик замедления и рысканья
↑
333
Неисправность датчика рысканья (цепь GL1).
↑
↑
334
Неисправность датчика рысканья (цепь GL2).
↑
↑
335
Ошибка "нуля" датчика рысканья.
↑
↑
337
Неисправности 2 датчиков рысканья (GL1, GL2).
↑
C1243/43
311
312
317
На скорости от 0 км/час (0 миль в час) до 30 км/час (18 миль в час) не менее 16 раз подряд наблюдалось заедание датчика.
  1. Датчик замедления и рысканья
  2. ЭБУ системы противоскольжения
C1244/44
314
Выполнение одного из следующих условий:
  1. Оба следующих условия сохраняются в течение 60 с или более.
    1. Автомобиль остановлен.
    2. Расхождение показаний GL1 и GL2 не падает ниже 0,4 G, как только оно достигает 0,6 G или более.
  2. От датчика замедления получен сигнал сбоя данных.
  1. Не выполнена калибровка "нуля" датчика
  2. Установка датчика
  3. Датчик замедления и рысканья
  4. ЭБУ системы противоскольжения
C1245/45
313
Выполнение следующего условия в течение 60 с или более:
  1. При скорости автомобиля 30 км/час (19 миль в час) или более различие между значением ускорения в прямом и обратном направлениях, рассчитанным по сигналам датчика ускорения, и значением, рассчитанным по сигналам датчиков скорости автомобиля, превышает 0,35 G.
  1. Датчик замедления и рысканья
  2. Цепь датчика замедления и рысканья
  3. ЭБУ системы противоскольжения
C1381/97
315
На скорости более 3 км/час (2 мили в час) сигнал неправильного питания датчика замедления принимался в течение не менее 10 с.
  1. Датчик замедления и рысканья
  2. Цепь питания датчика замедления и рысканья
  3. ЭБУ системы противоскольжения
C0371/71
-
Регистрируется только в режиме активной диагностики.
  1. Датчик рысканья
  2. Цепь датчика рысканья
C1279/79
-
Регистрируется только в режиме активной диагностики.
  1. Датчик рысканья
  2. Цепь датчика рысканья

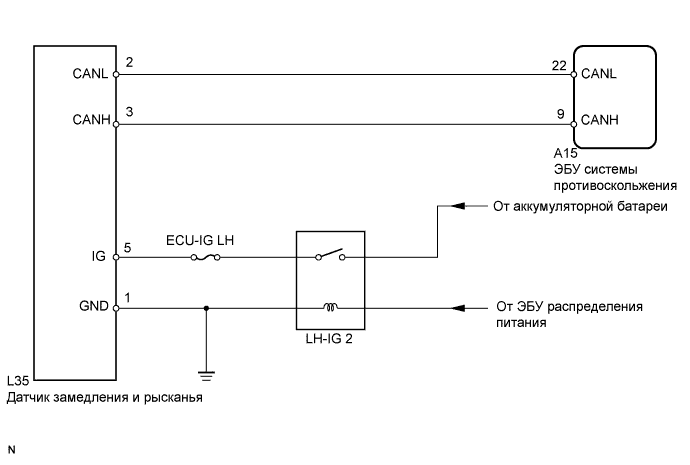

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением. Dtc C1234/34 Неисправность Датчика Рысканья


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
При замене датчика замедления и рысканья выполните калибровку "нуля" датчика (см. стр. Нажмите здесь).
УКАЗАНИЕ:
Если совместно с кодом C1234/34, C1243/43, C1244/44, C1245/45 или C1381/97 выводится код U0123/62, U0124/95 или U0126/63, сначала следует проверить и отремонтировать неисправные узлы, на которые указывает код U0123/62, U0124/95 или U0126/63.
1.ПРОВЕРЬТЕ DTC

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Выключите зажигание.

  1. Двигаясь на автомобиле со скоростью 30 км/час (18 миль в час) или более, поверните рулевое колесо и замедлите движение (нажмите на педаль тормоза).

  1. Вновь включите зажигание (IG) и убедитесь, что коды DTC для системы передачи данных CAN не выводятся.

  1. Проверьте, не выводятся ли коды DTC для невыполненной калибровки "нуля" датчика рысканья (C1210/36) и для невыполненной калибровки "нуля" датчика замедления (C1336/98).

    Результат
    Режим
    		Следующий шаг
    Коды DTC (C1210/36, C1336/98 и коды неисправностей системы передачи данных CAN) не выводятся.
    		А
    Выводится DTC, относящийся к мультиплексной шине CAN.
    		B
    Выводятся коды C1210/36 и C1336/98.
    		C


B
ОТРЕМОНТИРУЙТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN (Нажмите здесь)

C
ВЫПОЛНИТЕ РЕМОНТ ЦЕПИ В СООТВЕТСТВИИ С ВЫВОДИМЫМ КОДОМ (Нажмите здесь)
А


2.ПРОВЕРЬТЕ МОНТАЖ ДАТЧИКА ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ

  1. Убедитесь в том, что датчик замедления и рысканья установлен должным образом.

    OK:
    Датчик закреплен с номинальным моментом затяжки.
    Датчик не наклонен.


NG
УСТАНОВИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ ДОЛЖНЫМ ОБРАЗОМ (Нажмите здесь)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ – МАССА)


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением. Dtc C1234/34 Неисправность Датчика Рысканья

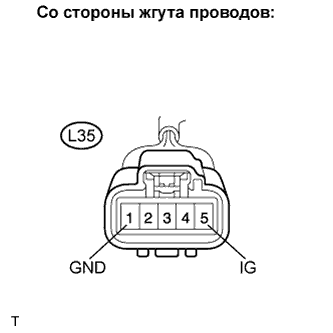

  1. Отсоедините разъем L35 датчика.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L35-5 (IG) - масса
    		10–14 В

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L35-1 (GND) - масса
    		Менее 1 Ом
    ПРИМЕЧАНИЕ:
    После замены проверьте сигнал датчика замедления и рысканья (см. стр. Нажмите здесь).
    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с ТАБЛИЦЕЙ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ, вернитесь к таблице и перейдите к следующему шагу (см. стр. Нажмите здесь).


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ (Нажмите здесь)
