DTC C15C7/78 Сбой напряжения питания электродвигателя постоянного тока

DTC C15C8/79 Неисправность реле источника питания


ОПИСАНИЕ

ЭБУ рулевого управления контролирует PIG (напряжение питания электродвигателя) и определяет неисправность реле источника питания (установлено в ЭБУ рулевого управления).
Если ЭБУ рулевого управления обнаруживает неисправность, он включает главную контрольную лампу аварийного состояния, сохраняет эти DTC и прекращает работу VGRS.

№ DTC
Условие обнаружения DTC
Неисправный участок
C15C7/78
ЭБУ рулевого управления обнаруживает, что напряжение на контакте IG находится в диапазоне 9–16 В, а напряжение на контакте PIG составляет менее 7 В или более 18,5 В в течение 2,4 с.
  1. Предохранитель VGRS
  2. Жгут проводов
  3. Цепь питания
  4. ЭБУ рулевого управления
C15C8/79
ЭБУ рулевого управления обнаруживает неисправность реле источника питания или обрыв цепи
  1. Предохранитель VGRS
  2. Жгут проводов
  3. ЭБУ рулевого управления

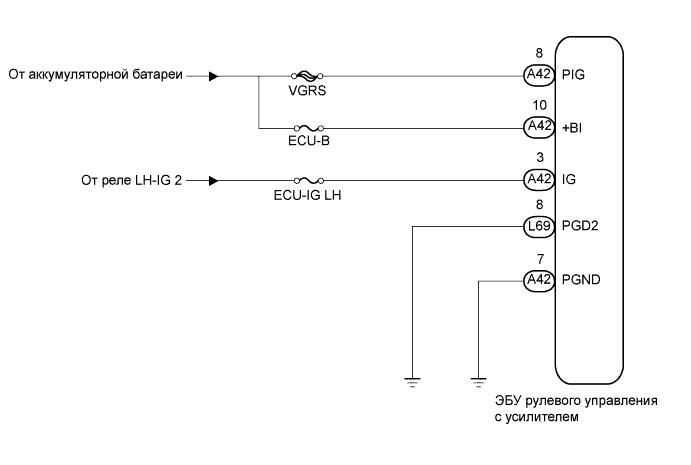

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления. Dtc C15C7/78 Сбой Напряжения Питания Электродвигателя Постоянного Тока


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Неисправность может проявляться нерегулярно. Тщательно осмотрите жгуты проводов и разъемы и повторите проверку.
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ – МАССА)


    Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления. Dtc C15C7/78 Сбой Напряжения Питания Электродвигателя Постоянного Тока

  1. Выключите зажигание.

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

  1. Отсоедините разъем A42 ЭБУ рулевого управления.

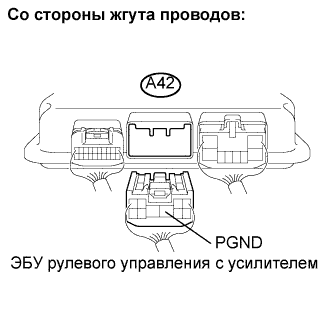

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A42-7 (PGND) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ (ЦЕПЬ ПИТАНИЯ)

  1. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.



    Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления. Dtc C15C7/78 Сбой Напряжения Питания Электродвигателя Постоянного Тока

  1. Запишите и сбросьте коды DTC (см. стр. Нажмите здесь).

  1. Запустите двигатель.

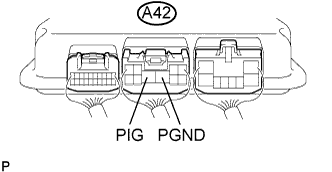

  1. Измерьте напряжение на ЭБУ рулевого управления.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    		Следующий шаг
    A42-8 (PIG) -
    A42-7 (PGND)
    		9–16 В
    		А
    A42-8 (PIG) -
    A42-7 (PGND)
    		Менее 9 В
    		B
    A42-8 (PIG) -
    A42-7 (PGND)
    		Более 16 В
    		C


B
ПРОВЕРЬТЕ ИЛИ ОТРЕМОНТИРУЙТЕ ЖГУТ ПРОВОДОВ И ПРЕДОХРАНИТЕЛЬ

C
ПРОВЕРЬТЕ ИЛИ ОТРЕМОНТИРУЙТЕ СИСТЕМУ ЗАРЯДКИ
А


3.ПРОВЕРЬТЕ DTC

  1. Выключите зажигание.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и портативный диагностический прибор.

  1. Проверьте коды DTC (см. стр. Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Коды C15C7/78 и C15C8/79 не выводятся
    		OK
    Выводится код C15C7/78 или C15C8/79
    		NG


NG
ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ
OK

КОНЕЦ
